Lichtschranke Dämmerungsschalter 12 V= B045 Kemo Bausatz

Dieser Bausatz schaltet bei Licht oder Dunkelheit (Schatten) ein potentialfreies Relais mit einem Schliesserkontakt. Anwendung: Wenn der Lichtstrahl einer Lampe an Türen, Fenstern usw. von einer Person unterbrochen wird, gibt das Gerät Alarm, kann daher eingesetzt werden wie eine Lichtschranke. Der Artikel kann je nach zusammensetzen entwerder als eine Art Lichtschranke verwendet werden oder aber auch als Dämmerungsschalter, welcher reagiert bzw einschaltet ab einer bestimmten Dämmerung (zb zum einschalten von Licht, Bewegungsmeldern usw). Auf der Platine ist noch ein Poti vorhanden wodurch die Empfindlichkeit noch justiert werden kann. Der Schaltkontakt ist ein potentialfreier Relaiskontakt und hat eine Freigabe für Kleinspannung bis zu einer Leistung von max 3A.

Technische Daten:

• Betriebsspannung: 12 V=
• Stromaufnahme: < 100 mA
• Relaiskontakt: 1 x EIN max. 3A max. 25 V
• Empfindlichkeit: einstellbar

• Konstruiert für sichtbares Licht
• Platinengröße: ca. 55,6 x 26,7 mm

Passendes Gehäuse: G027

PDF-Beschreibung zum Download --> B045.PDF

Schaltungsbeschreibung:
Die Schaltung arbeitet mit einem Operationsverstärker, der als Komparator eingesetzt wird. Der Komparator hat 2 Eingänge, an denen er 2 Spannungen überwacht. Mit dem Trimmpoti wird am Eingang vom IC1 Pin 3 eine feste Spannung eingestellt, und damit wird gleichzeitig die Empfindlichkeit geregelt. Am Eingang vom IC1 Pin 2 ist lt. Beschreibung ein Fototransistor angeschlossen. Wenn durch Lichtstärkeänderung sich die Spannung am Pin 2 ändert, reagiert das Relais.

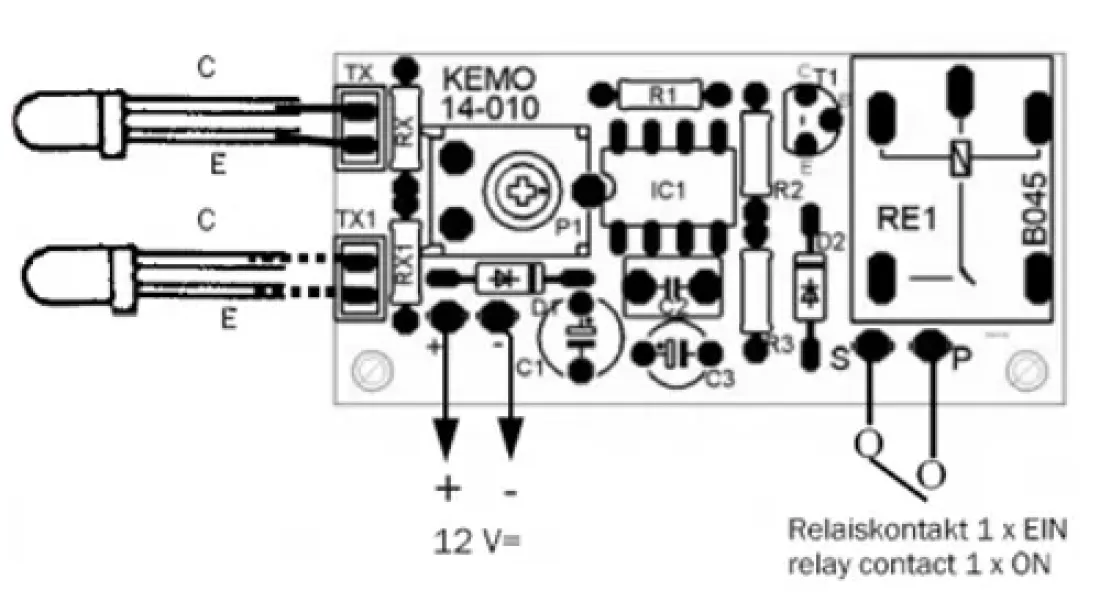

Bestimmungsgemäße Verwendung: Zum Bau von Lichtschranken, wo bei Unterbrechung des Lichtstrahls ein Relais schaltet. Zum Überwachen von der Helligkeit, wo bei einer einstellbaren Helligkeit ein Relais schaltet (Verwendung als Dämmerungsschalter). Aufbauanweisung: Die Platine wird gemäß Stückliste und den Hinweisen in dem beiliegenden Heft „Allgemeine Hinweise“ bestückt. Zum Betrieb verwenden Sie bitte ein stabilisiertes Netzteil 12V. Je nach gewünschter Arbeitsweise muss der Fototransistor TX und der Widerstand RX an 2 verschiedenen Stellen auf der Platine eingebaut werden:

1. Wenn Sie den Fototransistor TX bei „TX1“ auf der Platine einsetzen und den Widerstand RX bei „RX“, dann schaltet das Relais bei Dunkelheit bzw. Schatten ein und bei Helligkeit aus.

2. Wenn Sie den Transistor TX bei „TX“ auf der Platine einsetzen und den Widerstand RX bei „RX1“, dann schaltet das Relais bei Helligkeit ein und bei Dunkelheit aus.

Wenn das Gerät als Lichtschranke verwendet werden soll, dann muss der Fototransistor mit einem schwarzen Papprohr gegen seitlichen Lichteinfall und Lichteinfall von hinten geschützt werden (Einbau in ein hinten geschlossenes Papprohr, ca. 8 - 10 mm Innendurchmesser, ca. 5 cm lang). Das Papprohr mit dem eingebauten Fototransistor wird dann waagerecht montiert. Auf der Seite gegenüber wird dann eine Lampe montiert, die genau durch die Öffnung des Papprohrs auf den Fototransistor leuchtet. Dann wird mit dem Trimmpoti die Lichtschranke so eingestellt, dass das Relais gerade eben nicht reagiert. Wenn jetzt eine Person durch den Lichtstrahl geht, schaltet das Relais. Achtung: Der Fototransistor muss immer direkt mit der Platine verlötet sein! Das Anschlusskabel des Fototransistors nicht verlängern, das führt zu Störungen!

Inbetriebnahme: Bitte schalten Sie die Betriebsspannung ein. Wenn das Gerät als Lichtschranke verwendet wird, die Lampe einschalten und auf den Fototransistor richten. Wenn das Gerät als Dämmerungsschalter eingesetzt wird, den Fototransistor auf die Stelle richten, wo er arbeiten soll. Mit dem Trimmpoti auf der Platine kann jetzt die gewünschte Empfindlichkeit eingestellt werden (ausprobieren). Wenn man mit der Hand den Fototransistor abdeckt (verdunkelt) schaltet das Relais.
