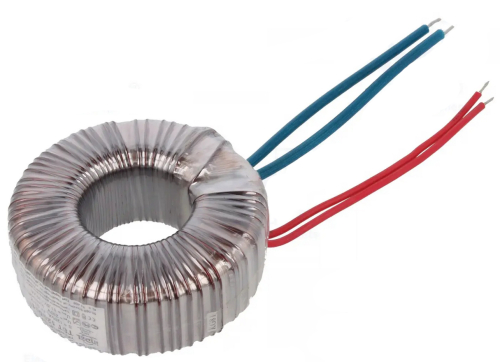

Ringkerntransformatoren: Die kompakte Königsklasse der Stromversorgung
Wenn Sie für Ihr Elektronik-Projekt eine absolut saubere, brummfreie und effiziente Spannungsversorgung benötigen, führt an einem Ringkerntransformator kaum ein Weg vorbei. Ein großer Schwerpunkt unseres Sortiments liegt dabei auf der bewährten europäischen Industriequalität der Marke Indel, die wir durch weitere sorgfältig ausgewählte Top-Hersteller ergänzen.
Ob Sie einen hochwertigen HiFi-Verstärker-Bausatz aufbauen, ein Labornetzteil konstruieren oder sensible Messgeräte mit Strom versorgen müssen – Ringkerntrafos sind die unangefochtenen Spitzenreiter unter den Transformatoren. Gegenüber klassischen Blocktransformatoren glänzen sie durch eine deutlich flachere Bauform, ein drastisch reduziertes magnetisches Streufeld und einen unübertroffenen Wirkungsgrad. Entdecken Sie jetzt unsere breite Auswahl an Transformatoren mit verschiedenen Primär- und Sekundärspannungen für Ihr nächstes Projekt!
Der große Experten-Ratgeber: Darum sind Ringkerntrafos die beste Wahl für Ihre Projekte
Transformatoren dienen der galvanischen Trennung vom 230V-Stromnetz und der Transformation der Netzspannung auf eine sichere Arbeitsspannung (z. B. 12V, 24V oder symmetrische Spannungen) für Ihre Platinen. Während herkömmliche EI-Kern-Trafos aus geschichteten Blechen bestehen, wird beim Ringkerntrafo ein durchgehendes, ringförmiges Band aus hochwertigem Siliziumstahl als Kern verwendet. Diese scheinbar einfache geometrische Änderung bringt fundamentale physikalische Vorteile mit sich.
Maximaler Wirkungsgrad bei minimaler Baugröße
Da der Eisenkern eines Ringkerntrafos keine Ecken, Kanten oder störenden Luftspalte aufweist, verläuft der magnetische Fluss im Inneren absolut ideal. Das Ergebnis ist ein extrem hoher Wirkungsgrad. Im Vergleich zu einem klassischen Wickeltrafo gleicher Leistung ist ein Ringkerntrafo bis zu 50 % kleiner und leichter. Besonders bei flachen 19-Zoll-Gehäusen oder kompakten Audio-Verstärkern ist diese platzsparende Bauform ein entscheidendes Kriterium. Ein Großteil unserer Trafos stammt von Qualitätsmarken wie Indel, die für extrem saubere Kupferwicklungen und langlebige Isolationsmaterialien stehen.
Der Liebling der HiFi-Szene: Extrem geringes Streufeld
Wenn Sie einen Audio-Verstärker löten, kennen Sie den gefürchteten Feind: Das 50-Hertz-Netzbrummen. Konventionelle Trafos strahlen starke elektromagnetische Felder ab, die sofort in nahegelegene Audio-Leitungen induziert werden. Beim Ringkerntrafo sind die Kupferwicklungen fast gleichmäßig über den gesamten runden Kern verteilt. Dadurch heben sich die nach außen dringenden Magnetfelder physikalisch nahezu vollständig auf. Das magnetische Streufeld ist um ein Vielfaches geringer, was diese Trafos zur absoluten Pflichtkomponente für audiophile Projekte macht. Zudem arbeiten sie mechanisch völlig geräuschlos ("Brummen" des Blechpakets entfällt).
Kinderleichte Montage im Gehäuse
Auch mechanisch bietet der Ringkern enorme Vorteile. Er benötigt keine ausladenden Haltewinkel. Die Befestigung im Gehäuse erfolgt meist denkbar einfach über eine einzige zentrale Schraube. Der Trafo wird dabei zwischen zwei (meist mitgelieferte) elastische Gummischeiben gelegt und mit einer Metallscheibe von oben festgeschraubt.
-
Wichtiger Sicherheitshinweis zur Montage: Achten Sie beim Einbau in ein Metallgehäuse penibel darauf, dass die zentrale Befestigungsschraube niemals gleichzeitig den Gehäuseboden und den Gehäusedeckel berührt! Würde dies passieren, entstünde durch die Schraube und das Gehäuse eine geschlossene "Kurzschlusswindung" durch das Zentrum des Trafos, was zu extremen Strömen und der sofortigen Zerstörung des Bauteils führt.
Profi-Tipp für die Werkstatt: Den Einschaltstrom bändigen
Der extrem gute magnetische Wirkungsgrad eines Ringkerntrafos hat eine technische Kehrseite: den hohen Einschaltstrom (Inrush Current). Wenn Sie einen leistungsstarken Ringkerntrafo (ab ca. 300 VA) einschalten, fließen im ersten Sekundenbruchteil massive Ströme, die empfindliche Haussicherungen (Leitungsschutzschalter) auslösen können.
-
Die Lösung: Sichern Sie die Primärseite (230V) auf Ihrer Platine immer mit besonders trägen Feinsicherungen (T) ab. Bei sehr starken Transformatoren ist zudem der Einsatz von Einschaltstrombegrenzern (NTCs) oder fertigen Soft-Start-Modulen zu empfehlen, um den Stromstoß beim Einschalten sanft abzufedern.
