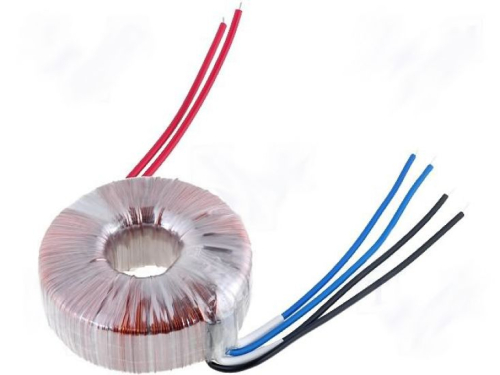

Indel Ringkerntransformatoren (2x 24V): Massive Kraftpakete für Endstufen und Industrie

Der große Experten-Ratgeber: Maximale Power mit 2x 24V Indel Ringkerntrafos

Ein Transformator mit doppelter Ausgangswicklung ist das vielseitigste Bauteil für Konstrukteure, die hohe Spannungen und Ströme souverän beherrschen müssen. Ein 2x 24V Indel Ringkerntrafo passt sich durch die entsprechende Beschaltung auf der Platine exakt den Erfordernissen Ihres Hochleistungsprojekts an.

Absolute Flexibilität: Drei Spannungen aus einem Transformator

Die beiden völlig getrennten Kupferwicklungen erlauben drei fundamentale Verschaltungsmöglichkeiten, um exakt die benötigte Arbeitsspannung für Ihr Projekt bereitzustellen:

1. Das symmetrische Netzteil (+ / 0 / -): Verbinden Sie das Ende der ersten Wicklung mit dem Anfang der zweiten. Dieser Knotenpunkt wird Ihre Masse (GND / 0V). An den beiden äußeren Kabeln greifen Sie nun jeweils 24V Wechselspannung gegen die Masse ab. Dies ist die zwingende Voraussetzung für symmetrisch versorgte Hochleistungs-Schaltungen.

2. Die 48-Volt-Reihenschaltung: Verbinden Sie die Wicklungen wie oben, nutzen den Mittelabgriff aber nicht. An den beiden äußeren Kabeln addiert sich die Spannung auf satte 48 Volt Wechselspannung (AC). Diese Spannungsebene ist im professionellen Maschinenbau (z.B. für starke Schrittmotoren) oder bei der Telekommunikations- und PoE-Technik hochgradig relevant.

3. Die Parallelschaltung für maximalen Strom: Schalten Sie beide Wicklungen parallel (Anfang an Anfang, Ende an Ende). Die Spannung bleibt bei 24 Volt AC, jedoch verdoppelt sich die nutzbare Stromstärke. Ideal für 24V-Industrieanlagen, die beim Einschalten massiven Anlaufstrom fordern.

Das Geheimnis kräftiger Audio-Endstufen (+/- 34V DC)

In der audiophilen Selbstbau-Szene (z.B. beim Aufbau von Verstärkern mit den bekannten TDA7293, TDA7294 oder LM3886 ICs) sind exakt diese 2x 24V Transformatoren der begehrteste Standard. Wenn Sie die 2x 24V Wechselspannung über einen starken Brückengleichrichter leiten und mit massiven Elkos glätten, steigt die Spannung physikalisch um den Faktor Wurzel 2. Aus den 24V AC werden im Leerlauf mächtige +/- 34 Volt reine Gleichspannung (DC). Das ist exakt die Spannung, bei der analoge Audio-Leistungstransistoren ihre optimale Arbeitskennlinie erreichen und gewaltige, verzerrungsfreie Bassschläge an die Lautsprecher liefern können!

Die Indel-Qualität: Geringes Streufeld bei maximaler Last

Eine kräftige Audio-Endstufe zieht bei Bassimpulsen extrem viel Strom. Konventionelle Transformatoren würden unter dieser Last vibrieren und starke elektromagnetische Störfelder (Netzbrummen) in die Signalwege abstrahlen. Indel Ringkerntrafos bestehen aus einem nahtlos gewickelten Siliziumstahlband. Das magnetische Feld wird fast vollständig im Inneren des Kerns gehalten. Das Streufeld ist so minimal, dass diese Trafos problemlos in ein kompaktes HiFi-Gehäuse direkt neben die Vorverstärker-Platine gebaut werden können, ohne das Signal zu kompromittieren.

Profi-Tipp für die Werkstatt: Den massiven Einschaltstrom bändigen

Trafos mit einer 2x 24V Wicklung werden meist in sehr hohen Leistungsklassen (oft 200 VA bis über 500 VA) eingesetzt. Der extrem hohe Wirkungsgrad des Ringkerns hat zur Folge, dass beim Einschalten (im ersten Millisekunden-Bruchteil, wenn das Magnetfeld aufgebaut wird) ein gigantischer Stromstoß fließt (Inrush Current). Ohne Schutzmaßnahmen würde ein 500-VA-Ringkerntrafo beim Einschalten regelmäßig den 16A-Leitungsschutzschutzschalter in Ihrem Hausverteiler auslösen.

• Die Lösung: Nutzen Sie primärseitig (an den 230V-Zuleitungen) zwingend ein Soft-Start-Modul (Einschaltstrombegrenzer). Diese Module schalten den Trafo beim Start kurzzeitig über starke Lastwiderstände (oder NTCs) ans Netz, um den Anlaufstrom abzudämpfen, und überbrücken diese nach wenigen Sekunden vollautomatisch per Relais.
