Leistungsregler

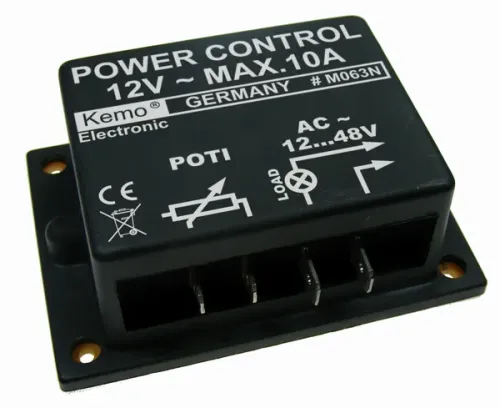

Dieser Dimmer regelt stufenlos 12 V AC Glühlampen (Halogenlampen), Heizungen 12 V AC, Motoren (auch Gleichstrommotoren mit vorgeschaltetem Gleichrichter) usw. Nur zum Betrieb an einem 12 V AC Trafo (50 - 60 Hz), nicht für Gleichspannung (Akku)! Durch Austausch des Potentiometers kann auch 24 V AC (Poti lin. 2,2 k) oder 48 V AC (Poti lin. 4,7 k) geregelt werden.

Dieser Dimmer regelt stufenlos 12 V AC Glühlampen (Halogenlampen), Heizungen 12 V AC, Motoren (auch Gleichstrommotoren mit vorgeschaltetem Gleichrichter) usw. Nur zum Betrieb an einem 12 V AC Trafo (50 - 60 Hz), nicht für Gleichspannung (Akku)! Durch Austausch des Potentiometers kann auch 24 V AC (Poti lin. 2,2 k) oder 48 V AC (Poti lin. 4,7 k) geregelt werden.

Leistungsregler zum regeln von Gleichspannungslasten (Gleichstrommotoren wie Scheibenwischermotor, Glühlampen, Heizungen, LED´s mit Vorwiderstand usw). Durch die verwendete PWM (Impulsbreiten)-Steuerung laufen Elektromotoren auch in kleiner Drehzahl meist gut an. Regelbereich ca. 5% - 95%. Durch eine verbaute Kühlplatte auf der Rückseite des Moduls ist eine seperate Kühlung ohne Probleme zu realisieren mit einem entsprechendem Kühlkörper. Die max Leistung von 10 A kann nur bei entsprechender Kühlung entnommen werden solange sich das Modul nicht über 70% erwärmt! Es ist wichtig das das Modul nur mit max 10A belastet wird. Motoren mit zb 8A Leistung können einen wesentlich höheren Anlaufstrom haben von zb 20A. Diese hohen Anlaufströme zerstören den Regler sofort. Es ist daher auch unbedingt wichtig eine 10A Sicherung FLINK(laut Skizze) zur Absicherung des Reglers zu verbauen.

Leistungsregler zum regeln von Gleichspannungslasten (Gleichstrommotoren wie Scheibenwischermotor, Glühlampen, Heizungen, LED´s mit Vorwiderstand usw). Durch die verwendete PWM (Impulsbreiten)-Steuerung laufen Elektromotoren auch in kleiner Drehzahl meist gut an. Regelbereich ca. 5% - 95%. Durch eine verbaute Kühlplatte auf der Rückseite des Moduls ist eine seperate Kühlung ohne Probleme zu realisieren mit einem entsprechendem Kühlkörper. Die max Leistung von 10 A kann nur bei entsprechender Kühlung entnommen werden solange sich das Modul nicht über 70% erwärmt! Es ist wichtig das das Modul nur mit max 10A belastet wird. Motoren mit zb 8A Leistung können einen wesentlich höheren Anlaufstrom haben von zb 20A. Diese hohen Anlaufströme zerstören den Regler sofort. Es ist daher auch unbedingt wichtig eine 10A Sicherung FLINK(laut Skizze) zur Absicherung des Reglers zu verbauen.

Durch Vorschalten dieses Moduls können unsere Dimmermodule (230 V~ oder 110 V~) M012 + M028 mit einer Gleichspannung oder einer Impulsbreiten-Steuerung angesteuert werden (von Mikrocomputern oder PC`s). Dieses Modul wird an Stelle des Potentiometers angeschlossen. Galvanische Steuerkreis-Trennung über Optokoppler. Die Ansteuerung kann wahlweise erfolgen (bei 230 V~): DC 1...5 V, DC 3...12 V, DC 6...24 V. Oder TTL Rechteckimpulse 5 V= 1...10 kHz Impulsbreite 10...90 % PWM (Puls width modulation). Die Regelung erfolgt durch Verändern der Impulsbreite.

Durch Vorschalten dieses Moduls können unsere Dimmermodule (230 V~ oder 110 V~) M012 + M028 mit einer Gleichspannung oder einer Impulsbreiten-Steuerung angesteuert werden (von Mikrocomputern oder PC`s). Dieses Modul wird an Stelle des Potentiometers angeschlossen. Galvanische Steuerkreis-Trennung über Optokoppler. Die Ansteuerung kann wahlweise erfolgen (bei 230 V~): DC 1...5 V, DC 3...12 V, DC 6...24 V. Oder TTL Rechteckimpulse 5 V= 1...10 kHz Impulsbreite 10...90 % PWM (Puls width modulation). Die Regelung erfolgt durch Verändern der Impulsbreite.

Dieser elektronische Lichtdimmer / Schalter ist speziell für den Einbau in herkömlichen Schaltschränken, Sicherungskästen oder Huschienengehäusenmit Hutschiene / tragschiene geeignet und kann zb gegen herkömliche Strommstossrelais unter beibehaltung der üblichen Lichttaster ausgetauscht oder bei Neuinstallation eingesetzt werden. Die angeschlossenen Glühlampen können über normale,in der Elektroinstallation üblichen Lichttaster geschaltet und gedimmt werden.

Dieser elektronische Lichtdimmer / Schalter ist speziell für den Einbau in herkömlichen Schaltschränken, Sicherungskästen oder Huschienengehäusenmit Hutschiene / tragschiene geeignet und kann zb gegen herkömliche Strommstossrelais unter beibehaltung der üblichen Lichttaster ausgetauscht oder bei Neuinstallation eingesetzt werden. Die angeschlossenen Glühlampen können über normale,in der Elektroinstallation üblichen Lichttaster geschaltet und gedimmt werden.

Dieser elektronische Lichtdimmer / Schalter ist speziell für den Einbau in herkömlichen Schaltschränken, Sicherungskästen oder Huschienengehäusenmit Hutschiene / tragschiene geeignet und kann zb gegen herkömliche Strommstossrelais unter beibehaltung der üblichen Lichttaster ausgetauscht oder bei Neuinstallation eingesetzt werden. Die angeschlossenen Glühlampen können über normale,in der Elektroinstallation üblichen Lichttaster geschaltet und gedimmt werden.

Dieser elektronische Lichtdimmer / Schalter ist speziell für den Einbau in herkömlichen Schaltschränken, Sicherungskästen oder Huschienengehäusenmit Hutschiene / tragschiene geeignet und kann zb gegen herkömliche Strommstossrelais unter beibehaltung der üblichen Lichttaster ausgetauscht oder bei Neuinstallation eingesetzt werden. Die angeschlossenen Glühlampen können über normale,in der Elektroinstallation üblichen Lichttaster geschaltet und gedimmt werden.

Netzspannungs-Dimmer Fußdimmermit EIN / AUS Schalter und Schieberegler für Lasten bis maximal 300W. Für normale Leuchten und Halogenleuchten geeignet. Kanal 1 ist mit Schieberegeler zum dimmen von Leuchten und Halgoenleuchten (nicht elektronische TRafos!) bis max 300Watt. Kanal 2 ist mit EIN / AUS Schalter zum Anschluss von Halogenleuchten und Leuchten bis max 100Watt

Netzspannungs-Dimmer Fußdimmermit EIN / AUS Schalter und Schieberegler für Lasten bis maximal 300W. Für normale Leuchten und Halogenleuchten geeignet. Kanal 1 ist mit Schieberegeler zum dimmen von Leuchten und Halgoenleuchten (nicht elektronische TRafos!) bis max 300Watt. Kanal 2 ist mit EIN / AUS Schalter zum Anschluss von Halogenleuchten und Leuchten bis max 100Watt

Netzspannungs-Dimmer Fußdimmermit Schieberegler für Lasten bis maximal 300W. Für normale Leuchten und Halogenleuchten geeignet.

Netzspannungs-Dimmer Fußdimmermit Schieberegler für Lasten bis maximal 300W. Für normale Leuchten und Halogenleuchten geeignet.

Dieser Leistungsregler regelt stufenlos 12 V~ Motoren (auch Gleichstrommotoren mit vorgeschaltetem Gleichrichter), Glühlampen, Heizungen usw. Nur zum Betrieb an einem 12 V~ Trafo (50...60 Hz), Eingangsspannung nicht für Gleichspannung DC (zb. Akkus)geeignet. Durch Austausch des Potentiometers können auch Spannungen wie 24 V~ (Poti mit 100K linear) oder 48 V~ (Poti mit 220 Klinear) geregelt werden. (entsprechendes Poti wird nicht mitgeliefert)

Dieser Leistungsregler regelt stufenlos 12 V~ Motoren (auch Gleichstrommotoren mit vorgeschaltetem Gleichrichter), Glühlampen, Heizungen usw. Nur zum Betrieb an einem 12 V~ Trafo (50...60 Hz), Eingangsspannung nicht für Gleichspannung DC (zb. Akkus)geeignet. Durch Austausch des Potentiometers können auch Spannungen wie 24 V~ (Poti mit 100K linear) oder 48 V~ (Poti mit 220 Klinear) geregelt werden. (entsprechendes Poti wird nicht mitgeliefert)

Regelt ohne zusätzlichen Entstörbedarf ohmsche Lasten wie Heizungen usw. mit Impulsen im Nulldurchgang. Die Regelung erfolgt, indem impulsweise ein– und wieder ausgeschaltet wird. Daher nur für Heizungen (Wärmeplatten, Schweißdrähte, thermische Schweißmaschinen, Öfen usw.) geeignet. Nicht für Motoren + Lampen (die würden stottern bzw. blinken).

Regelt ohne zusätzlichen Entstörbedarf ohmsche Lasten wie Heizungen usw. mit Impulsen im Nulldurchgang. Die Regelung erfolgt, indem impulsweise ein– und wieder ausgeschaltet wird. Daher nur für Heizungen (Wärmeplatten, Schweißdrähte, thermische Schweißmaschinen, Öfen usw.) geeignet. Nicht für Motoren + Lampen (die würden stottern bzw. blinken).

Zum Regeln von ohmschen und induktiven Lasten (z.B. Motoren, Heizungen, Glühlampen usw., wenn diese im Phasenanschnitt geregelt werden können). Es können nicht geregelt werden: z.B. Leuchtstofflampen, Motoren mit Anlaufkondensator. Zum Betrieb erforderliches Poti: 470 k lin (liegt nicht bei). Das entspricht bei 110 V/AC max. 1320 VA und bei 240 V/AC max. 2880 VA. Als Erweiterungsmodul ist lieferbar: M150. Damit kann statt über das Poti mit Steuerspannungen oder Digitalsignalen geregelt werden.

Zum Regeln von ohmschen und induktiven Lasten (z.B. Motoren, Heizungen, Glühlampen usw., wenn diese im Phasenanschnitt geregelt werden können). Es können nicht geregelt werden: z.B. Leuchtstofflampen, Motoren mit Anlaufkondensator. Zum Betrieb erforderliches Poti: 470 k lin (liegt nicht bei). Das entspricht bei 110 V/AC max. 1320 VA und bei 240 V/AC max. 2880 VA. Als Erweiterungsmodul ist lieferbar: M150. Damit kann statt über das Poti mit Steuerspannungen oder Digitalsignalen geregelt werden.

Zum Regeln von ohmschen + induktiven Lasten (z.B. Motoren, Heizungen, Glühlampen usw. , wenn diese im Phasenanschnitt geregelt werden können). Betriebsspannung: 110...240V~, max. Strom 18A (Spitze 25A), (Belastbarkeit bei 110V max. 2000VA und bei 230V max. 4000VA). Als Erweiterungsmodul ist lieferbar: M150. Damit kann statt über das Poti mit Steuerspannungen oder Digitalsignalen geregelt werden.

Zum Regeln von ohmschen + induktiven Lasten (z.B. Motoren, Heizungen, Glühlampen usw. , wenn diese im Phasenanschnitt geregelt werden können). Betriebsspannung: 110...240V~, max. Strom 18A (Spitze 25A), (Belastbarkeit bei 110V max. 2000VA und bei 230V max. 4000VA). Als Erweiterungsmodul ist lieferbar: M150. Damit kann statt über das Poti mit Steuerspannungen oder Digitalsignalen geregelt werden.

....regelt über ein Potentiometer Glühlampen, Heizungen, Handbohrmaschinen usw. Betriebsspannung: 110...240 V~. Max Strombelastbarkeit: 6 Ampere (3 A Dauerleistung). Das entspricht bei 230 V~ 1200 / 600 W, bei 110 V~ 600 / 300 W. Als Erweiterungsmodul ist lieferbar: DC und Puls Konverter M150. Damit kann statt über das Poti mit Steuerspannungen oder Digitalsignalen geregelt werden.

....regelt über ein Potentiometer Glühlampen, Heizungen, Handbohrmaschinen usw. Betriebsspannung: 110...240 V~. Max Strombelastbarkeit: 6 Ampere (3 A Dauerleistung). Das entspricht bei 230 V~ 1200 / 600 W, bei 110 V~ 600 / 300 W. Als Erweiterungsmodul ist lieferbar: DC und Puls Konverter M150. Damit kann statt über das Poti mit Steuerspannungen oder Digitalsignalen geregelt werden.

Leistungsregler für Halogen-Trafos (normale und elektronische Trafos), Glühlampen und ohmsche Lasten (z.B. Heizstäbe). Belastbarkeit ca. 1,3 A (das sind bei 230 V~ ca. 300 W und bei 110 V~ ca. 140 W). Dieser Leistungsregler hat einen Softstart (erhöht die Lebensdauer von Lampen) und ist kurzschlussfest.

Leistungsregler für Halogen-Trafos (normale und elektronische Trafos), Glühlampen und ohmsche Lasten (z.B. Heizstäbe). Belastbarkeit ca. 1,3 A (das sind bei 230 V~ ca. 300 W und bei 110 V~ ca. 140 W). Dieser Leistungsregler hat einen Softstart (erhöht die Lebensdauer von Lampen) und ist kurzschlussfest.

Leistungsregler zum Regeln von Gleichspannungslasten (Gleichstrommotoren, Glühlampen, Heizungen, LED`s mit Vorwiderständen usw.) Durch die verwendete PWM (Impulsbreiten)-Steuerung laufen Elektromotoren auch bei kleinen Drehzahlen gut an. Schaltfrequenz: ca. 400 Hz (bei Motoren kann ein Brummgeräusch hörbar sein). Die Regelung erfolgt über das mitgelieferte Potentiometer oder auch wahlweise mit einer externen Steuerspannung 0 - 5 V/DC.

Leistungsregler zum Regeln von Gleichspannungslasten (Gleichstrommotoren, Glühlampen, Heizungen, LED`s mit Vorwiderständen usw.) Durch die verwendete PWM (Impulsbreiten)-Steuerung laufen Elektromotoren auch bei kleinen Drehzahlen gut an. Schaltfrequenz: ca. 400 Hz (bei Motoren kann ein Brummgeräusch hörbar sein). Die Regelung erfolgt über das mitgelieferte Potentiometer oder auch wahlweise mit einer externen Steuerspannung 0 - 5 V/DC.

Über Taster oder Sensorkontakt bedienbarer Dimmer für Glühlampen und Motoren. Auf Tastendruck fährt die Leistung automatisch hoch- und wieder runter und bleibt in der Einstellung stehen, wenn der Taster losgelassen wird. Wenn in der gewünschten Einstellung der Taster kurz angetippt wird, schaltet der Dimmer ab und nach erneutem Antippen in der letzten Dimmer-Einstellung wieder ein. Auch als Lichtschweller im Taktbereich 5...9 Sekunden pro Auf- und Abschwellung einsetzbar.

Über Taster oder Sensorkontakt bedienbarer Dimmer für Glühlampen und Motoren. Auf Tastendruck fährt die Leistung automatisch hoch- und wieder runter und bleibt in der Einstellung stehen, wenn der Taster losgelassen wird. Wenn in der gewünschten Einstellung der Taster kurz angetippt wird, schaltet der Dimmer ab und nach erneutem Antippen in der letzten Dimmer-Einstellung wieder ein. Auch als Lichtschweller im Taktbereich 5...9 Sekunden pro Auf- und Abschwellung einsetzbar.
