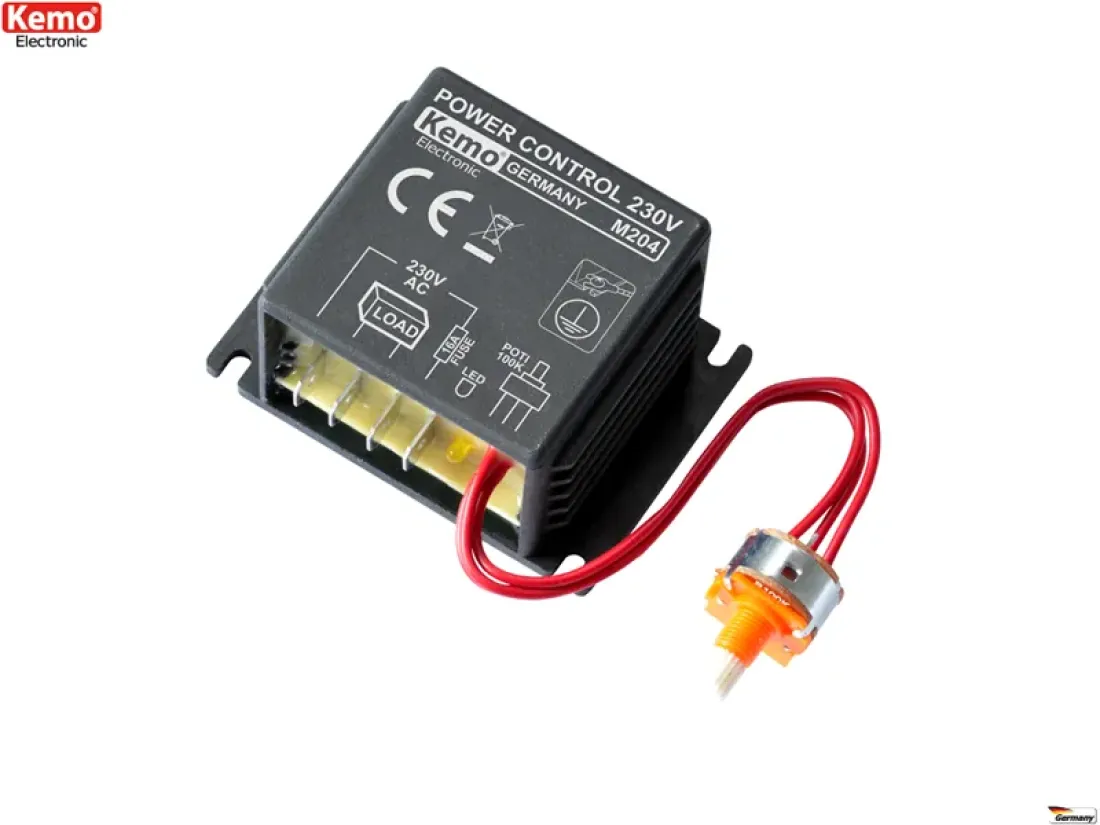

Leistungsregler Dimmer 230V max 16A für Heizungen M204 Kemo
Leistungsregler Dimmer 230V max 16A für Heizungen M204 Kemo
Regelt ohne zusätzlichen Entstörbedarf ohmsche Lasten wie Heizungen usw. mit Impulsen im Nulldurchgang. Die Regelung erfolgt, indem impulsweise ein– und wieder ausgeschaltet wird. Daher nur für Heizungen (Wärmeplatten, Schweißdrähte, thermische Schweißmaschinen, Öfen usw.) geeignet. Nicht für Motoren + Lampen (die würden stottern bzw. blinken).
Bestimmungsmäßige Verwendung:
Zum Regeln von Heizungen für 220 - 240 V/AC.
Schaltungsbeschreibung:
Das Modul schaltet je nach Stellung des Potentiometers die Heizung Ein und Aus, immer jeweils im Phasen-Nulldurchgang. Die Schaltfrequenz ist ca. 0,8 Hz. Die Länge der Einschaltphasen hängt von der Stellung des Regel-Potentiometers ab. Reglerstellung links: kurze Einschaltphasen und kleine Heizleistung. Reglerstellung weiter rechts: lange Einschaltphasen und höhere Heizleistung.
Einbauanweisung:

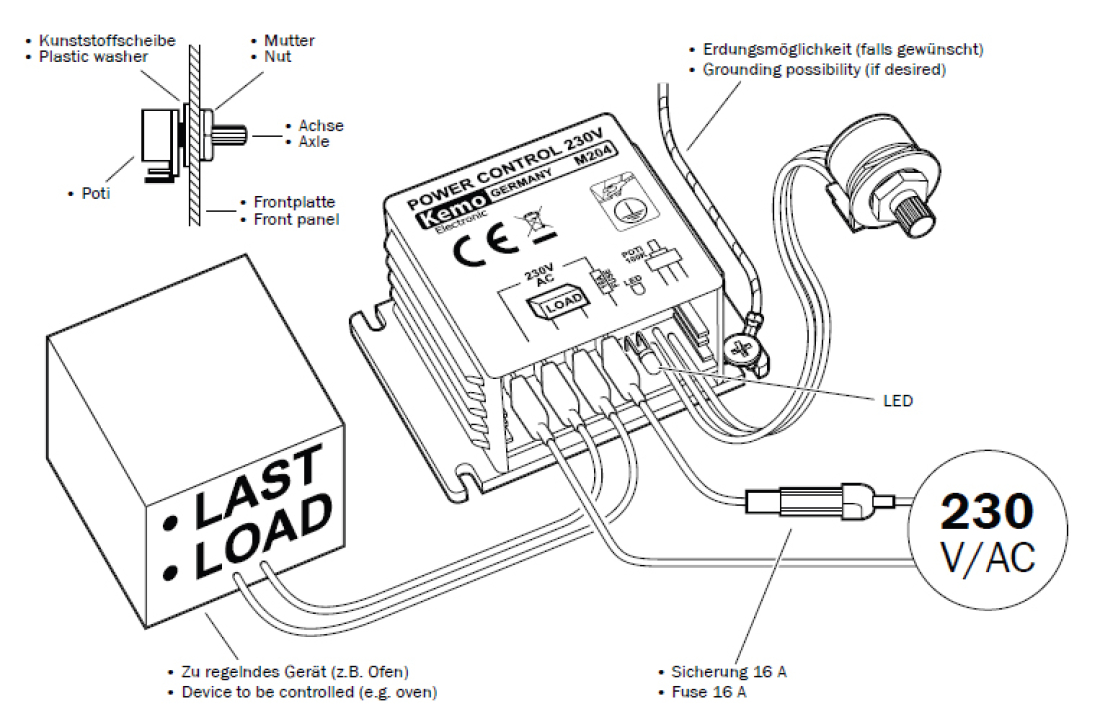

Das Modul kann sich, je nach Belastung, während des Betriebs erwärmen. Es muss deshalb an einer gut belüfteten Stelle eingebaut werden. Wenn sich das Metallgehäuse des Moduls auf über 60°C erwärmt, dann muss es entweder auf einen zusätzlichen Kühlkörper geschraubt werden oder mit einem kleinen Lüfter angeblasen werden. Im gut belüfteten Normalbetrieb bis 1000 W sollte das aber nicht nötig sein. Das Modul darf unter Beachtung der VDE-Sicherheitsvorschriften ausschließlich von einer fachkundigen Person (z.B. Elektriker) eingebaut werden. Dabei ist unbedingt darauf zu achten, dass eine Berührung der spannungsführenden Kontakte mit den Fingern ausgeschlossen ist. Das Potentiometer ist an der Bedienungsachse und am Befestigungsgewinde voll isoliert. Der Einbau muss so erfolgen, dass man nur die isolierte Bedienungsachse berühren kann und nicht die elektrischen Anschlusspins. Außerdem muss eine Sicherung gemäß Zeichnung vorgeschaltet werden.
Die Kabel zum Modul müssen gegen ein ungewolltes Herausziehen gesichert werden (Zugentlastung).
Wenn Sie eine Erdung des Gehäuses für notwendig halten, dann muss gemäß Zeichnung an einer Befestigungsbohrung des Gehäuses die schwarze Farbe abgekratzt und eine Kabel-Befestigungsöse mit Kabel zur Erdung elektrisch mit dem Gehäuse verbunden werden. Falscher Anschluss, Kurzschluss oder Überlastung im Laststromkreis, zu hohe Betriebsspannung (> 240 V/AC) oder Überhitzung (keine ausreichende Belüftung) führen zur sofortigen Zerstörung des Moduls.
- Betriebsspannung 220 - 240 V/AC, 50 - 60 Hz
- Ausgangsspannung pulsierend, ca. 0,8 Hz mit einstellbarer Impulslänge, jeweils im Phasen-Null-Durchgang ein– und ausschaltend. Dadurch entstehen fast keine Funkstörungen.
- Max. Strombelastbarkeit ca. 16 A
- Anschluss über Flachstecker 6,3 mm
- Stromaufnahme ohne Last ca. 0,3 W
- Alu-Metallgehäuse mit Kühlrippen, vergossen
- Regelung über ein angeschlossenes, mitgeliefertes Potentiometer ca. 0 - 100%.
- Das Potentiometer ist an der Bedienerseite voll isoliert
- Betriebsanzeige mit eingebauter LED Maße ca. 55 x 50 x 36 mm (ohne Befestigungslaschen)
PDF-Beschreibung zum Download --> M204.PDF
