Leistungsregler Dimmer Lastregler 110V - 240V~ max 2600 VA M028 Kemo
Leistungsregler Dimmer Lastregler 110V - 240V~ max 2600 VA M028 Kemo

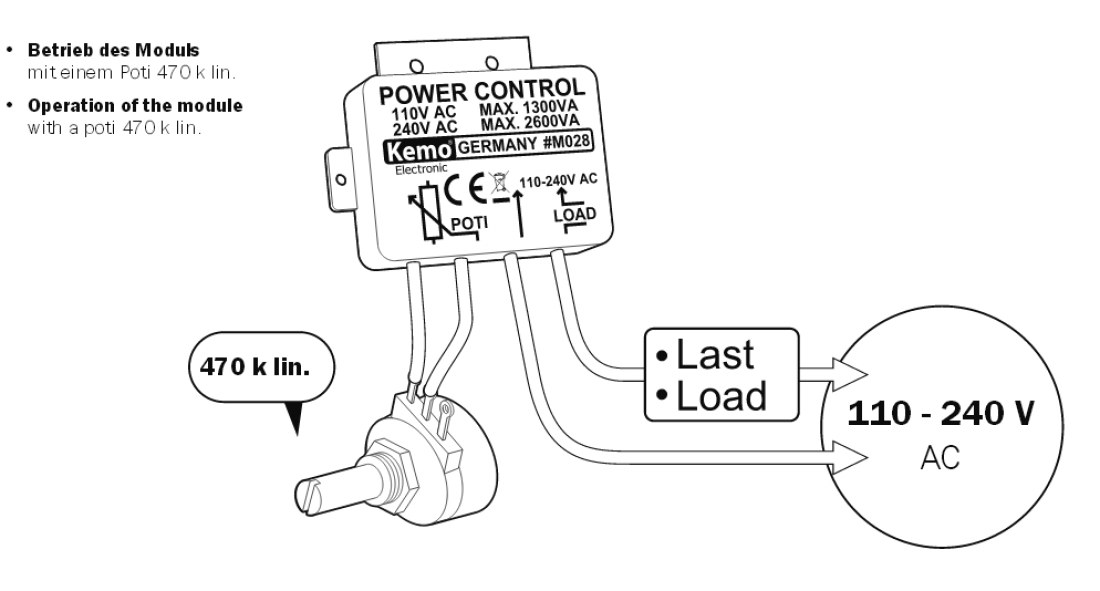

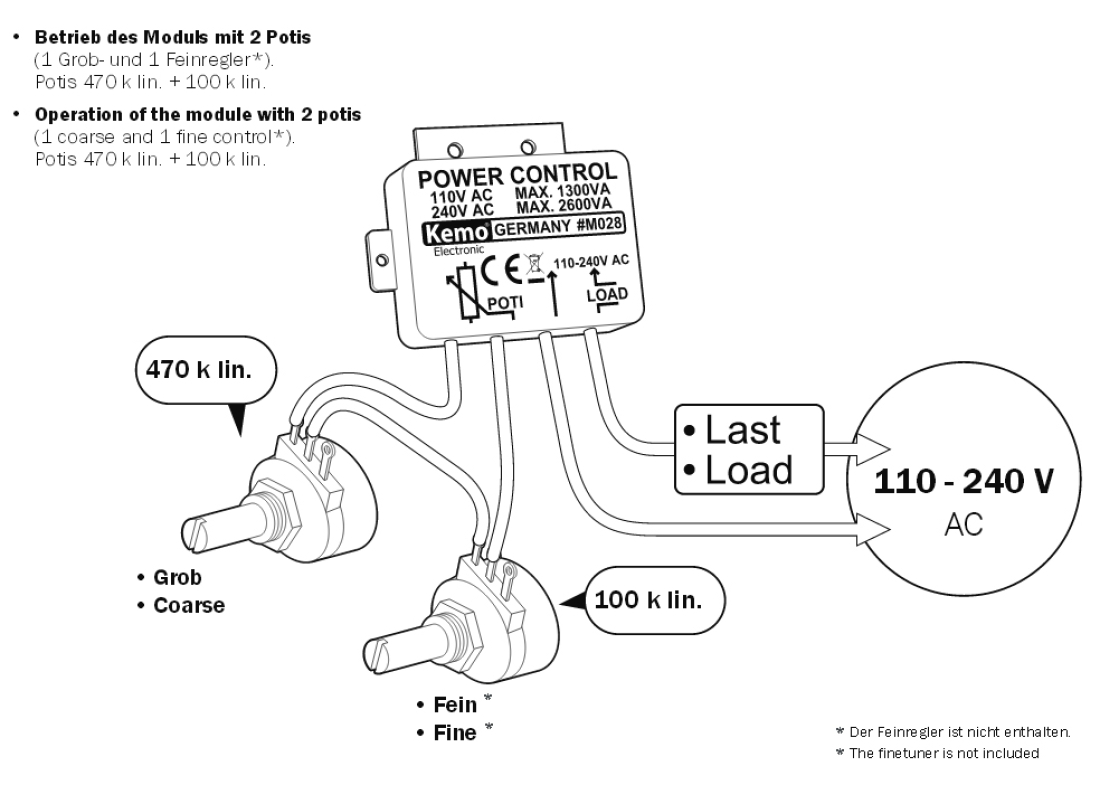

Zum Regeln von ohmschen und induktiven Lasten (z.B. Motoren, Heizungen, Glühlampen usw., wenn diese im Phasenanschnitt geregelt werden können). Es können nicht geregelt werden: z.B. Leuchtstofflampen, Motoren mit Anlaufkondensator. Zum Betrieb erforderliches Poti: 470 k lin (liegt nicht bei). Das entspricht bei 110 V/AC max. 1320 VA und bei 240 V/AC max. 2880 VA.
Lieferbares Zubehör: Zusatzmodul M150. Wenn dieses Modul vorgeschaltet wird, dann kann der Leistungsregler M028N auch mit Steuerspannungen angesteuert werden (1...5 V= oder 3...12 V= oder 6...24 V=) oder auch mit TTL-Impulsen (jeweils wahlweise).
Technische Daten:
Bestimmungsgemäße Verwendung:
Leistungsregelung in ohmischen Verbrauchern mit einer Betriebsspannung von 110 - 240 V/AC und einer Stromaufnahme von weniger als 13 Ampere (die Spitzenstromaufnahme des Verbrauchers muss unter 16 Ampere liegen). Ohmische Verbraucher sind: Glühlampen, Halogenlampen, Lötkolben, Elektro-Heizungen usw. An induktiven Verbrauchern können geregelt werden: Elektromotoren mit Kohleschleifern.
Schaltungsbeschreibung:
Das Modul arbeitet mit einer Phasenanschnitt-Steuerung.
Beschreibung:
Das Modul ist ohne zusätzliche Kühlung bis max. 3,5 Ampere (bei 110 V/AC ca. 385 VA, bei 230 V/AC ca. 805 VA) belastbar. Wenn das Modul mit dem Kühlwinkel plan auf einen isoliert montierten Kühlkörper (Rippenkühlkörper Mindestmaß: ca. 10 x 6 x 2 cm) oder eine ähnlich kühlende Metallfläche geschraubt wird, können Lasten bis max. 12 Ampere (bei 110 V/AC ca. 1320 VA, bei 230 V/AC ca. 2720 VA) angeschlossen werden. Maße: ca. 60 x 56 x 20 mm ohne Befestigungslaschen und ohne Kühlwinkel.
Achtung:
Es können nur Glühlampen, Motoren mit Kohleschleifer (z.B. Handbohrmaschinen), Heizungen usw. angeschlossen werden. Motoren mit Anlaufkondensator, Leuchtstoff- und Quarzlampen usw. können nicht geregelt werden! Kurzschlüsse im Lastkreis, Überlastung und falscher Anschluss führen zur sofortigen Zerstörung des Moduls. Da jedes Modul vor dem Versand sorgfältig geprüft wurde, ist ein Kulanzersatz nicht möglich. Bitte beachten Sie die VDE-Sicherheitsvorschriften: z.B. vorgeschaltete Sicherungen, Berührungsschutz an spannungsführenden Teilen, Zugentlaster für die Anschlusskabel usw.
Checkliste für Fehlersuche:
Das Modul muss auf einen isoliert montierten Kühlkörper geschraubt werden. Wenn der Fehlerstrom-Sicherungsautomat auslöst, dann besteht eine elektrische Verbindung zwischen dem Erd- oder Phasenanschluss der Stromzuführung und dem Kühlwinkel des Moduls oder der Zuleitung zum Potentiometer oder zum geregelten Verbraucher bzw. falscher Anschluss der Stromzuführung. Bitte überprüfen Sie noch einmal die gesamte Installation auf solche, nicht zulässigen Verbindungen! Wenn Sie Bohrmaschinen oder ähnliches regeln wollen, dann achten Sie bitte darauf, dass vor den eingebauten Motoren nicht schon eine Elektronik vorgeschaltet ist (z.B. elektronische Gangschaltung, Sanftanlauf usw.). Es ist nicht möglich, 2 Regelungen gleichzeitig zu betreiben (die eingebaute Regelung und dieses Modul).
Lieferbares Zubehör:
Zusatzmodul M150. Wenn dieses Modul vorgeschaltet wird, dann kann das Dimmermodul M028 auch mit Steuerspannungen angesteuert werden (1 - 5 V/DC oder 3 - 12 V/DC oder 6 - 24 V/DC) oder auch mit TTL-Impulsen (jeweils wahlweise).
Lieferbares Zubehör: Zusatzmodul M150. Wenn dieses Modul vorgeschaltet wird, dann kann der Leistungsregler M028N auch mit Steuerspannungen angesteuert werden (1...5 V= oder 3...12 V= oder 6...24 V=) oder auch mit TTL-Impulsen (jeweils wahlweise).
Technische Daten:
- Betriebsspannung: 110V - 240 Volt~
- Max. Belastung: 2600VA (max 12A) bei Montage auf einen Kühlkörper. Ohne zusätzlichen Kühlkörper: max. 3,5A
- Anschließbare Lasten: ohmsche Verbraucher
- Maße: ca. 56 x 60 x 23 mm
Bestimmungsgemäße Verwendung:
Leistungsregelung in ohmischen Verbrauchern mit einer Betriebsspannung von 110 - 240 V/AC und einer Stromaufnahme von weniger als 13 Ampere (die Spitzenstromaufnahme des Verbrauchers muss unter 16 Ampere liegen). Ohmische Verbraucher sind: Glühlampen, Halogenlampen, Lötkolben, Elektro-Heizungen usw. An induktiven Verbrauchern können geregelt werden: Elektromotoren mit Kohleschleifern.
Schaltungsbeschreibung:
Das Modul arbeitet mit einer Phasenanschnitt-Steuerung.
Beschreibung:
Das Modul ist ohne zusätzliche Kühlung bis max. 3,5 Ampere (bei 110 V/AC ca. 385 VA, bei 230 V/AC ca. 805 VA) belastbar. Wenn das Modul mit dem Kühlwinkel plan auf einen isoliert montierten Kühlkörper (Rippenkühlkörper Mindestmaß: ca. 10 x 6 x 2 cm) oder eine ähnlich kühlende Metallfläche geschraubt wird, können Lasten bis max. 12 Ampere (bei 110 V/AC ca. 1320 VA, bei 230 V/AC ca. 2720 VA) angeschlossen werden. Maße: ca. 60 x 56 x 20 mm ohne Befestigungslaschen und ohne Kühlwinkel.
Achtung:
Es können nur Glühlampen, Motoren mit Kohleschleifer (z.B. Handbohrmaschinen), Heizungen usw. angeschlossen werden. Motoren mit Anlaufkondensator, Leuchtstoff- und Quarzlampen usw. können nicht geregelt werden! Kurzschlüsse im Lastkreis, Überlastung und falscher Anschluss führen zur sofortigen Zerstörung des Moduls. Da jedes Modul vor dem Versand sorgfältig geprüft wurde, ist ein Kulanzersatz nicht möglich. Bitte beachten Sie die VDE-Sicherheitsvorschriften: z.B. vorgeschaltete Sicherungen, Berührungsschutz an spannungsführenden Teilen, Zugentlaster für die Anschlusskabel usw.
Checkliste für Fehlersuche:
Das Modul muss auf einen isoliert montierten Kühlkörper geschraubt werden. Wenn der Fehlerstrom-Sicherungsautomat auslöst, dann besteht eine elektrische Verbindung zwischen dem Erd- oder Phasenanschluss der Stromzuführung und dem Kühlwinkel des Moduls oder der Zuleitung zum Potentiometer oder zum geregelten Verbraucher bzw. falscher Anschluss der Stromzuführung. Bitte überprüfen Sie noch einmal die gesamte Installation auf solche, nicht zulässigen Verbindungen! Wenn Sie Bohrmaschinen oder ähnliches regeln wollen, dann achten Sie bitte darauf, dass vor den eingebauten Motoren nicht schon eine Elektronik vorgeschaltet ist (z.B. elektronische Gangschaltung, Sanftanlauf usw.). Es ist nicht möglich, 2 Regelungen gleichzeitig zu betreiben (die eingebaute Regelung und dieses Modul).
Lieferbares Zubehör:
Zusatzmodul M150. Wenn dieses Modul vorgeschaltet wird, dann kann das Dimmermodul M028 auch mit Steuerspannungen angesteuert werden (1 - 5 V/DC oder 3 - 12 V/DC oder 6 - 24 V/DC) oder auch mit TTL-Impulsen (jeweils wahlweise).
