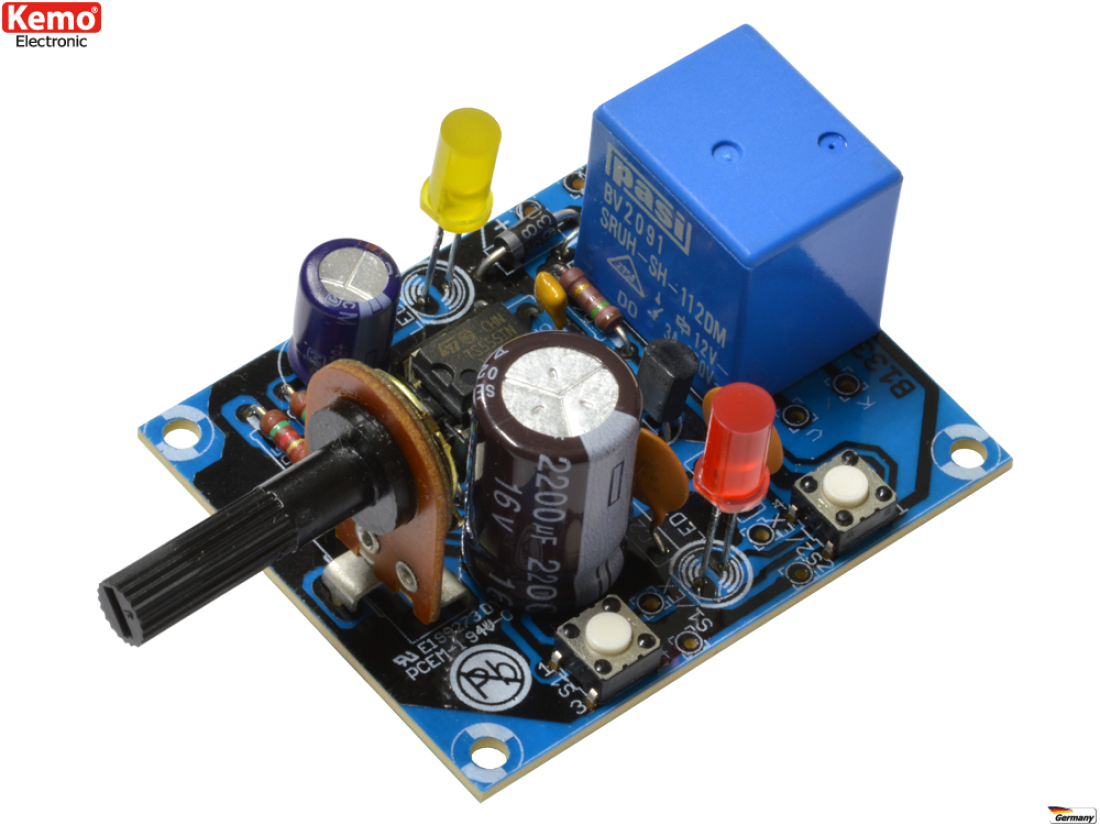

Präzisions Timer Zeitrelais Zeitschalter 12V B133 Kemo Bausatz 1Sek bis max 40Min
Einstellbarer Zeitschalter für Schaltabläufe von ca. 1 Sek. bis ca. 40 Minuten. Das Gerät schaltet nach Tastendruck ein und nach Ablauf der eingestellten Zeit wieder aus. Mit dem Resettaster kann der Zeitablauf jederzeit unterbrochen werden.
Technische Daten:
PDF-Beschreibung zum Download --> B133.PDF
Bestimmungsgemäße Verwendung:
Mit diesem Timer können andere Geräte für eine bestimmte, vorher eingestellte Zeit eingeschaltet werden (Spielzeuge, Sirenen in Alarmanlagen, usw.).
Aufbauanweisung:
Bitte achten Sie auf die richtige Bestückung der Platine: Die Diode, die LED und die Elkos müssen richtig herum in die Platine gesteckt werden. Bei den Elkos ist der “Minuspol” mit einen Streifen am Elkokörper gekennzeichnet. Die Kennzeichnung der Diode und LED ist in je einer Zeichnung erklärt. Der IC wird erst ganz zuletzt in die IC-Fassung gesteckt. Dabei ist darauf zu achten, dass die Kerbe am IC mit dem Bestückungsdruck übereinstimmt.
Es liegen 2 verschiedene Elkos für den C6 bei. Wenn Sie den Elko 470 μF in die Schaltung einlöten, dann ist die einstellbare Zeitspanne ca. 1 Sek. bis 10 Min. Wenn Sie bei C6 den beiliegenden Elko 2200 μF einlöten, dann ist die einstellbare Zeitspanne ca. 3 Sek. bis ca. 40 Minuten. Sie können die Zeitspanne noch verändern, indem Sie andere Elkos einbauen (liegen dem Bausatz nicht bei): Größere Elkos als 2200 μF (z.B. 4700 μF) erhöhen die Zeit. Kleinere Elkos (z.B. 47 μF) verkürzen die Zeitspanne.
Die Minitaster werden direkt in die Platine gelötet. Sie können natürlich, je nach Einsatzzweck, auch andere Taster (1 x EIN) über Kabel mit der Platine verbinden.Die Betriebsspannung von 12 V/DC wird über Kabel mit der Platine verbunden (Batteriespannung oder ein stabilisiertes Netzteil). Bitte messen Sie die Betriebsspannung nach! Es gibt umschaltbare Steckernetzteile, die bei geringer Stromentnahme eine sehr viel höhere Spannungsabgabe haben, als auf den Netzteilen steht (z.B. sind Ausgangsspannungen von über 18 V möglich, obwohl diese Netzteile auf “12 V” stehen). In diesem Fall wird der Bausatz zerstört.
Schaltungsbeschreibung:
Die Zeitmessung erfolgt dadurch, dass die Aufladezeit des Elko‘s C6 gemessen wird. Der Elko C6 wird über das Potentiometer „P1“ und dem Vorschaltwiderstand R5 aufgeladen. Während der Ladezeit (wird mit dem Poti „P1“ eingestellt) ist das Relais angezogen und die LED leuchtet. Wenn der Elko C6 seine Spannung erreicht hat, schaltet das Relais ab und die LED geht aus. Mit dem Taster “Reset” wird der Ladevorgang unterbrochen und wieder auf “Null” gesetzt. Die Diode “D1” dient als Schutz gegen Verpolung der Betriebsspannung, der Elko C1 soll Schaltstörungen, die beim Schalten die Betriebsspannung überlagern, kompensieren
Inbetriebnahme:

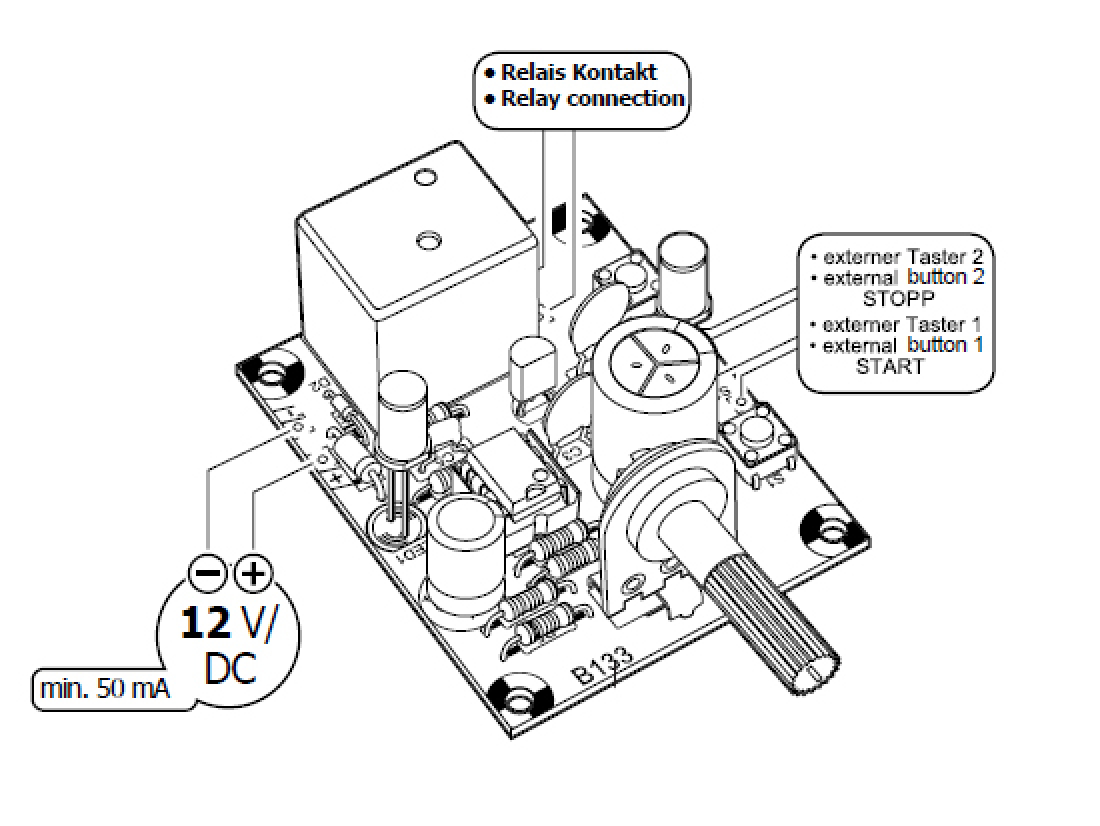

Sie schließen die Betriebsspannung von 12 V/DC (Batterie oder stabilisiertes Netzteil) an die Platine. Wenn Sie auf den Taster “S1” drücken, zieht das Relais an und die Leuchtdiode leuchtet auf. Mit dem Potentiometer „P1“ kann die gewünschte Zeitspanne eingestellt werden. Mit dem Taster “S2” kann der Timer jederzeit zurückgesetzt “Reset” werden.Mit dem Relaiskontakt können dann andere Geräte eingeschaltet werden. Bitte achten Sie darauf, dass der Relaiskontakt nur mit max. 25 V und 3 A belastet werden darf! Bei höheren Spannungen müssen Schutzvorkehrungen gegen Berührung usw. getroffen werden! Der Bausatz hat dafür keine Zulassung!
Technische Daten:
- Einstellbare Zeit: ca. 1 Sek. bis 10 Min. oder ca. 3 Sek. bis 40 Min.
- Zeiteinstellung: über einen Einstellregler
- Betriebsspannung: 12 V=
- Stromaufnahme: < 50 mA
- Schaltleistung: max. 25 V max 3 A
- Schaltkontakt: 1 x Ein
- Platinengröße: ca. 54 x 44 mm
PDF-Beschreibung zum Download --> B133.PDF
Bestimmungsgemäße Verwendung:
Mit diesem Timer können andere Geräte für eine bestimmte, vorher eingestellte Zeit eingeschaltet werden (Spielzeuge, Sirenen in Alarmanlagen, usw.).
Aufbauanweisung:
Bitte achten Sie auf die richtige Bestückung der Platine: Die Diode, die LED und die Elkos müssen richtig herum in die Platine gesteckt werden. Bei den Elkos ist der “Minuspol” mit einen Streifen am Elkokörper gekennzeichnet. Die Kennzeichnung der Diode und LED ist in je einer Zeichnung erklärt. Der IC wird erst ganz zuletzt in die IC-Fassung gesteckt. Dabei ist darauf zu achten, dass die Kerbe am IC mit dem Bestückungsdruck übereinstimmt.
Es liegen 2 verschiedene Elkos für den C6 bei. Wenn Sie den Elko 470 μF in die Schaltung einlöten, dann ist die einstellbare Zeitspanne ca. 1 Sek. bis 10 Min. Wenn Sie bei C6 den beiliegenden Elko 2200 μF einlöten, dann ist die einstellbare Zeitspanne ca. 3 Sek. bis ca. 40 Minuten. Sie können die Zeitspanne noch verändern, indem Sie andere Elkos einbauen (liegen dem Bausatz nicht bei): Größere Elkos als 2200 μF (z.B. 4700 μF) erhöhen die Zeit. Kleinere Elkos (z.B. 47 μF) verkürzen die Zeitspanne.
Die Minitaster werden direkt in die Platine gelötet. Sie können natürlich, je nach Einsatzzweck, auch andere Taster (1 x EIN) über Kabel mit der Platine verbinden.Die Betriebsspannung von 12 V/DC wird über Kabel mit der Platine verbunden (Batteriespannung oder ein stabilisiertes Netzteil). Bitte messen Sie die Betriebsspannung nach! Es gibt umschaltbare Steckernetzteile, die bei geringer Stromentnahme eine sehr viel höhere Spannungsabgabe haben, als auf den Netzteilen steht (z.B. sind Ausgangsspannungen von über 18 V möglich, obwohl diese Netzteile auf “12 V” stehen). In diesem Fall wird der Bausatz zerstört.
Schaltungsbeschreibung:
Die Zeitmessung erfolgt dadurch, dass die Aufladezeit des Elko‘s C6 gemessen wird. Der Elko C6 wird über das Potentiometer „P1“ und dem Vorschaltwiderstand R5 aufgeladen. Während der Ladezeit (wird mit dem Poti „P1“ eingestellt) ist das Relais angezogen und die LED leuchtet. Wenn der Elko C6 seine Spannung erreicht hat, schaltet das Relais ab und die LED geht aus. Mit dem Taster “Reset” wird der Ladevorgang unterbrochen und wieder auf “Null” gesetzt. Die Diode “D1” dient als Schutz gegen Verpolung der Betriebsspannung, der Elko C1 soll Schaltstörungen, die beim Schalten die Betriebsspannung überlagern, kompensieren
Inbetriebnahme:
Sie schließen die Betriebsspannung von 12 V/DC (Batterie oder stabilisiertes Netzteil) an die Platine. Wenn Sie auf den Taster “S1” drücken, zieht das Relais an und die Leuchtdiode leuchtet auf. Mit dem Potentiometer „P1“ kann die gewünschte Zeitspanne eingestellt werden. Mit dem Taster “S2” kann der Timer jederzeit zurückgesetzt “Reset” werden.Mit dem Relaiskontakt können dann andere Geräte eingeschaltet werden. Bitte achten Sie darauf, dass der Relaiskontakt nur mit max. 25 V und 3 A belastet werden darf! Bei höheren Spannungen müssen Schutzvorkehrungen gegen Berührung usw. getroffen werden! Der Bausatz hat dafür keine Zulassung!
