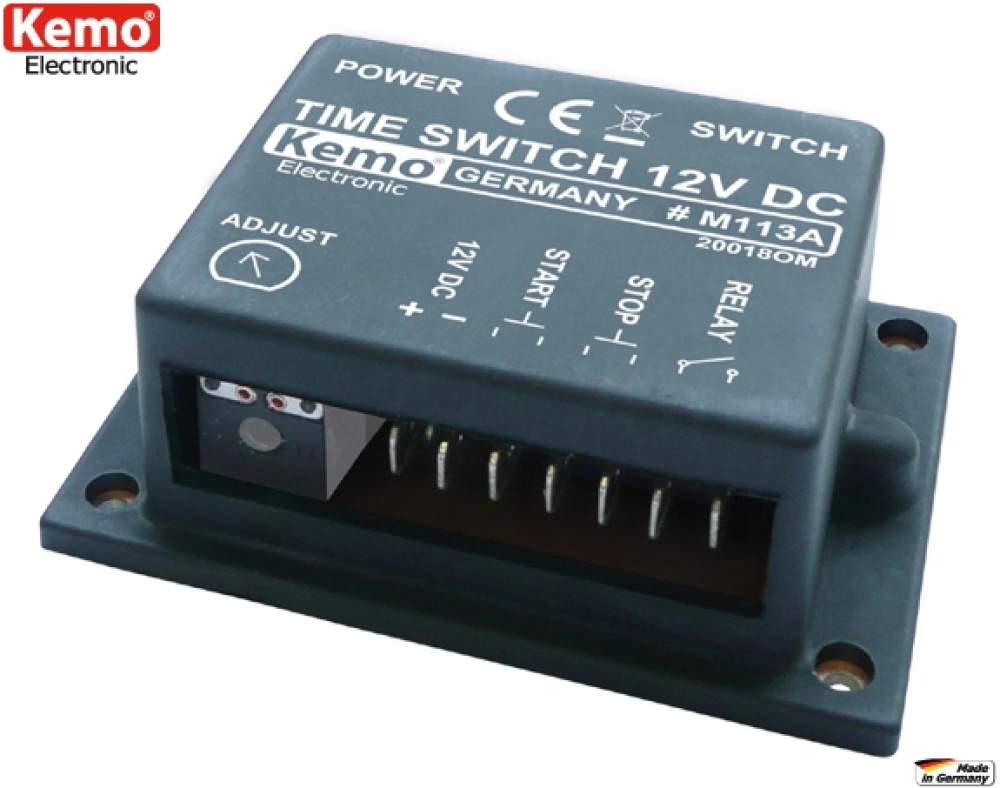

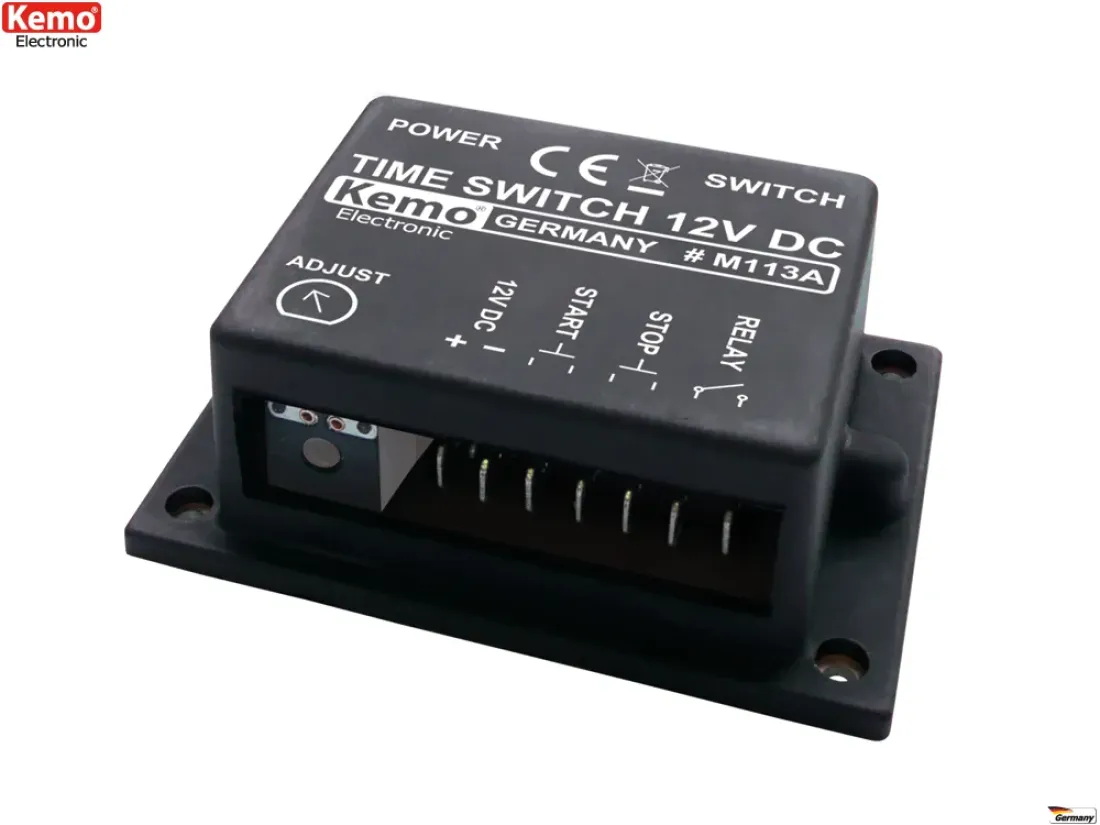

Preview: Kemo-Electronic M113A Zeitrelais Zeitschalter Timer 12V max 3A ca. 2sek - 23Min M113A M113A

Zeitrelais Zeitschalter 12V DC max 3A einstellbar ca. 2sek - 23Min M113A Kemo

Mobile Preview: Kemo-Electronic M113A Zeitrelais Zeitschalter Timer 12V max 3A ca. 2sek - 23Min M113A M113A

Mobile Preview: Zeitrelais Zeitschalter 12V DC max 3A einstellbar ca. 2sek - 23Min M113A Kemo

TOP

Beschreibung

Das Zeitrelais M113A schaltet mit dem eingebauten Relaiskontakt 1x EIN (max 3A Last) andere Geräte nach Tastendruck ein und nach der eingestellten Zeit automatisch aus. Mit einem Tastendruck auf die Stopfunktion kann der Zeitablauf jederzeit vorzeitig gestoppt werden. Die Zeit ist von ca 2sek bis max 23min über einen Poti regelbar. Der Status wird über 2 LEDs angezeigt: Grüne LED: Betriebsspannung, Rote LED: Zeitrelais Aktiv.

Technische Daten:

Betriebsspannung: 12V - 15V DC
Stromaufnahme: Ruhestrom ca 20mA / aktiv ca 80mA
Einstellbare Zeit: ca 2sek . 23min +/- 30%
Anschluss über Flackstecker 6,3mm (werden mitgeliefert)
Anzeigen: 2x LED (Grün: Betriebsspannung/ Rot: Zeitrelais Eingeschaltet)
Relaiskontakt: Potentialfrei, max 25V DC / 3A (230V nur beim einhalten der VDE Sicherheitsbestimmungen!)
Maße: ca. 86 x 60 x 32mm

PDF-Beschreibung zum Download --> M113A.PDF

FAQ (2)

Frage vom 09.06.2020 Stefan S. :
Darf der Taster auch über Stunden gedrückt bleiben? In meinem Fall soll ein zwischenzeitlicher Ausfall des "Tastersignals" gepuffert werden, d.h. anstelle des Tasters käme hier ein potentialfreier Relais-Kontakt zum Einsatz. Vielen Dank für Ihre Bemühungen.

Antwort vom 09.06.2020 Lüdeke Elektronic:
Das M113A startet man mit einem Impuls am Start. Sollte dieser Impuls dauerhaft anliegen, läuft die Zeit ganz normal ab und schaltet dann aus. Erst wenn ein "Neuer Frischer" Impuls nach der abgelaufenen Zeit kommt, startet das Relais neu.

-------------------------------------------------------------------
Frage vom 14.05.2020 Andre S. :
Hallo Könnte man das Zeitrelais auch statt des Tasters mit einen Stromimpuls schalten/starten? MfG

Antwort vom 14.05.2020 Lüdeke Elektronic:
Ja, mit einem Masseimpuls von der gleichen Spannungsversorgung auf Start.
