Füllstandsanzeige Füllstandsmelder 9 V= B192 Kemo Bausatz

Wenn 2 blanke Drähte mit Wasser in Berührung kommen, leuchtet eine Leuchtdiode auf. Das Gerät ist geeignet, überlaufende Regentonnen und Dachrinnen zu melden. Betriebsspannung: 9 V=. Als Zubehör ist ein Bausatz B197 "Relaiskarte" erhältlich, der mit diesem Bausatz verbunden werden kann und dann über den Relaiskontakt andere Geräte (z.B. Pumpen) mit einer Stromaufnahme bis 3 A schaltet.

Technische Daten:

• Betriebsspannung: 9 Volt=.
• Platinengröße: ca. 45 x 17 mm

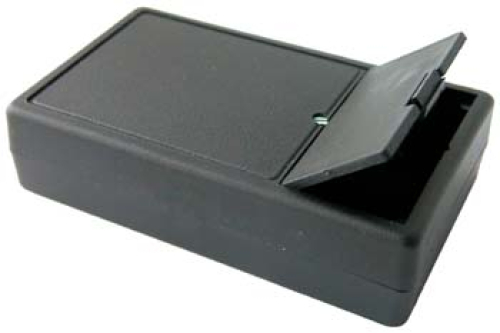

Passendes Gehäuse: G027

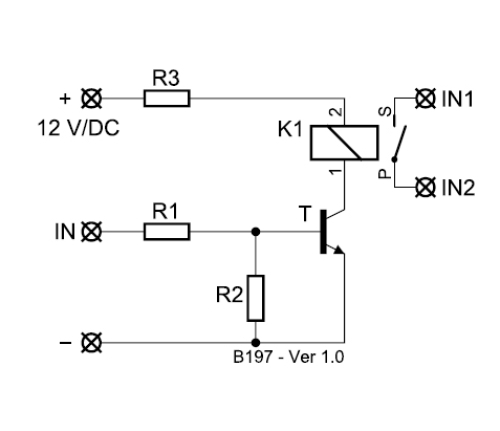

Erweiterungsbausatz: Relaiskarte B197

PDF-Beschreibung zum Download --> B192.PDF

Bestimmungsmäßige Verwendung:
Kontrolle von Wassereinbrüchen in Räumen, Wasserstandskontrolle in Behältern (z.B. Regenwasser).

Aufbauanweisung:

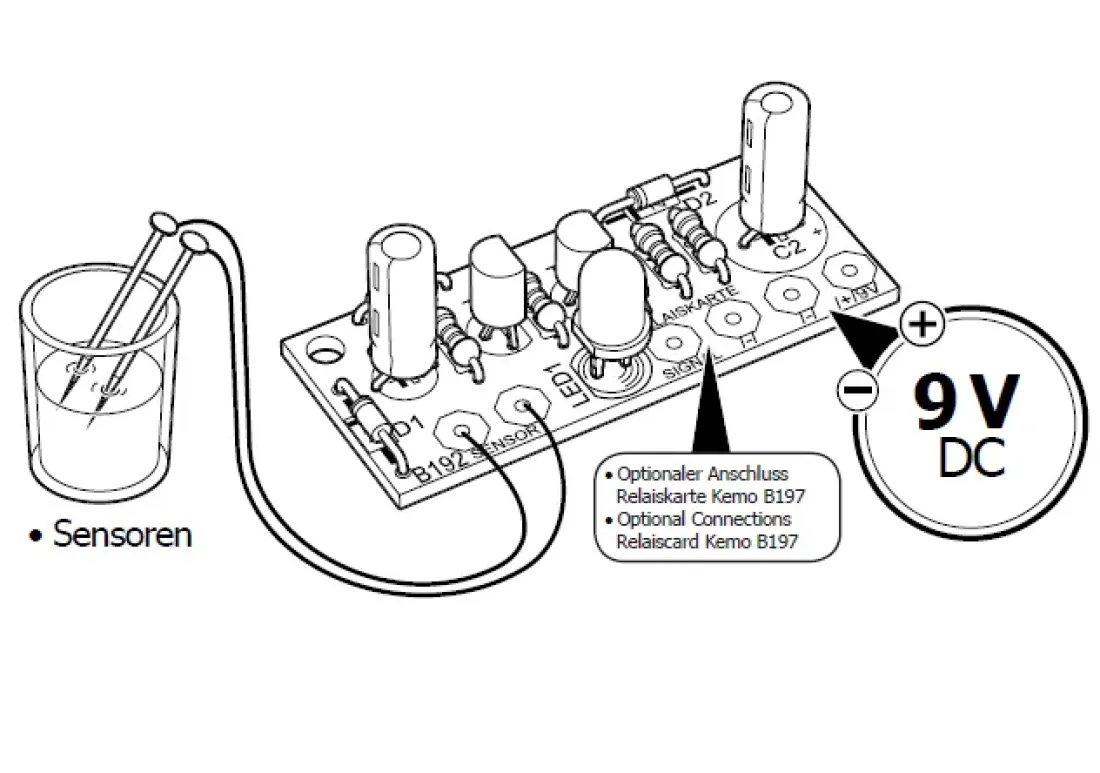

Die Platine wird gemäß dem Bestückungsplan und der Stückliste bestückt. Bitte beachten Sie dabei auch die Hinweise in dem beiliegenden Heft „Allgemein gültige Hinweise für Bausätze“. An die beiden Anschlüsse „K“ an der Platine werden die „Wasserfühler“ angeschlossen. Das können 2 blanke Metallteile sein: verzinkte Schrauben oder Nägel. Diese Fühler werden dann mit einem Kabel, das nicht länger als 50 cm sein sollte, mit der Platine verbunden. Falls Sie eine „Fernüberwachung“ wünschen, dann kann das Kabel zur LED bis zu 100 m lang sein. Das Kabel zum Wassersensor darf aber nicht länger als 50 cm sein. Die „Wasserfühler“ werden an einer isolierten Stelle befestigt (nicht auf Metall, weil das einen Kurzschluss verursacht). Wenn jetzt beide Wasserelektroden (Schrauben) mit Wasser in Verbindung kommen, leuchtet die LED auf. Wenn Sie besonders aggressive Flüssigkeiten (z.B. Gülle) überwachen wollen, dann sollten Sie Wasserelektroden aus einem nicht oxidierenden Material nehmen: z.B. vergoldete oder mit Platin überzogene Metallteile, in Extremfällen (ätzende Flüssigkeiten) aus Titan. Der Abstand der Elektroden sollte etwa 2 - 4 cm zueinander sein. Die Schaltung kann mit Batterien betrieben werden, wenn die LED nur selten aufleuchtet, weil dann die Schaltung fast keinen Strom braucht. Wenn die LED öfter leuchtet, sollte ein Netzteil verwendet werden.

Inbetriebnahme:
Die Betriebsspannung wird eingeschaltet. Wenn die beiden Wassersensoren gleichzeitig in Wasser tauchen, leuchtet die LED auf.
