Der Velleman MK194 Lötbausatz im Detail: Moderner Empfang trifft auf echtes Handwerk
Der Bau eines eigenen Radioempfängers ist seit jeher eines der beliebtesten und lohnendsten Projekte in der Elektronik. Der Velleman MK194 (aus der Whadda-Serie) hebt diesen Klassiker jedoch auf das nächste Level. Er kombiniert den traditionellen Spaß am Löten von Widerständen und Kondensatoren mit einem hochintegrierten, modernen Empfänger-IC.
Moderner Bedienkomfort durch digitales Scan-Tuning

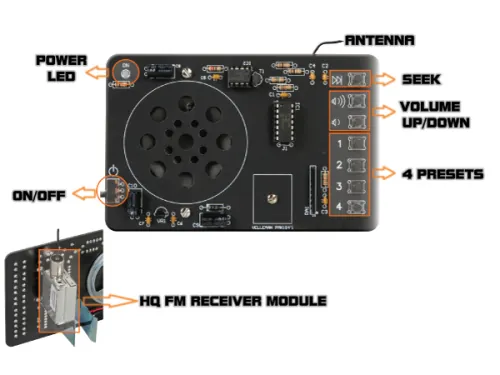

Vergessen Sie rauschende Zwischenfrequenzen und das feine Nachjustieren von analogen Drehkondensatoren. Die Steuerung Ihres selbst gelöteten Radios erfolgt komplett digital über vier auf der Platine verlötete Taster (Push-Buttons):
-
Scan: Ein kurzer Druck, und der Chip durchsucht das FM-Frequenzband automatisch nach dem nächsten Sender mit starkem Signal und rastet dort präzise ein.
-
Reset: Setzt den Suchlauf wieder an den Anfang des Frequenzbandes zurück.
-
Volume + / Volume -: Stufenlose, digitale Regelung der Lautstärke, um den mitgelieferten Lautsprecher perfekt an Ihre Umgebung anzupassen.
Didaktischer Wert und Löterfahrung
Dieser Bausatz ist hervorragend durchdacht und ideal für Elektroniker mit grundlegenden Lötkenntnissen. Sie lernen den strukturierten Aufbau einer Platine kennen – von den flachen Bauteilen (wie Widerständen) bis hin zu den größeren Elektrolytkondensatoren und Tastern. Da das Herzstück – der hochsensible Empfänger-IC – geschützt in einen Sockel gesteckt wird, vermeiden Sie beim Löten thermische Beschädigungen an der empfindlichen Digitaltechnik. Nach der erfolgreichen Montage belohnt Sie der Bausatz sofort mit einem satten und klaren Audio-Erlebnis.
Kristallklarer Klang durch reine Gleichspannung (Batteriebetrieb)
Audioschaltungen reagieren grundsätzlich sehr sensibel auf Störgeräusche aus dem Stromnetz (sogenannte Ripple-Spannungen), die oft von günstigen Steckdosen-Netzteilen verursacht werden. Das Velleman MK194 ist daher ganz bewusst für den mobilen 9V-Batteriebetrieb ausgelegt. Eine klassische Batterie (z. B. ein 9V-Block) liefert eine physikalisch vollkommen reine und geglättete Gleichspannung. Das Resultat: Das gefürchtete Netzbrummen wird komplett eliminiert, und Sie genießen einen absolut sauberen, rauschfreien UKW-Empfang. Perfekt, um das Radio kabellos auf dem Schreibtisch, in der Werkstatt oder am Fensterbrett zu betreiben.
Technische Daten und Highlights im Überblick
-
Empfangsbereich: FM / UKW-Band (ca. 88 - 108 MHz)
-
Steuerung: Digitaler Sendersuchlauf (Scan/Reset) und digitale Lautstärkeregelung
-
Audioausgabe: Inklusive passendem, leistungsstarkem Lautsprecher
-
Stromversorgung: 9V DC (ideal über eine 9V-Blockbatterie, Batteriehalter für Printmontage ist oft auf der Platine vorgesehen)
-
Schwierigkeitsgrad: Mittel (ideal für Hobby-Elektroniker und den Unterricht)
-
Abmessungen der Platine: Kompakt und perfekt für den Einbau in eigene Gehäuse-Kreationen geeignet.
Bauen Sie Ihr eigenes UKW-Radio mit dem neuen, hochwertigen und sehr empfindlichen UKW-Empfänger.
- hochwertiger FM-Empfänger mit ausgezeichneter Empfindlichkeit
- Sie brauchen nur eine Taste, um die Sender zu suchen
- 4 vorprogrammierte Sender mit Bestätigungston
- der letzte Sender wird beim Einschalten wieder abgespielt
- nach dem Einschalten des Radios wird der letzte Schallpegel allmählich wieder eingeschaltet
Technische Daten
- FM-Bereich: 88-107.9MHz (0.1MHz Schritt)
- Stromversorgung: 9VDC (Batterie nicht mitgeliefert)
- Stromaufnahme: 40mA max.
- Abmessungen: 130 x 85 x 45mm / 5.1 x 3.34 x 1.8"
PDF-Beschreibung zum Download --> MP3-Player MK194.PDF
(Tipp für den Aufbau: Kürzen Sie die Anschlussbeinchen der Bauteile nach dem Einlöten so nah wie möglich an der Platine ab, da zu lange Drahtenden in der Hochfrequenztechnik wie störende Mini-Antennen wirken können!)
