Glücksrad -elektronisch- B239 Kemo Bausatz

Nach dem Loslassen des Tastschalters läuft das Lichtsignal an den 10 LED's schnell im Kreis herum, wird langsamer und stoppt dann zufallsbedingt an einer der LED's. Während des Betriebs leuchten alle LED's, außer der LED, die gerade das Signal bekommt. Dadurch sieht die leuchtende Platine sehr dekorativ aus. Betriebsspannung: 9V - 12V DC (9V Blockbatteriebetreib kurzzeitig möglich). Kann auch als Entscheidungshilfe verwendet werden mit 10 LEDs = 10 Antworten / Entscheidungen

Technische Daten:

• Betriebsspannung: 9V - 12V DC (Gleichspannung)
• Anzahl der LED's: 10
• Platinengröße: ca. 56 x 56 mm

Passendes Gehäuse: G100 (durchsichtige Front)

PDF-Beschreibung zum Download --> B239.PDF

Hier im folgendem Video seht Ihr eine kleine Demonstation des fertig aufgebauten Bausatzes. Als Betriebsspannung liegen 12V DC an. Es leuchten immer alle LEDs auf bis auf eine LED welche durch Zufall nach betätigen des Tasters automatisch ausgewählt wird. Schön zu sehen ist das "Lauflicht" im Kreis was immer langsamer wird bis es bei einer LED stoppt.

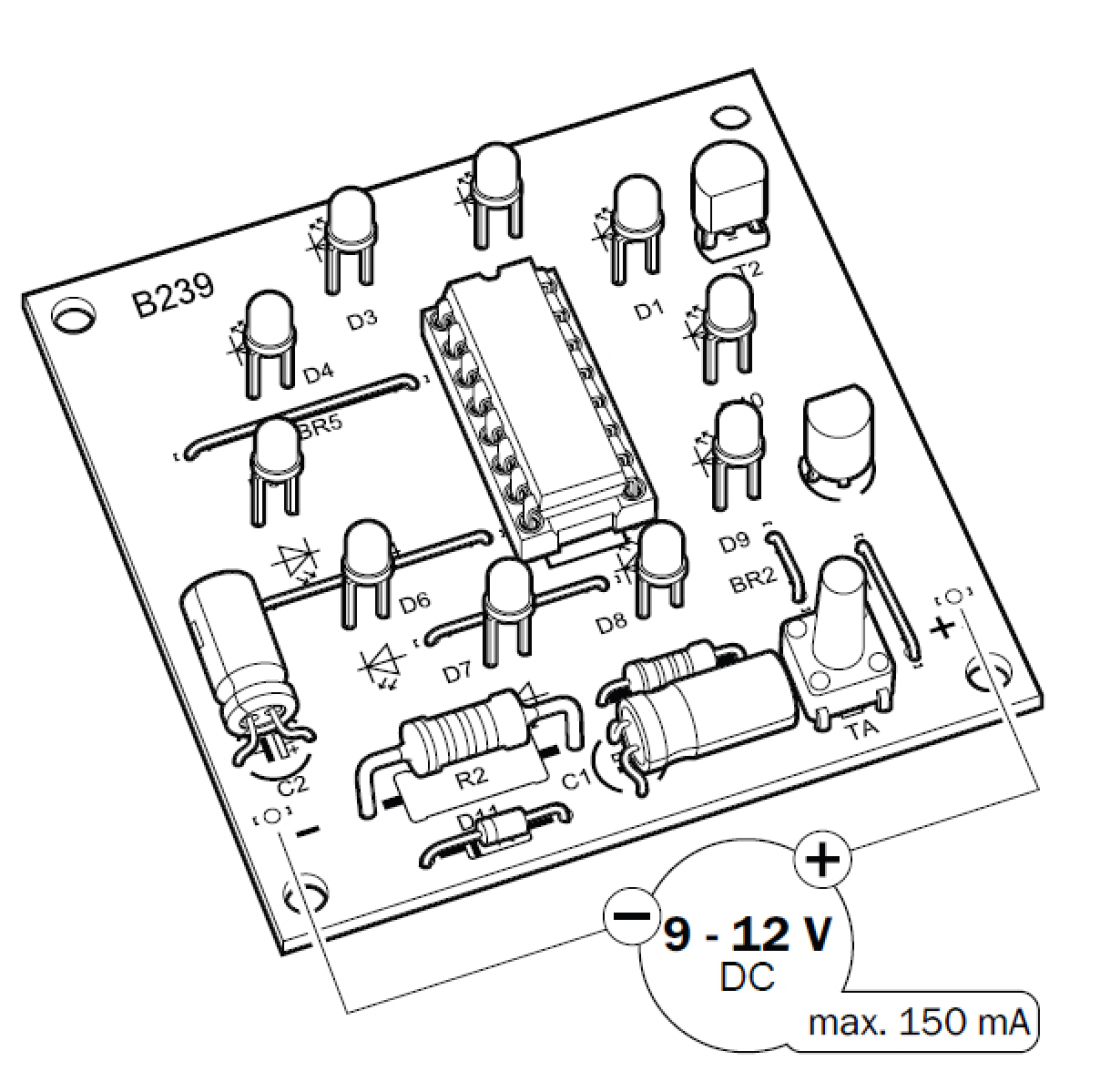

Inbetriebnahme:
Die Schaltung benötigt eine Betriebsspannung von 9 - 12 V/DC und hat eine Stromaufnahme von < 150 mA. Wenn Sie eine Batterie verwenden, dann muss diese Batterie auch leistungsfähig sein: z.B. 8 Monozellen in Serie geschaltet. Die kleinen 9 V Blockbatterien funktionieren nicht, weil diese keine ausreichende Stromabgabe haben! Wenn Sie ein Netzteil verwenden, dann achten Sie bitte auf folgendes: Die Ausgangsspannung muss Gleichspannung sein, sie muss gesiebt und stabilisiert sein.

Es gibt umschaltbare Steckernetzteile zu kaufen. Wenn darauf steht „stabilisiert” und diese sich auf 9 V oder 12 V einstellen lassen, dann sind diese Netzteile gut geeignet. Es gibt auch umschaltbare Steckernetzteile, die nicht stabilisiert sind. Bei diesen Geräten wird die Ausgangsspannung, die mit dem Wählschalter am Netzteil eingestellt wurde, nur bei der angegebenen Maximalleistung erreicht (z.B. bei 350 mA). Wenn die Schaltung weniger Strom braucht, steigt die Ausgangsspannung auf bis zu 20 Volt an. Solche Netzteile zerstören den IC im Bausatz und die LEDs! Wenn Sie also kein stabilisiertes Netzteil bekommen, dann messen Sie die Ausgangsspannung Ihres Netzteils nach und stellen den Schalter so ein, dass nur eine Spannung zwischen 9 - 12 V herauskommt. Wenn Sie das Glücksrad einschalten, leuchten 9 LEDs auf. Wenn Sie auf den Taster drücken, läuft das Lichtsignal schnell im Kreis herum (die LEDs gehen nacheinander einzeln jeweils aus und wieder an). Wenn Sie den Taster loslassen, läuft das Lichtsignal langsamer und bleibt dann willkürlich stehen. Der ganze Vorgang wiederholt sich, wenn wieder auf den Taster gedrückt wird.

Achtung: Die beiliegenden LEDs haben eingebaute Vorwiderstände! Wenn Sie also andere LEDs einbauen wollen, dann müssen Sie entweder vor jede LED einen einzelnen Vorwiderstand vorschalten oder LEDs mit eingebautem Vorwiderstand verwenden! Wenn Sie andere LEDs ohne eingebautem Vorwiderstand verwenden, geht die LED und der IC kaputt!
