Vorverstärker - Super Breitband ca.10Hz - 150kHz 12V - 30V B073 Kemo Bausatz
Vorverstärker - Super Breitband ca.10Hz - 150kHz 12V - 30V B073 Kemo Bausatz
2-stufiger Vorverstärker für 12...30 V= Betriebsspannung. Eingang: 2...20 mV. Ausgang: 200 mV...2 Volt. Anwendung: als Vorverstärker für Endstufen, als "Kopfhörer-Verstärker", usw.
Technische Daten:
Dieser Vorverstärker arbeitet an Betriebsspannungen von 12 - 30 V/DC. Die Spannung braucht nicht stabilisiert zu sein, sie muss aber gut gesiebt sein. Wenn aufgrund schlecht gesiebter Spannung der Vorverstärker brummt oder schwingt (Dauerton), dann muss parallel zur Stromzuführung des Vorverstärkers zwischen + und - ein Elko von ca. 100μF 40 V geschaltet werden.

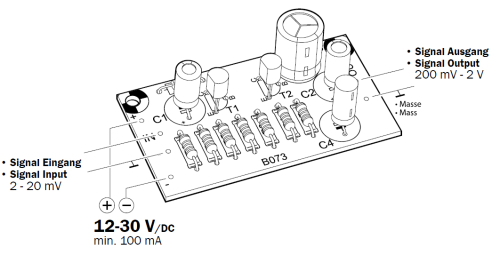

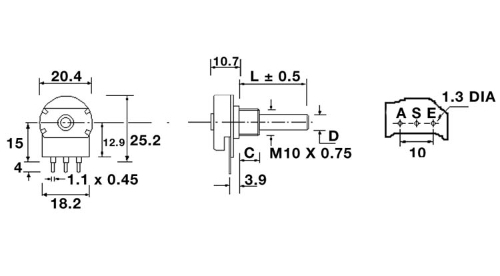

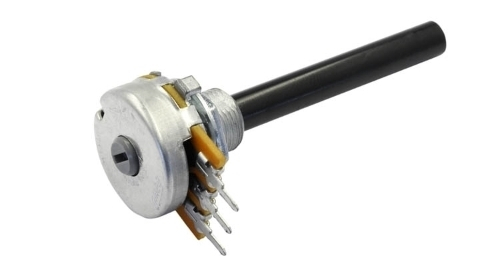

Die Anschlusskabel „Eingang“ und „Ausgang“ des Verstärkers müssen mit abgeschirmten Kabeln angeschlossen werden. Dabei wird das Abschirmgeflecht immer an den mit dem Zeichen Masse gekennzeichneten Anschluss gelegt. Wenn keine abgeschirmten Kabel verwendet werden, kann es zu Brummeinstreuungen kommen. Der Verstärker gibt dann neben dem Signal, welches er gerade verstärkt, auch ein 50 Hz-Brummen mit ab. Es können Signalquellen mit Ausgangsspannungen von 2 mV bis 20 mV direkt angeschlossen werden. Das sind z.B. Mikrofone usw. Wenn Signalquellen mit mehr als 20 mV Ausgangsspannung angeschlossen werden (z.B. Plattenspieler mit Kristall-System usw.), dann kann es sein, dass der Vorverstärker „übersteuert“ wird und ein verzerrtes Signal am Ausgang abgibt. In diesem Fall muss ein Potentiometer vor den Eingang angeschlossen werden, um damit die Eingangsspannung herunterzuregeln. Es eignen sich dazu Potentiometer oder Trimmpoti‘s von 1 k - 100 k.
In ganz seltenen Fällen, wenn der Vorverstärker mit Batterien betrieben wird und die Batterien einen zu großen Innenwiderstand haben, kann es vorkommen, dass der Verstärker schwingt. In diesem Fall muss ein Elko von ca. 100 μF 40 V parallel zur Stromzuführung gelegt werden.
Technische Daten:
- Betriebsspannung: 12...30 Volt
- Eingangsempfindlichkeit: ca. 2...20 mV
- Ausgang: ca. 200 mV...2 V
- Aufbau: 2-stufig
- Platinengröße: ca. 29 x 54 mm
Dieser Vorverstärker arbeitet an Betriebsspannungen von 12 - 30 V/DC. Die Spannung braucht nicht stabilisiert zu sein, sie muss aber gut gesiebt sein. Wenn aufgrund schlecht gesiebter Spannung der Vorverstärker brummt oder schwingt (Dauerton), dann muss parallel zur Stromzuführung des Vorverstärkers zwischen + und - ein Elko von ca. 100μF 40 V geschaltet werden.
Die Anschlusskabel „Eingang“ und „Ausgang“ des Verstärkers müssen mit abgeschirmten Kabeln angeschlossen werden. Dabei wird das Abschirmgeflecht immer an den mit dem Zeichen Masse gekennzeichneten Anschluss gelegt. Wenn keine abgeschirmten Kabel verwendet werden, kann es zu Brummeinstreuungen kommen. Der Verstärker gibt dann neben dem Signal, welches er gerade verstärkt, auch ein 50 Hz-Brummen mit ab. Es können Signalquellen mit Ausgangsspannungen von 2 mV bis 20 mV direkt angeschlossen werden. Das sind z.B. Mikrofone usw. Wenn Signalquellen mit mehr als 20 mV Ausgangsspannung angeschlossen werden (z.B. Plattenspieler mit Kristall-System usw.), dann kann es sein, dass der Vorverstärker „übersteuert“ wird und ein verzerrtes Signal am Ausgang abgibt. In diesem Fall muss ein Potentiometer vor den Eingang angeschlossen werden, um damit die Eingangsspannung herunterzuregeln. Es eignen sich dazu Potentiometer oder Trimmpoti‘s von 1 k - 100 k.
In ganz seltenen Fällen, wenn der Vorverstärker mit Batterien betrieben wird und die Batterien einen zu großen Innenwiderstand haben, kann es vorkommen, dass der Verstärker schwingt. In diesem Fall muss ein Elko von ca. 100 μF 40 V parallel zur Stromzuführung gelegt werden.
PDF-Beschreibung zum Download --> B073.PDF
