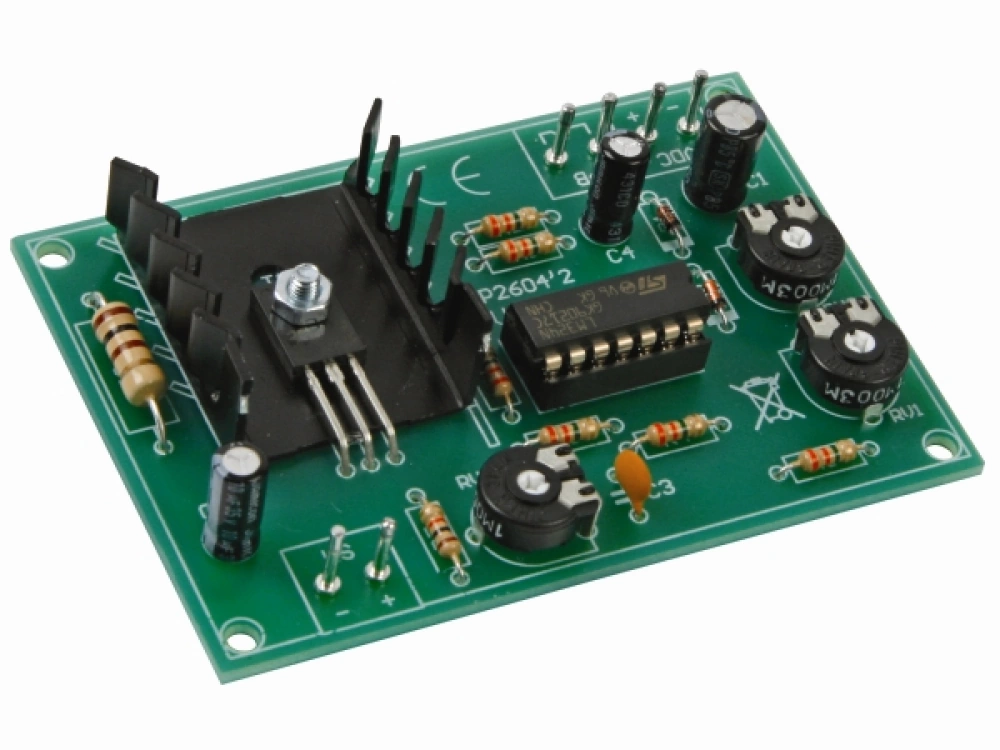

Betreten Sie die faszinierende Welt der Klänge und Geräusche. Über drei Regler können Sie die verschiedensten Sirenenvarianten einstellen. Kräftiger Klang durch zusätzlichen 2W-Verstärker auf der Platine.
Technische Daten
- Stromversorgung: 8 - 14VDC / 1A
- Modulationsgeschwindigkeit: 0.5 - 5s
- Frequenz: 300 - 6000Hz
- Ausgangsleistung: ca. 2W max.
- Abmessungen: 80 x 55 x 15mm
- für Lautsprecher von 4-16Ohm
Hinweis: Verwenden Sie einen Widerstand mit 4 Ohm/5 Watt für R8 und Sie können einen Lautsprecher >5W anschliessen um eine lauteren Ton zu erreichen.
PDF-Beschreibung zum Download --> K2604.PDF BEDIENUNG
1. Stellen Sie die 3 Trimmerkondensatoren in die mittlere Position.
2. Verbinden Sie einen Druckknopf oder einen Schalter mit den "PB"-Anschlüssen.
3. Schalten Sie einen Lautsprecher (4 ... 16 Ohm) mit den "LS"-Punkten.
4. Verbinden Sie eine Spannung (8 ... 14VDC) mit den "VDC"-Punkten. Beachten Sie die Polarität!
5. Schließen Sie den Schalter oder den Druckknopf zum Starten der Schaltung.

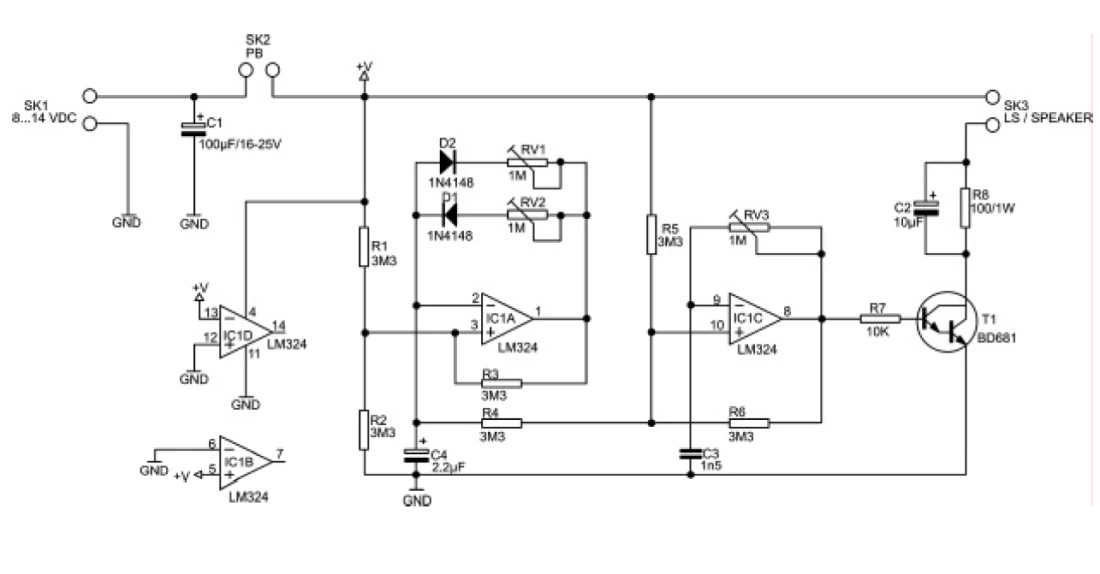

6. Regeln Sie RV1, RV2 und RV3, um so den gewünschten Effekt zu bekommen. Mit RV1 und RV2 können Sie die positive und negative Sweep-Funktion (Modulation) regeln. Die Frequenz regeln Sie mit RV3.
