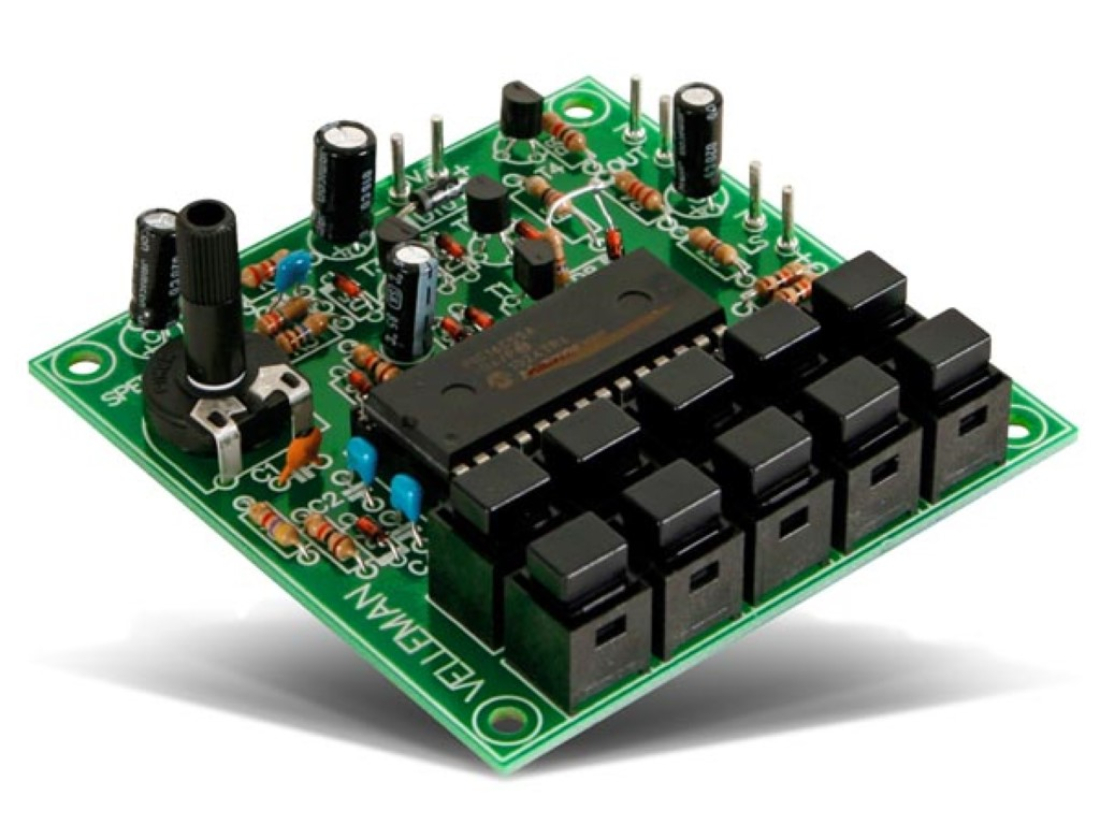

Sound Effekt Generator 8V - 10V DC K4401 Velleman Bausatz WHADDA WSAH4401

Das ideale Gerät für DJs, als Erkennungsmelodie für Radiostationen oder einfach nur um die Aufmerksamkeit zu lenken. Mit einem Ausgang für den Direktanschluss eines Lautsprechers und einem Line-Ausgang zur Verbindung mit einem Mischpult oder Verstärker. Die folgenden Effekte können auf Tastendruck erzeugt werden: Maschinengewehr · europäische Sirene · Phasorwaffe · Rennwagen mit Motorgeheul · quietschende Autoreifen in einer Kurve · Explosion · Explosion nach einem Mörserschuss · Musik : "Wild charge tune" oder "Snake charmers tune" · amerikanische Sirene



EFFEKTE
- Maschinengewehr (Anzahl Schüssen mit Kugeleinschlag).
- Europäische Sirene.
- Phasorgewehr (STAR-WARS-artiges Maschinengewehr).
- Rennwagens motor (rpm. erhöhen/erniedrigen).
- Quitschen von Autoreifen in einer Kurve.
- Explosion.
- Mörserschuss gefolgt von einer Explosion.
- Melodie: "Wild Charge tune".
- Melodie: "Snake charmers tune".
- U.S.A.-Sirene.



Technische Daten

• Stromversorgung: 8 - 10VDC / 100mA oder 9V-Batterie
• regelbare Schallgeschwindigkeit
• Direktansteuerung der einzelnen Effekte über Tastendruck
• Linienausgang: 1Vrms
• Lautsprecherausgang: 8 Ohm/1W
• Abmessungen: 75 x 75mm

PDF-Beschreibung zum Download --> K4401.PDF

ANSCHLUSS UND ANWENDUNG:
- Kontrollieren Sie, ob alles richtig montiert wurde, ehe den Bausatz einzuschalten !
- Drehen Sie das Potentiometer in die Mittellage.
- Verbinden Sie einen Lautsprecher (8 Ohm / 1Watt min.) zwischen den Punkten LS.
- Schliessen Sie zwischen den Punkten +9V und –9V eine Stromversorgung (9VDC) oder eine 9V-Batterie an.
- Beim Drücken der einzelnen Druckknöpfe sollten jetzt die jeweiligen Effekte ertönen.
- ACHTUNG: Bei bestimmten Effekten (u.a. Sirenen, Motorgebrumm) muss man den Druckknopf eingedrückt halten. Durch Verdrehung des Potentiometers können Sie die Geschwindigkeit der Effekte ändern (optimieren).

Möchten Sie die Töne zusätzlich verstärken oder an ein Mischpult anschliessen, so kann dies über den Ausgang OUT. Man kann dann eventuell den Lautsprecher loskuppeln. Dank der Aufstellung der Druckknöpfe sowie des Potentiometers lässt sich die Schaltung ganz leicht in ein Kunststoffgehäuse einbauen oder kann die Baugruppe ganz leicht hinter einem Paneel montiert werden.
