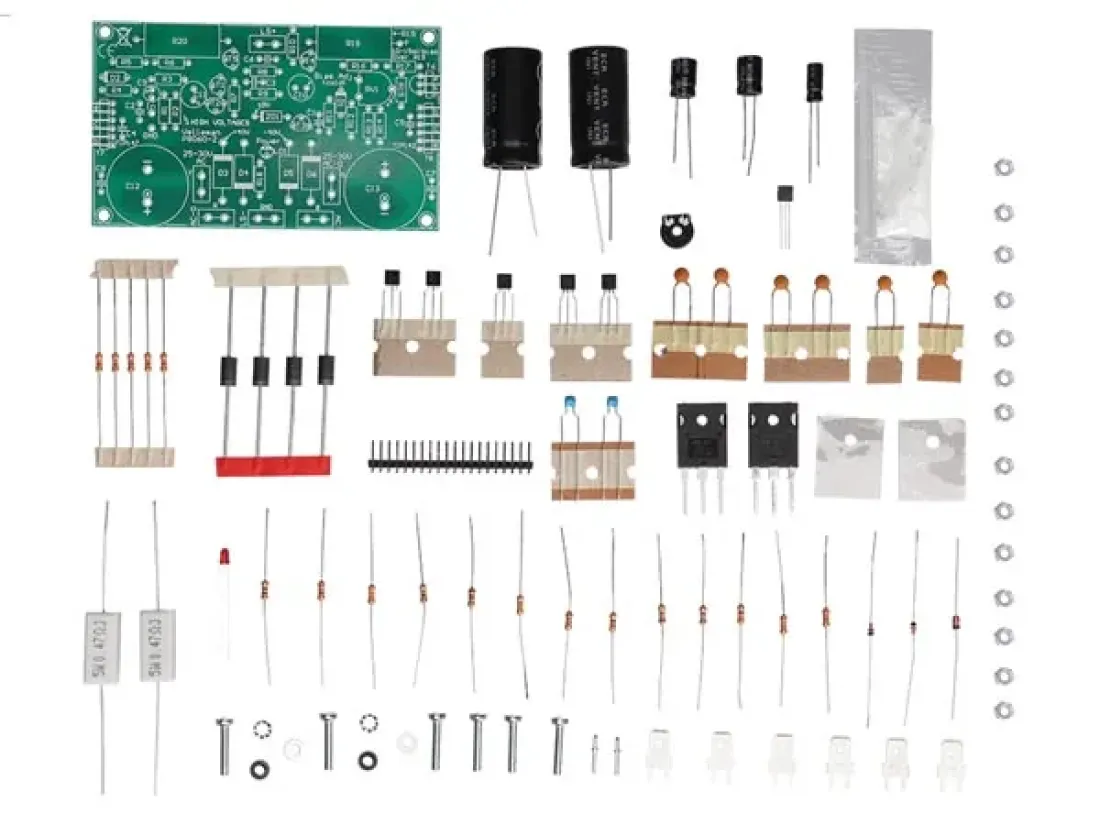

Hifi NF Leistungs Verstärker Mono max 1x 200W 4-8Ohm K8060 Velleman Bausatz WHADDA WSAH8060

Kompakter Leistungsverstärker für rauen Betrieb. Geeignet für aktive Lautsprechersysteme, Subwoofer, Gitarrenverstärker und Instrumentenverstärker.

• Diskret aufgebauter NF-Leistungsverstärker
• Interner Schutz gegen Überlast und Kurzschluss
• LED als Einschaltkontrolle
• Zur Stromversorgung genügt ein externer Trafo (nicht mitgeliefert)

Technische Daten:

• Musikleistung: 200W bei 4ohm
• Ausgangsleistung: 100Wrms 4ohm, 70Wrms 8ohm
• Frequenzbereich: 3Hz-20KHz (1W/8 Ohm, -3dB)
• Klirrfaktor: 0,02% bei 1 kHz und 10 W
• Empfindlichkeit: 0,6Vrms
• Signal-/Rauschabstand: 115dB
• Spannungsversorgung: 2x25-30VAC
• Leistungsaufnahme: 120VA
• Abmessungen:
  -Platine: 107x62mm
  -Auf Kühlkörper montiert: 175x75x75mm

Weiteres benötigtes Zubehör: (nicht mitgeliefert)

• Ringkerntransformator 120VA, 2x30V
• Kühlkörper HSVM100

PDF-Beschreibung zum Download --> K8060.PDF

Auch als fertig aufgebautes Modul lieferbar inkl Kühlkörper: Velleman Verstärker VM100

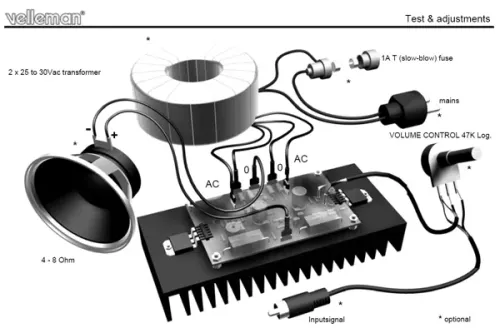

TEST UND ABSTIMMUNG
- Verwenden Sie einen 2 x 25 auf 30Vac / 120VA Transformator (siehe “technische Daten” für Details)
- Verbinden Sie den Transformator mit den AC-Stromanschlüssen der Leiterplatte.
- Die Farbübersicht der Velleman Transformatoren steht auf der Leiterplatte.
- Vorsicht: andere Marken könnten eine andere Farbübersicht haben, Beachten Sie die angezeigte Spannung! Y: gelb, R: rot, B: blau, G: grau.
- Sorgen Sie dafür, dass Sie eine 1A T (Träge) Sicherung mit der ersten Windung des Transformators (siehe Schaltplan) in Reihe schalten.
- Drehen Sie den RV1 Trimmer völlig gegen den Uhrzeigersinn (nach links) bevor Sie zum ersten Mal den Strom einschalten.

HINWEIS: für einen sicheren ersten Test verwenden Sie eine 60W-Birne, die mit der AC-Stromversorgung und dem Transformator in Reihe geschaltet ist. Wenn die Birne noch immer brennt, trennen Sie den Transformator und überprüfen Sie alle Kabel und Ihre Aufstellung. Wenn alle Tests OK sind, ersetzen Sie die Birne durch eine Sicherung.

Wenn der TR8040 Transformator verwendet wird, gibt es eine Primärspannungsauswahl:
- 120VAC: schwarz / braun
- 230VAC : schwarz / orange
- WICHTIG: isolieren Sie die unverwendeten Kabel

Ruhestrom einstellen:
- Verbinden Sie ein Multimeter (niedrigster DC-Bereich 1V oder geringer) parallel mit R19 (Polarität wird auf der Leiterplatte angezeigt).
- Schalten Sie den Strom ein, die LED soll aufleuchten.
- Kontrollieren Sie das Multimeter, sollte es 0V anzeigen, regeln Sie RV1 sehr vorsichtig bis ungefähr 10mV (0.01V).
- Warten Sie einige Minuten bis der Messwert stabil ist.
- Schalten Sie den Strom aus. Der Verstärker ist jetzt betriebsfertig.

Letzte Vebindung:
- Der Eingang (GND und ein) kann direkt mit einer Audioquelle verbunden (Vorverstärker oder Mischpult) oder einer Lautstärkeregelung (Potentiometer) verbunden werden (siehe Schaltplan)
- Verbinden Sie den Lautsprecher (4 Ohm oder höher) zwischen den Anschlüssen LS+ und GND.
