Experimentierset Lernset Lernpaket Oszilloskop EDU06 Velleman WHADDA WSEDU06
Experimentierset Lernset Lernpaket Oszilloskop EDU06 Velleman WHADDA WSEDU06
Lernen Sie, wie Sie das Maximum aus dem digitalen Oszilloskop herausholen können. Die Leiterplatte erzeugt einige sicheren realistischen Signale, die wir verwenden, um Messungen durchzuführen. Machen Sie sich mit AC-, DC- und Frequenzmessungen, Sinus- und Rechteckwellen, Restwelligkeit, Einweg- und Doppelweggleichrichter, Oszillatoren, usw. vertraut.

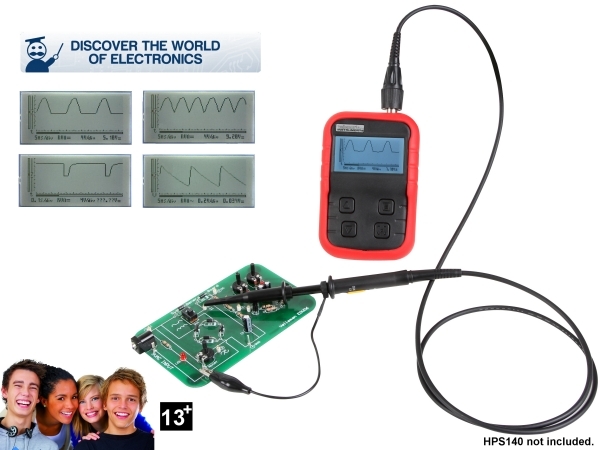

Lernen Sie die Bedeutung von Begriffen, wie V/div, Zeit/div, Triggerpegel, Auto-Setup, usw. Alle Experimente werden mit dem Velleman-Handoszilloskop (Velleman HPS140), realisiert. Die meisten Experimente können Sie mit einem digitalen Speicheroszilloskop machen. Einige Experimente können Sie mit einem analogen Oszilloskop ausführen.
Eigenschaften
Einführung
Mit dieser Leiterplatte lernen Sie, wie Sie einfache Messungen mit einem Oszilloskop durchführen können. Die meisten Versuche können Sie mit egal welchem digitalen Speicheroszilloskop machen. Manche Versuche funktionieren ebenfalls mit einem analogen Oszilloskop. Für die Versuche dieses Projekts verwenden wir das HPS140 Velleman-Handoszilloskop. Alle Versuche erfordern Grundkenntnisse von Begriffen wie z.B. AC- und DC-Spannung, Strom, Widerstand, usw. Auf YouTube finden Sie ein kurzes Video für jedes Experiment.
Grundprinzipien des Oszilloskops
Während ein Multimeter den Spannungspegel in einem bestimmten Moment oder einen durch schnittlichen Spannungspegel anzeigt, kann ein Oszilloskop Spannungspegel während eines Zeitabschnitts anzeigen. Die Spannung wird auf der vertikalen Y-Achse dargestellt, die horizontale X-Achse ist die Zeitachse.
Analog versus Digital:
Es gibt zwei Arten von Oszilloskopen: analoge und digitale Beide haben eigene Anwendungen, Vor- und Nachteile. Der Vorteil der digitalen Oszilloskope ist, dass diese die Bildschirmanzeigen festlegen und speichern können, um diese dann später zu untersuchen. Sie sind auch benutzerfreundlicher weil sie weniger Einstellungen brauchen, um ein Bild vom Signal wiederzugeben. Für unsere Versuche verwenden wir ein digitales Oszilloskop.
Wellenformen:

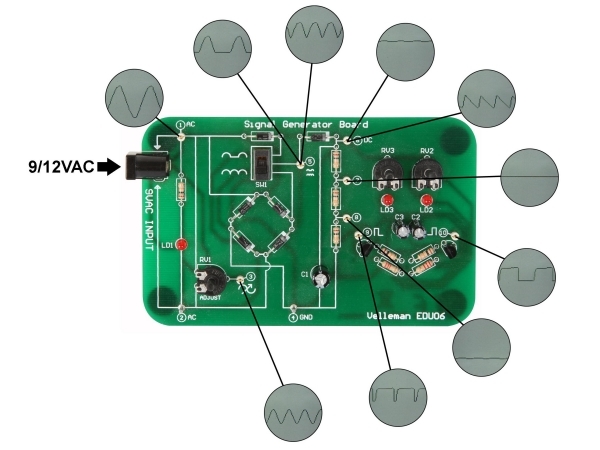

Ein Oszilloskop dient vor allem zum Messen und Anzeigen von Wellenformen. Eine Welle ist ein Muster, das sich, wie eine Meereswelle, mit der Zeit wiederholt. Ein Zyklus oder eine Periode einer Welle ist der Teil der Welle, der sich wiederholt. Erscheint diese im Bildschirm eines Oszilloskops, dann wird es eine Wellenform genannt. Es gibt viele verschiedenen Wellenformen. Einige werden wir in unseren Versuchen verwenden:
1. Sinuswelle. Ein typisches Beispiel ist die Netzspannung.
2. Doppelweggleichrichter: Der Ausgang eines Gleichrichters mit zwei Dioden
3. Einweggleichrichter: Der Ausgang eines Gleichrichters mit einer Dioden
4. DC-Spannung. Ja, Oszilloskope können auch Gleichspannung messen.
5. Sägezahn. In diesem Beispiel: Restwelligkeit.
6. Blockwelle. Die Leiterplatte enthält einen einfachen Oszillator (mit zwei Transistoren), der eine Blockwelle generiert.
Tastkopf:
Um eine Wellenform anzuzeigen, muss das Signal mit dem Eingang des Oszilloskops verbunden werden. Genauso wie ein Multimeter verwendet das Oszilloskop ebenfalls Messleitungen, die in diesem Fall aber ‘Tastkopf’ genannt werden
Lernen Sie die Bedeutung von Begriffen, wie V/div, Zeit/div, Triggerpegel, Auto-Setup, usw. Alle Experimente werden mit dem Velleman-Handoszilloskop (Velleman HPS140), realisiert. Die meisten Experimente können Sie mit einem digitalen Speicheroszilloskop machen. Einige Experimente können Sie mit einem analogen Oszilloskop ausführen.
Eigenschaften
- Signale:
- Wechselspannung (AC)
- regelbarer Wechselstrom
- doppel- und einweggleichgerichtete Wechselspannung
- geglättete Gleichspannung
- Restwelligkeit
- instabiler Wechselrichter

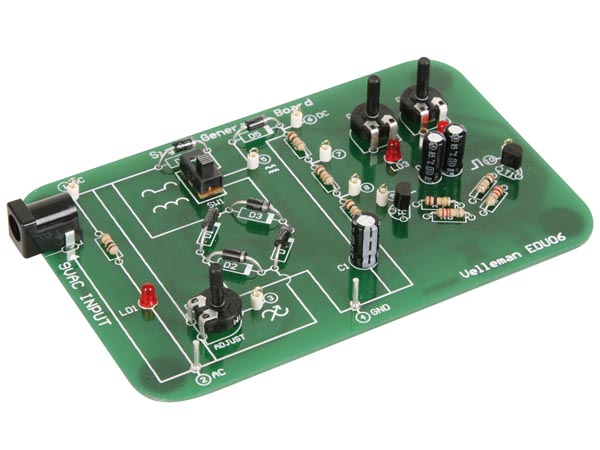

- montiert und geprüft, Sie brauchen dabei nicht zu löten. Die Platine wird komplett bestück geliefert wie abgebildet auf Bild 1
- Stromversorgung: 9 ... 12VAC / min. 100mA (Netzteil nicht mitgeliefert)
- Abmessungen: 116x74x24mm
- Option: 9VAC /500mA-Netzteil PS905AC
Einführung
Mit dieser Leiterplatte lernen Sie, wie Sie einfache Messungen mit einem Oszilloskop durchführen können. Die meisten Versuche können Sie mit egal welchem digitalen Speicheroszilloskop machen. Manche Versuche funktionieren ebenfalls mit einem analogen Oszilloskop. Für die Versuche dieses Projekts verwenden wir das HPS140 Velleman-Handoszilloskop. Alle Versuche erfordern Grundkenntnisse von Begriffen wie z.B. AC- und DC-Spannung, Strom, Widerstand, usw. Auf YouTube finden Sie ein kurzes Video für jedes Experiment.
Grundprinzipien des Oszilloskops
Während ein Multimeter den Spannungspegel in einem bestimmten Moment oder einen durch schnittlichen Spannungspegel anzeigt, kann ein Oszilloskop Spannungspegel während eines Zeitabschnitts anzeigen. Die Spannung wird auf der vertikalen Y-Achse dargestellt, die horizontale X-Achse ist die Zeitachse.
Analog versus Digital:
Es gibt zwei Arten von Oszilloskopen: analoge und digitale Beide haben eigene Anwendungen, Vor- und Nachteile. Der Vorteil der digitalen Oszilloskope ist, dass diese die Bildschirmanzeigen festlegen und speichern können, um diese dann später zu untersuchen. Sie sind auch benutzerfreundlicher weil sie weniger Einstellungen brauchen, um ein Bild vom Signal wiederzugeben. Für unsere Versuche verwenden wir ein digitales Oszilloskop.
Wellenformen:
Ein Oszilloskop dient vor allem zum Messen und Anzeigen von Wellenformen. Eine Welle ist ein Muster, das sich, wie eine Meereswelle, mit der Zeit wiederholt. Ein Zyklus oder eine Periode einer Welle ist der Teil der Welle, der sich wiederholt. Erscheint diese im Bildschirm eines Oszilloskops, dann wird es eine Wellenform genannt. Es gibt viele verschiedenen Wellenformen. Einige werden wir in unseren Versuchen verwenden:
1. Sinuswelle. Ein typisches Beispiel ist die Netzspannung.
2. Doppelweggleichrichter: Der Ausgang eines Gleichrichters mit zwei Dioden
3. Einweggleichrichter: Der Ausgang eines Gleichrichters mit einer Dioden
4. DC-Spannung. Ja, Oszilloskope können auch Gleichspannung messen.
5. Sägezahn. In diesem Beispiel: Restwelligkeit.
6. Blockwelle. Die Leiterplatte enthält einen einfachen Oszillator (mit zwei Transistoren), der eine Blockwelle generiert.
Tastkopf:
Um eine Wellenform anzuzeigen, muss das Signal mit dem Eingang des Oszilloskops verbunden werden. Genauso wie ein Multimeter verwendet das Oszilloskop ebenfalls Messleitungen, die in diesem Fall aber ‘Tastkopf’ genannt werden
