7V - 12V - 24V DC Blinker & Wechselblinker Blinkgeber max 1A 1,2Hz Kemo-Electronic M079E

Sehr kleiner electronischer Blinkgeber, der beim Betrieb mit einer Glühlampe nur aus 2 kleinen elektrischen Bauteilen besteht. Schaltpläne für viele Variationen liegen bei. Es können auch LED`s angeschlossen werden, die dann aber mit zusätzlichen Vorwiderständen (liegen nicht bei) betrieben werden. Als Wechselblinker sind 3 zusätzliche Widerstände (liegen nicht bei) erforderlich, welche auf die jeweilige Konfiguration zugeschnitten sind. Die Bauteile müssen mit einem Lötkolben verbunden werden.

• Betriesspannung: ca 7V - 24V DC
• Belastbarkeit: 10mA - 1A
• Blinkfrequenz: ca 1,2Hz
• Einschaltdauer Blinkimpuls: ca 0,4 Sek
• Betreibstemp. -20°C bis +80°C
• Einschaltwiderstand im Blinkgeber: 0,08Ohm
• Abmessung: 3,4mm x 8mm
• Abmessung Kondensator: 6,5mm x 12,4mm
• verpolungs & kurzschlussfest

Aufbauhinweise:

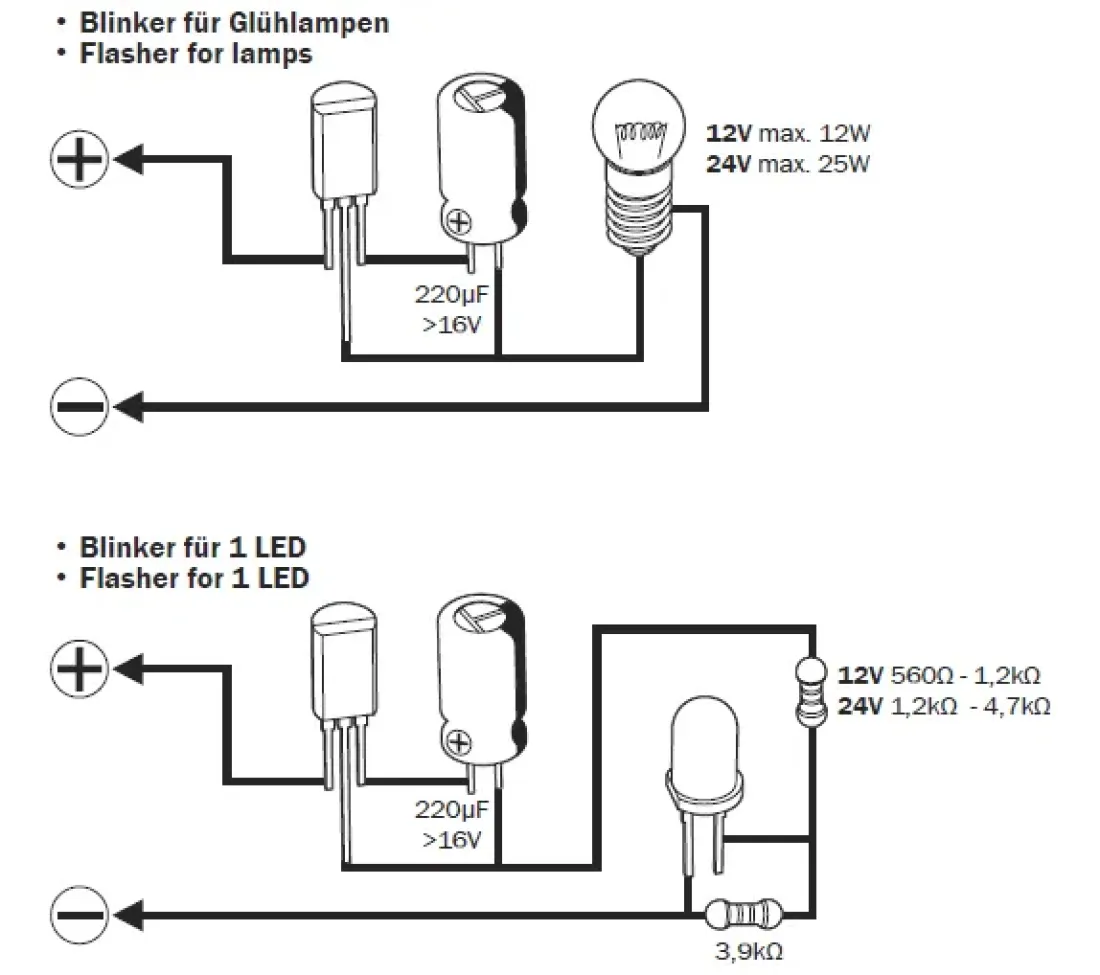

Je nach Verwendungszweck kann der Blinkgeber mit verschiedenen Lampen, LED`s und Spannungen betrieben werden. Die einfachste Beschaltung ist der Betrieb mit einer Glühlampe. In diesem Fall kann der Blinkgeber mit Spannungen zwischen 7 - 24 V betrieben werden und mit maximalen Strömen bis 1 A. Es kann eine oder mehrere Glühlampen im Parallelbetrieb angeschlossen werden. Dabei sollen die Lampen aber die Betriebsspannung haben, mit der auch der Blinkgeber betrieben wird und der gesamte Stromverbrauch aller angeschlossenen Lampen darf 1 A nicht überschreiten. Wenn LED`s angeschlossen werden sollen, dann muss der maximal zulässige Strom für die verwendeten LED`s beachtet werden. Es gibt auf dem Markt LED-Lampen mit eingebauten Vorwiderständen, die an 12 V betrieben werden sollen. Diese 12 V LED-Lampen können direkt am Blinkgeber wie auch die Glühlampen angeschlossen werden. Die Schaltung muss dann aber mit 12 V betrieben werden (die Betriebsspannung der Lampen). Wenn LED`s ohne eingebauten Vorwiderstand betrieben werden sollen, dann muss der zur LED passende Vorwiderstand in Serie mit der LED angeschlossen werden. In unseren Schaltbeispielen sind wir von Standard. LED`s mit 10mA Betriebsstrom ausgegangen. Wenn Sie stärkere LED`s verwenden, muss der Vorwiderstand entsprechend des maximal erlaubten Stroms Ihrer LED angepasst werden. Wegen dem unterschiedlichen Spannungsabfall (Flussspannung über der Diode) an einer LED (je nach Farbe) muss die Betriebsspannung der Schaltung mindestens 12 V sein (Im Gegensatz zu einer Glühlampe, hier kann die Schaltung schon ab 7 V betrieben werden).

Wichtig: Bitte achten Sie beim Zusammenbau auf die richtige Polarität der Bauteile. Der Blinkgeber ist an der Vorderseite abgeflacht, beim Elko ist der Minuspol auf dem Bauteil bezeichnet (-).

Bestimmungsmäßige Verwendung: Blinkgeber im Niedervoltbetrieb 7 - 24 V Gleichspannung für Glühlämpchen und/oder LED`s.
