Infrarot-Lichtschranke bis 18 m 9V - 12V B062 Kemo Bausatz

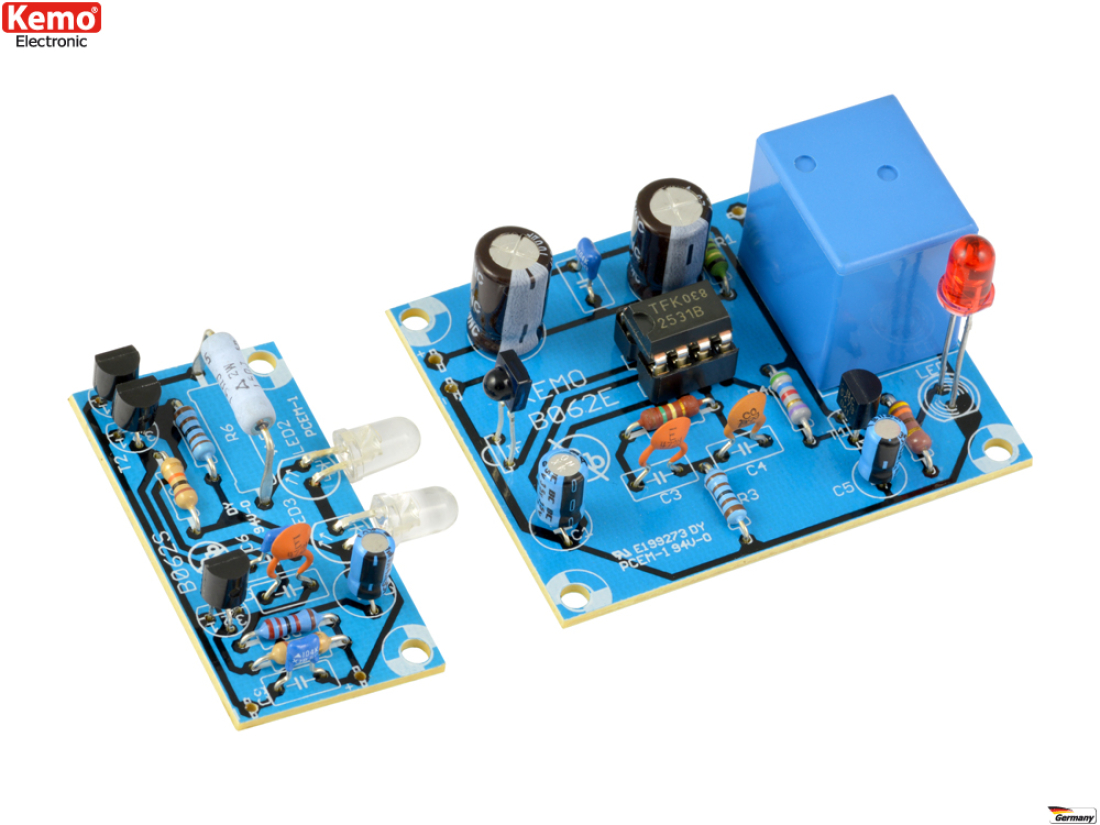

Diese komplette Lichtschranke auf der Basis des IC U2531B, bestehend aus Sender und Empfänger, arbeitet mit einem unsichtbaren Infrarot-Lichtstrahl. Die Reichweite beträgt über 18 Meter, mit 2 Sammellinsen kann die Reichweite auch bis auf 30 m gesteigert werden.

Anwendung: als Personenmelder oder Personenzähler für Geschäfte. Wenn die Lichtschranke zwischen zwei Türpfosten montiert wird, spricht das Relais beim Betreten des Raumes an. Oder für Alarmanlagen, wenn die Lichtschranke an Fenstern, quer durch den Raum usw. arbeitet. Das Relais hat einen Kontakt 1 x EIN, max. 3 A. belastbar.

Empfohlener Umlenkspiegel, falls der Infrarot-Strahl umgeleitet werden soll: Reflektorspiegel K002.

Technische Daten:

• Betriebsspannung Sender: 9 V
• Betriebsspannung Empfänger: 12 V
• Sendeleistung: justierbar
• Relaiskontakt: 1 x EIN, max. 3 A
• Platinengröße Sender: ca. 23 x 45 mm
• Platinengröße Empfänger: ca. 55 x 44 mm

Passende Gehäuse: G026 / G027

Lieferbares Zubehör: Reflektorspiegel K002

PDF-Beschreibung zum Download --> B062.PDF

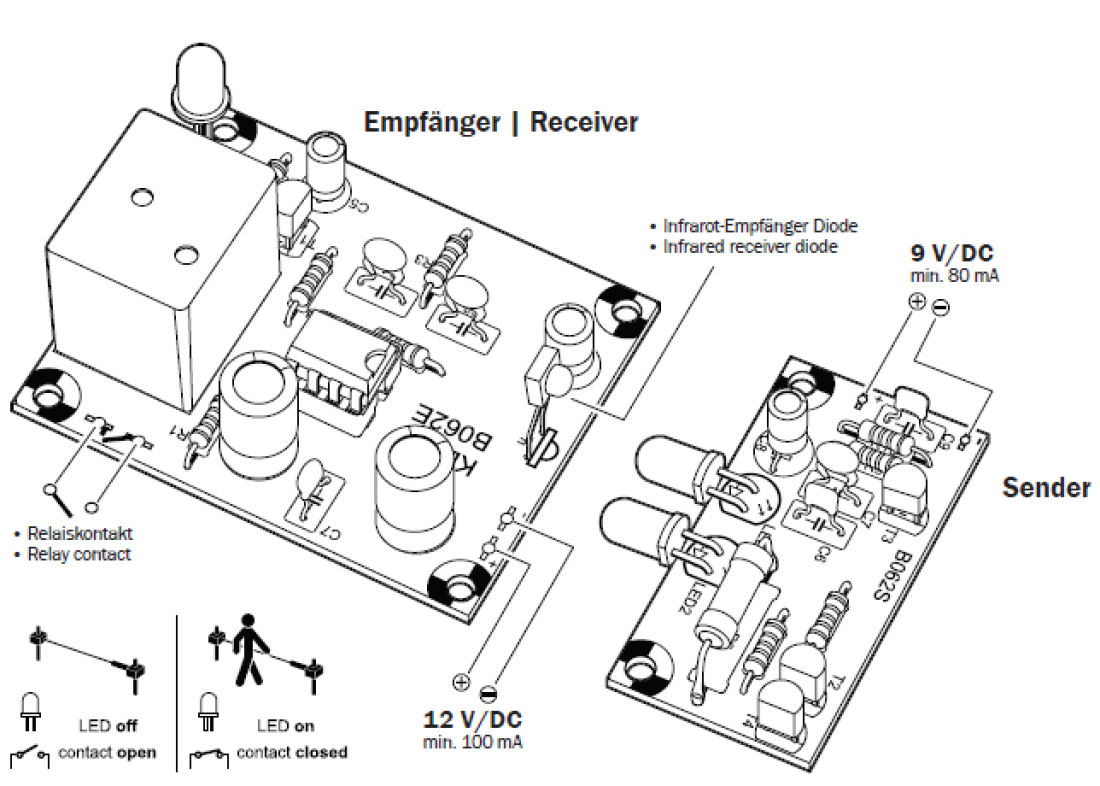

Die beiden Platinen werden gemäß der Zeichnungen bestückt. Die Empfängerplatine muss so montiert werden, dass die gewölbte Linse der Infrarot-Diode „IF“ freie Sicht auf den Sender hat. Der Empfänger benötigt eine gut gesiebte Gleichspannung von 12 V, ca. 100 mA, die entweder aus einem Netzteil oder einer Batterie entnommen wird. Der Sender benötigt eine Spannung von ca. 9 V bei einem Strombedarf von ca. 50 - 80 mA. Wenn Batterien verwendet werden, so müssen diese ausreichend groß sein um den Strom von ca. 100 mA abgeben zu können! Die kleinen 9 V Transistorbatterien sind zu klein bei einem evtl. Dauerbetrieb! Die beiden Infrarot-Leuchtdioden des Senders müssen beide in Richtung der Empfängerdiode „IF“ zeigen! Je größer die Entfernung ist, desto genauer müssen die LED-Sendedioden in die Richtung des Empfängers ausgerichtet werden. Wenn das Licht zwischen Sender und Empfänger unterbrochen wird, leuchtet die LED des Empfängers auf und das Relais schließt. Durch Verwendung von Optiken oder Sammellinsen vor dem Sender und Empfänger kann die Reichweite der Lichtschranke noch wesentlich verlängert werden. Wird der Empfänger starker Sonneneinstrahlung ausgesetzt, empfehlen wir, die IR-Empfangsdiode „IF“ mit einem Röhrchen gegen Streulicht von hinten und von den Seiten zu schützen. Die Öffnung des Röhrchens muss dann in Richtung auf den Sender ausgerichtet sein. Das Röhrchen sollte von innen matt schwarz sein, siehe Zeichnung.
