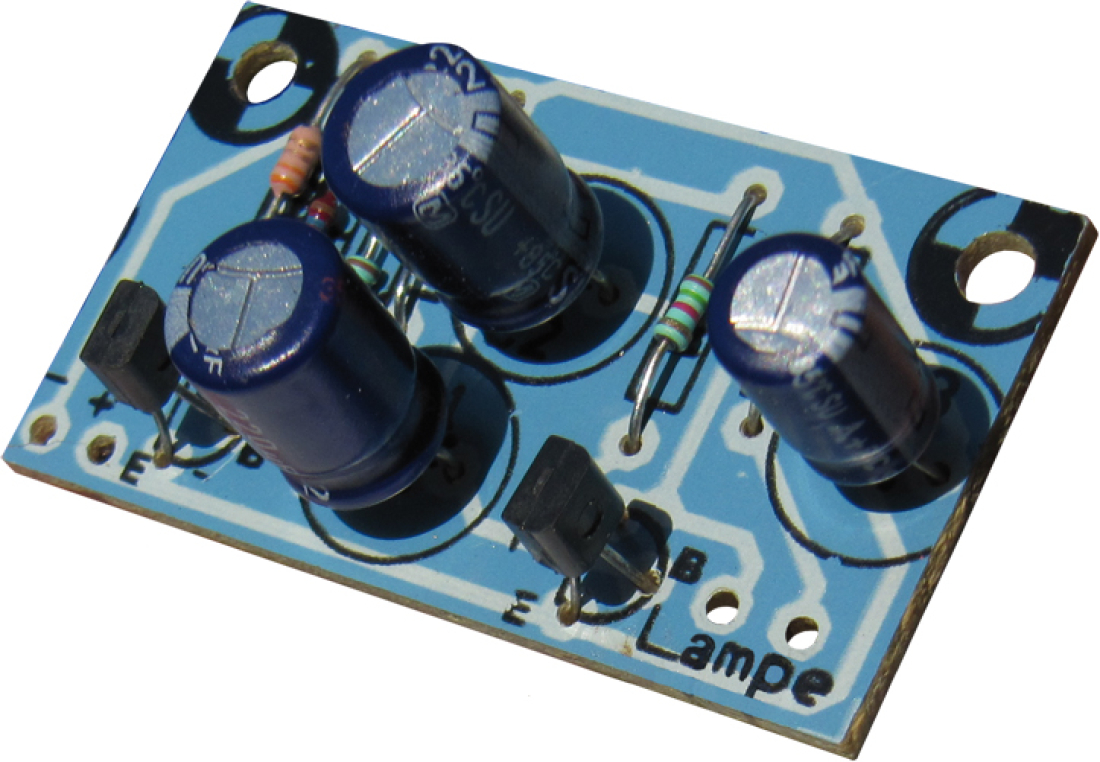

Blinker 6V- 12V max 100mA 1Hz - 3Hz B185 Kemo Bausatz

Elektronischer Blinkgeber für 6V-12 V DC, max. 100 mA. Auch als Wechselblinker einsetzbar. Blinkfrequenz: ca. 1...3 x pro Sekunde. Ideal für den Modellbau! Mit dem Zusatzbausatz B 197 "Relaiskarte" (nicht in diesem Bausatz enthalten) können auch Lasten bis 3 Ampere Stromaufnahme zum Blinken gebracht werden! Durch austausch des Widerstandes R2 gegen einen 10K Poti kann die Blinkfrequenz stufenlos eingestellt werden.

Technische Daten:

• Betriebsspannung: 6V - 12V DC
• Leistung: maximal 100 mA
• Blinkfrequenz: ca. 1...3 x pro Sekunde
• Platinengröße: ca. 45 x 26 mm

Passendes Gehäuse: G027

Erweiterungsbausatz: Relaiskarte B197

PDF-Beschreibung zum Download --> B185.PDF



Im Video ist zu erkennen mit welcher Frequenz der Blinker ca arbeitet. Die Platine wird mit 12V Betrieben und ein 12V LED Streifen wurde am Lampenausgang angeschlossen.

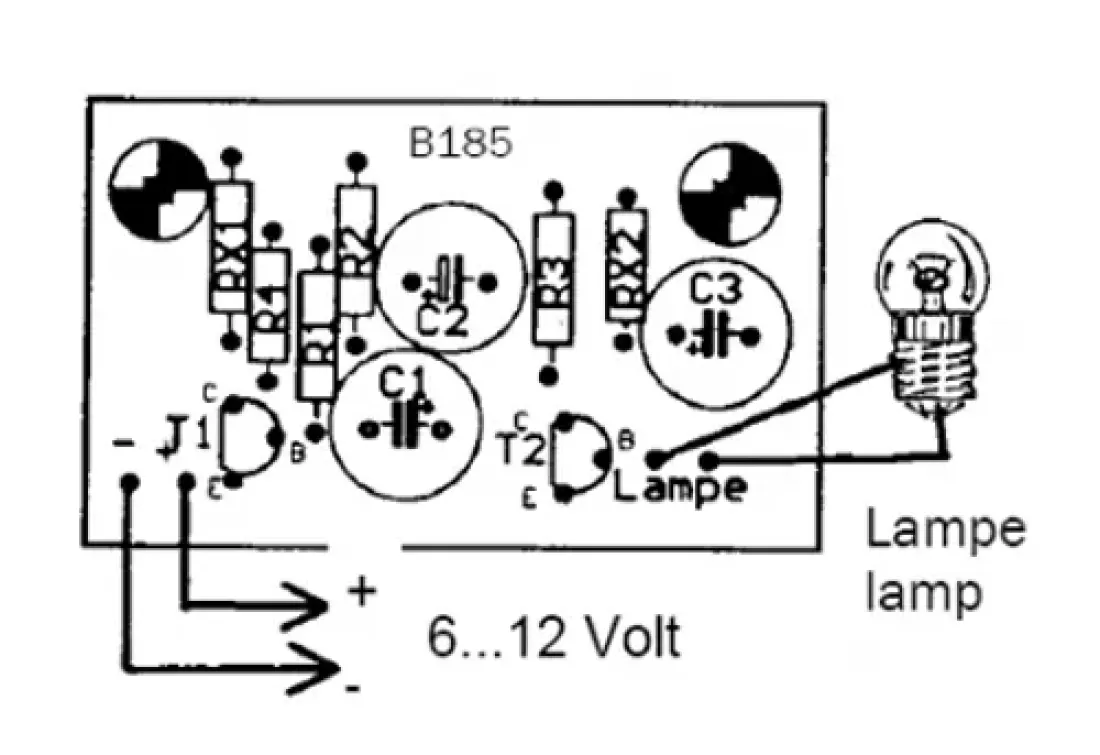

Die Platine wird gemäß Bestückungsdruck bestückt. Bitte achten Sie auf die richtige Polung der Elkos (Plus + Minus nicht verwechseln). Es können beliebige Lämpchen mit einer Spannung zwischen 6 und 12 V= angeschlossen werden. Die maximale Stromaufnahme der Lämpchen darf 100mA nicht überschreiten, weil dann die Transistoren überlastet und zerstört werden. Die Betriebsspannung des Blinkers ist gleich der Betriebsspannung der angeschlossenen Lämpchen. Wenn Sie also 6V Lämpchen anschließen, dann wird die Platine auch mit 6V betrieben. Der Blinker kann auch als Wechselblinker betrieben werden (siehe Zeichnung Seite 11), dann blinken die angeschlossenen Lämpchen abwechselnd auf. Die zweite Lampe wird dann anstelle von "R4" auf der Platine angelötet. Sie können die Blinkfolge auch regelbar machen: Dann wird der Festwiderstand “R2” gegen ein Potentiometer von ca. 10K ausgetauscht (liegt dem Bausatz nicht bei). Wenn größere Lasten (Glühlampen, Leuchttransparente, Hupen usw.) geschaltet werden sollen, so empfehlen wir dafür unseren Zusatzbausatz B197 "Relaiskarte". Dieser zusätzliche Bausatz wird an den Blinker angeschlossen und ermöglicht dann über das Relais andere Lasten bis zu einer Stromaufnahme von 6 Ampere zu schalten!
