RIAA-Stereovorverstärker für magnetische Tonabnehmer. Rauscharm.

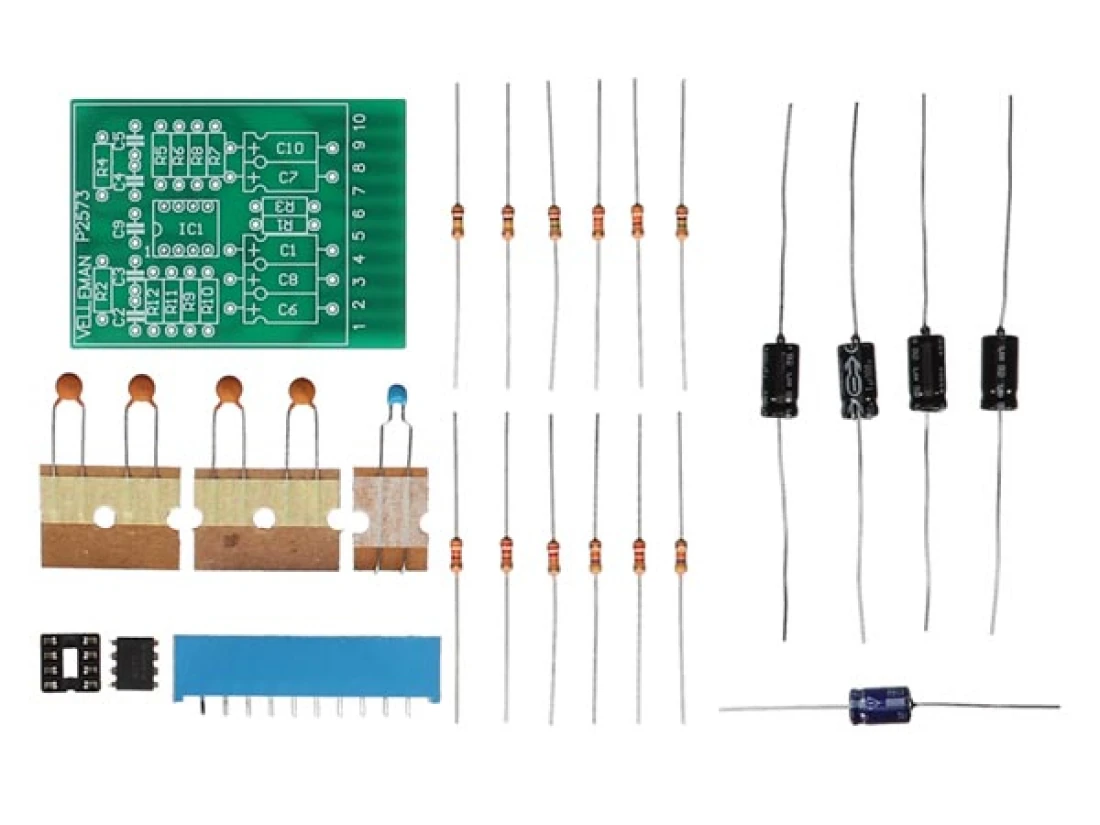

Zusätzlich zum uni Vorverstärker, umfasst dieser Bausatz einen RIAA Stereoverstärker. Zweck dieses Bausatzses ist es, Signale von magnetischen Tonaufnehmern zb Plattenspielern usw) auf ein Verstärkbares Niveau zu bringen
Technische Daten - Stromversorgung: 10 -30VDC / 5mA geregelt
- Gain (1kHz): 35dB
- Eingangspegel: 5 - 10mV
- Eingangsimpedanz: 47 kOhm
- Abmessungen: 44 x 65mm
PDF-Beschreibung zum Download --> K2573.PDF

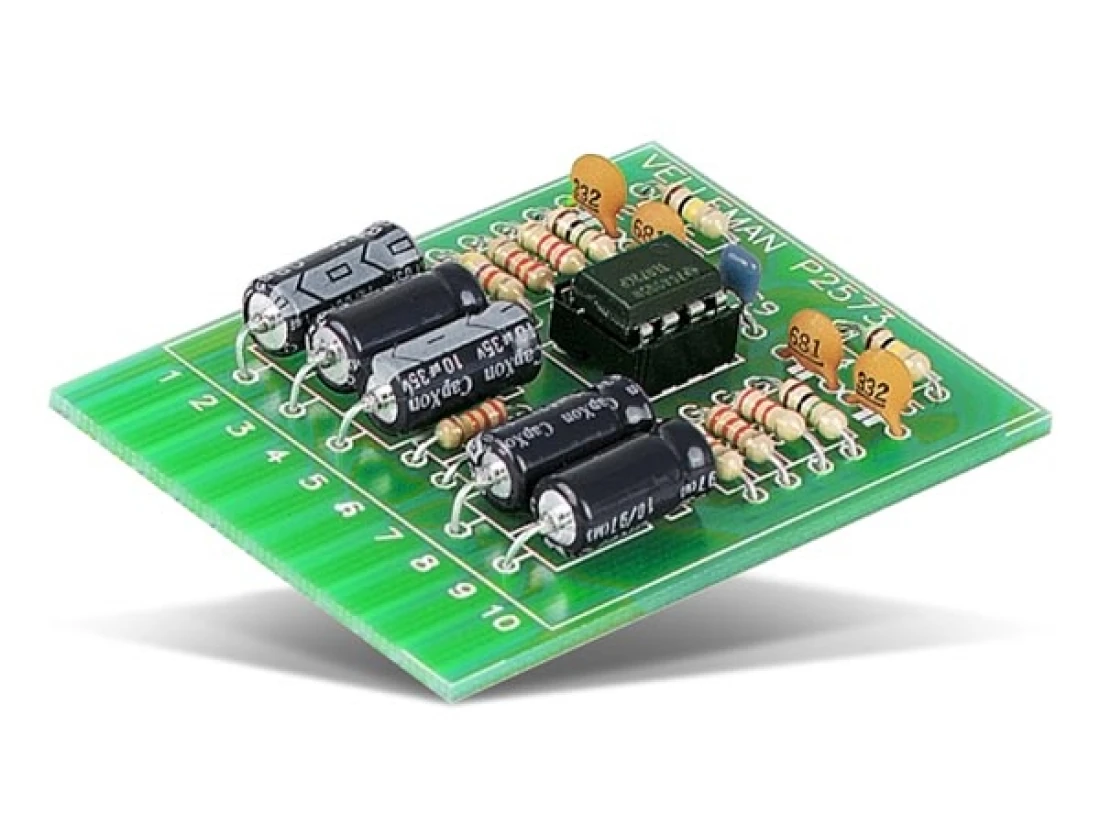

Auf dem Print befinden sich 10 Anschlüsse für die Verbindung vom Print zu den anderen Komponenten. Diese Anschlüsse sind identisch mit diesem vom Uni Verstärker K2572.
1. Masse
2. Ausgang Links
3. Masse
4. Eingang Links
5. Masse Speisung
6. + Speisung
7. Eingang rechts
8. Masse
9. Ausgang rechts
10 Masse
Die Masseanschlüsse neben den Ein- & Ausgängen sind für die Verbindung der Anschlusskabelabschirmungen. Wegen des geringen Stromverbrauchs kann für die Spannungsversorgung eine stabilisierte Spannung von 10V - 30V DC von anderen Komponenten abgegriffen und verwendet werden.
ACHTUNG: Eine unzureichend gesiebte und stabilisierte Spannung führt unweigerlich zu Rausch und Brummgeräuschen. Bitte Anschlussleitungen immer so kurz wir möglich halten und den Verstärker nicht zu dicht an Trafos verbauen.
