Preview: Velleman Elektronik Bausatz K8042 Spannungsversorgung regelbares Netzteil 1,2V - 24V max 1A regelb VK8042

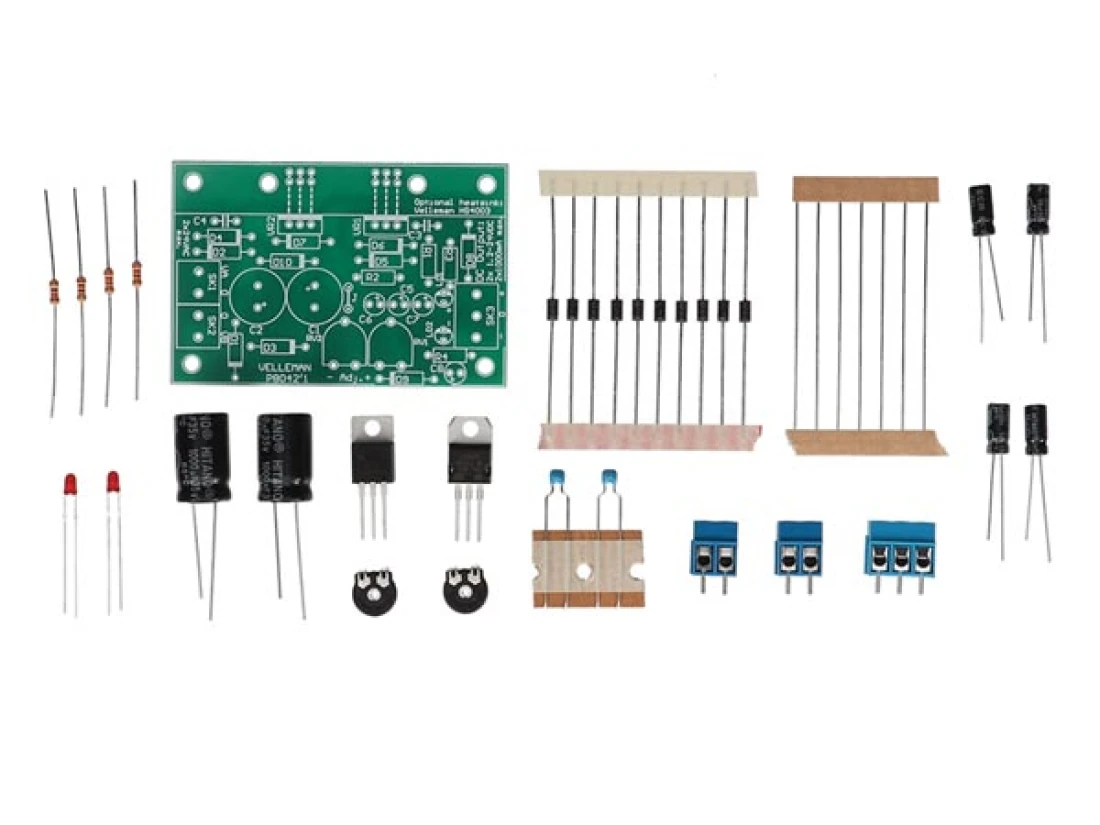

Spannungsversorgung 1,2V - 24V max 1A regelbar K8042 Velleman Bausatz WHADDA WSPC8042

Wenig Lagerbestand

preiswerte universelle symmetrische Stromversorgung
schließen Sie nur einen geeigneten Transformator an und montieren Sie einen Kühlkörper
ideal für 'Op-Amp'-Applikationen, Verstärker, ...
Trimmer können durch Potentiometer ersetzt werden um die ständige Anpassung der Ausgangsspannung zu ermöglichen
LED-Ausgangsanzeigen
kompakt

Technische Daten

positiver und negativer Ausgang regelbar zwischen 1.2 und 24VDC
Ausgangleistung: bis zu 2 x 1A DC ununterbrochen

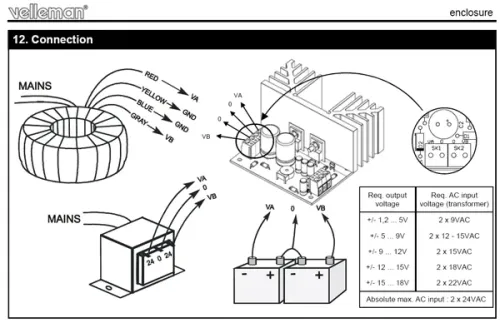

max. Eingangsspannung: 2 x 24VAC
ausgezeichneter Betriebsspannungsdurchgriff und sehr gute Lastregelung
niedrige Restwelligkeit
kurzschlussgeschützt
thermischer Schutz
Abmessungen: 78 x 52 x 24mm (3.1" x 2.0" x 0.9")

PDF-Beschreibung zum Download --> K8042.PDF

Wenn Sie die max. Wärmeableitung (20W) benutzen wollen, montieren Sie dann den optionalen Kühlkörper (Artikelnummer : HS4003).

Schritt 1 (Abb. 1.0) :

Bringen Sie ein wenig Wärmeleitpaste (verfügbar im Fachgeschäft) an einer Seite eines Wärmeschutzblechs an und drücken Sie diese Seite gegen den Kühlkörper, wo die Komponente befestigt werden muss.
Bringen Sie dann die Wärmeleitpaste an der Komponente selbst an und befestigen Sie die Komponente an dem Kühlkörper und machen Sie alles fest mit einem Isolierrohr, einem 15mm M3-Bolzen und einer Mutter.

Schritt 2 (Abb. 2.0). :

Befestigen Sie die Komponenten und den Kühlkörper auf der Platine und machen Sie diese fest mit zwei 5mm Abstandbuchsen und 2 Schrauben.

Schritt 3 (Abb. 3.0) :

Löten Sie jetz die Verbindungen der Spannungsregler.

EIN METALLGEHÄUSE ALS KÜHLKÖRPER VERWENDEN

Wenn Sie den Bausatz in einem Gehäuse montieren, müssen Sie 2 Löcher in der Rückseite des Gehäuses bohren um die 15mm M3-Bolzen hindurchzustecken
