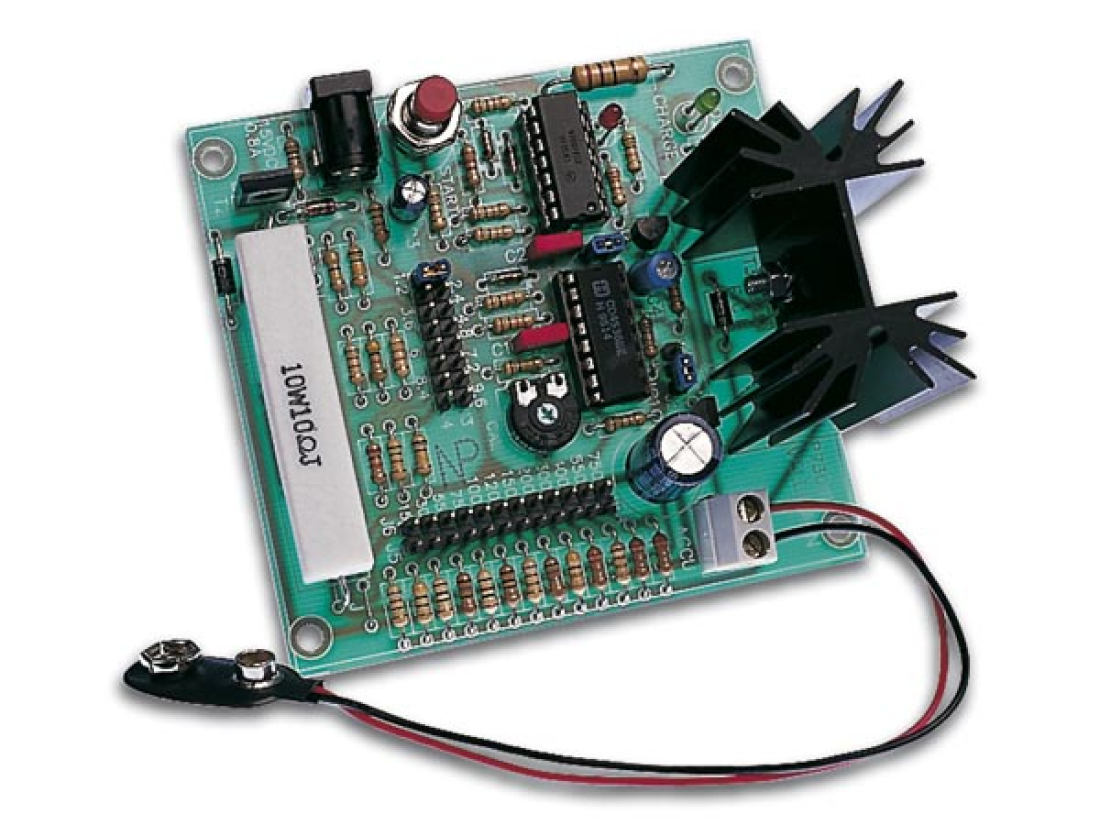

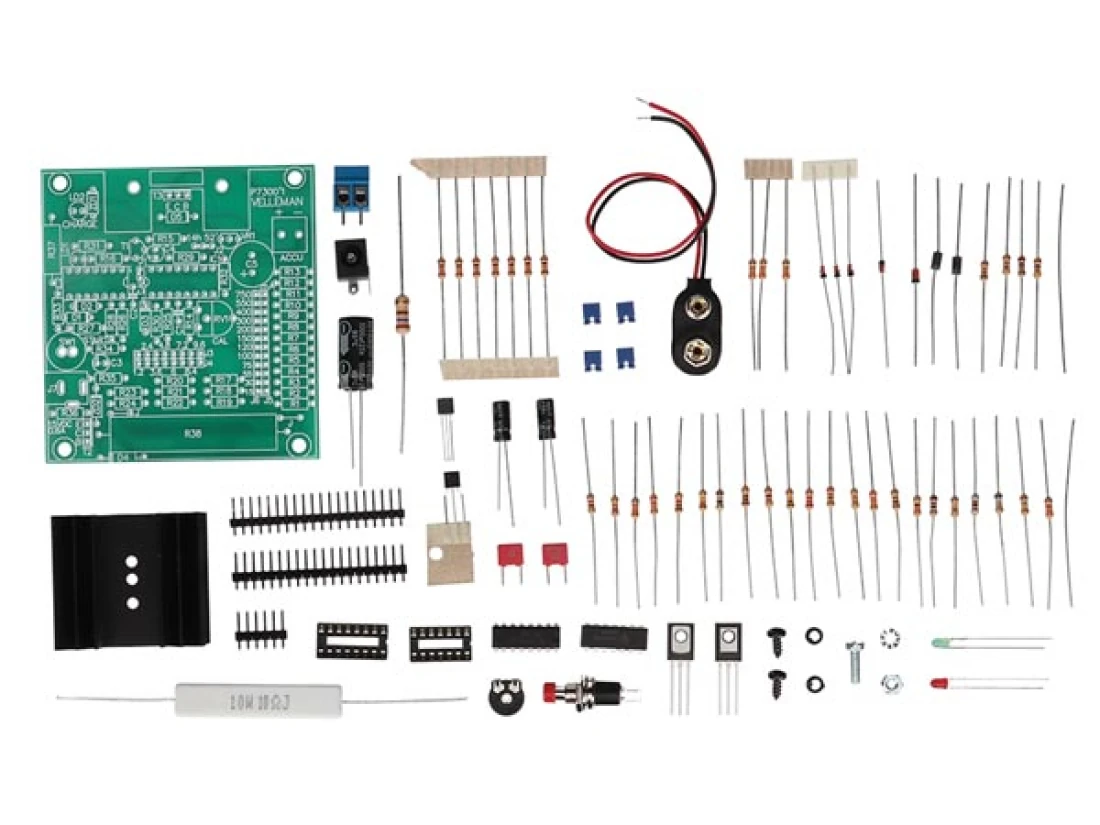

Universal Akku Ladegerät mit Entladefunktion K7300 Velleman Bausatz WHADDA WSPC7300

Es gibt viele Ladegeräte im Handel, nur wenige sind aber universell einsetzbar. Mit diesem Bausatz können NiCd- und NiMH-Akkus mit verschiedenen Spannungen und Kapazitäten sowohl schnell (52 Minuten) wie auch normal (14 Stunden) geladen werden. Um sicherzustellen, dass der Akku vor dem Laden komplett entladen ist und um seine Lebensdauer zu verlängern, wurde ein automatischer Entladekreis eingebaut.

Technische Daten

• Ladestrom: von 15mA bis 750mA (wählbar)
• lädt sowohl NiCd- wie auch NiMH-Akkus
• verwendbare Akkuspannungen: 1.2V, 2.8V, 3.6V, 4.6V, 6V, 7.2V, 8.4V und 9.6V
• Schnellladung in 52 Minuten
• Standardladung in 14 Stunden
• automatischer Entlade- / Ladevorgang
• benötigte Versorgungsspannung: 15V / 800mA
• Abmessungen: 85 x 78mm

PDF-Beschreibung zum Download --> K7300.PDF

EINSTELLEN DER EINGEBAUTEN UHR :
• Montieren Sie einen Shunt über den Anschluß CAL.
• Montieren Sie einen Shunt über Wahl 52Min (Schnelladestand).
• Montieren Sie einen Shunt über Wahl 1,2V (Laden von 1,2V-Batterien)
• Verbinden Sie einen DC-Netzstomadapter von 15V / 800mA (unser Typ PS1508) mit dem Speisungsanschluß.
• Bringen Sie das Trimmerpotentiometer RV1 in den mittleren Stand.
• Drücken Sie den Druckknopf SW1 ein. Normalerweise leuchtet die grüne LED auf.
• Nach 12 Sekunden erlischt die LED. Ist das nicht der Fall, dann muß der Trimmer zusätzlich abgestimmt werden. Nach links führt zu einer Zeitverkürzung, nach rechts zu einer Zeitverlängerung. • Entfernen Sie den CAL-Shunt.

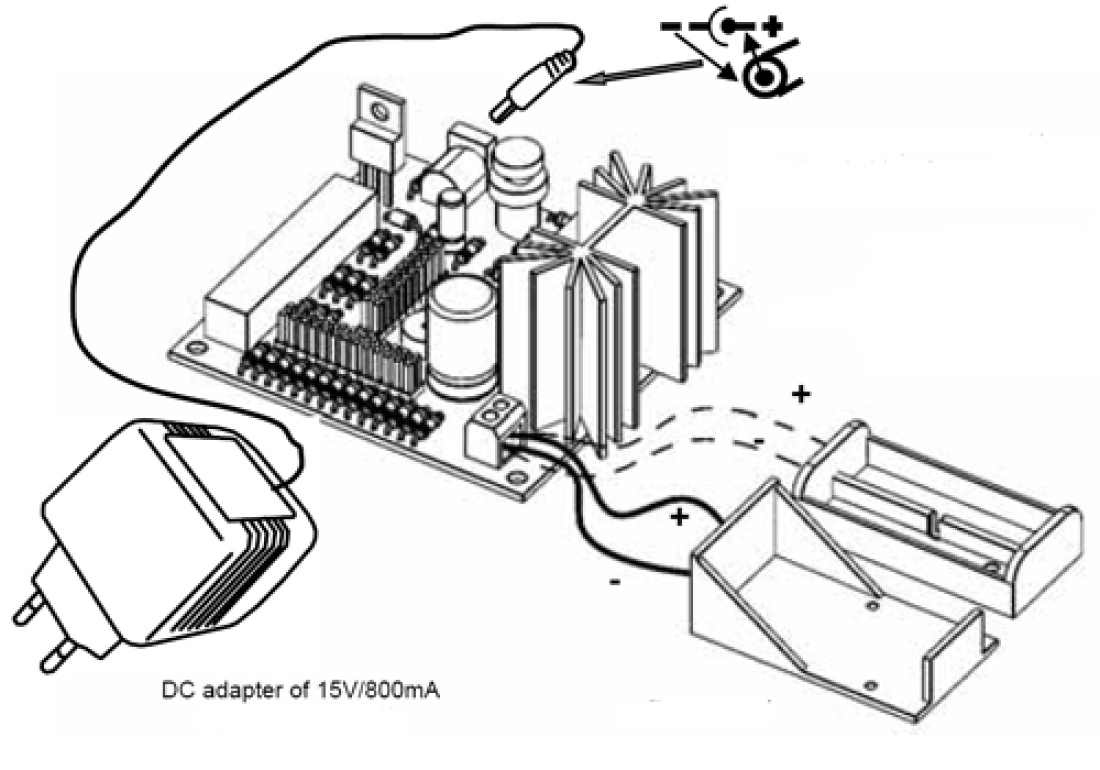

ANSCHLUSS
• Verbinden Sie eine Batterie mit den Anschlüssen ACCU + und -. Eventuell kann einer folgender Batteriehalter aus unserem Sortiment verwendet werden siehe dazu Links im Menü unter AKKUS BATTERIEN LADETECHNIK -> BATTERIEHALTER:

EINSTELLUNG FÜR NORMALES LADEN (14 stunden)
• Montieren Sie einen Shunt über den 14St.-Stand.
• Wählen Sie die angeschlossene Batteriespannung mit einem Shunt über den Anschluß 1,2V bis 9,6V.
• Wählen Sie mit einem Shunt den Ladestrom zwischen 15mA und 750 MA. Der Ladestrom einer Batterie kann bestimmt werden, indem die Leistung der Batterie durch 10 geteilt wird (wählen Sie dann den dieser Zahl am nächsten liegenden Ladestrom).

Beispiel: eine Batterie mit einer Leistung von 500mA/St. muß mit Strom von 50mA geladen werden, daher wählen Sie 55mA.

Drücken Sie auf den Druckknopf, um den Zyklus zu beginnen. Sollte die Batterie noch nicht ganz entladen sein, dann wird die rote LED aufleuchten, um anzudeuten, daß mit der Entladung begonnen wurde. Danach beginnt automatisch das Laden während 14St.

EINSTELLUNG FÜR SCHNELLADEN (52 min.)
• Montieren Sie einen Shunt über den 52Min.-Stand.
• Wählen Sie die angeschlossene Batteriespannung mit einem Shunt über den Anschluß 1,2V bis 9,6V.
• Wählen Sie mit einem Shunt den Ladestrom zwischen 15mA und 750 MA. Der Ladestrom der Batterie ist mit der Leistung der Batterie identisch.

Drücken Sie auf den Druckknopf, um den Zyklus zu beginnen. Sollte die Batterie noch nicht ganz entladen sein, dann wird die rote LED aufleuchten, um anzudeuten, daß mit der Entladung begonnen wurde. Danach beginnt automatisch das Laden während 52Min.
