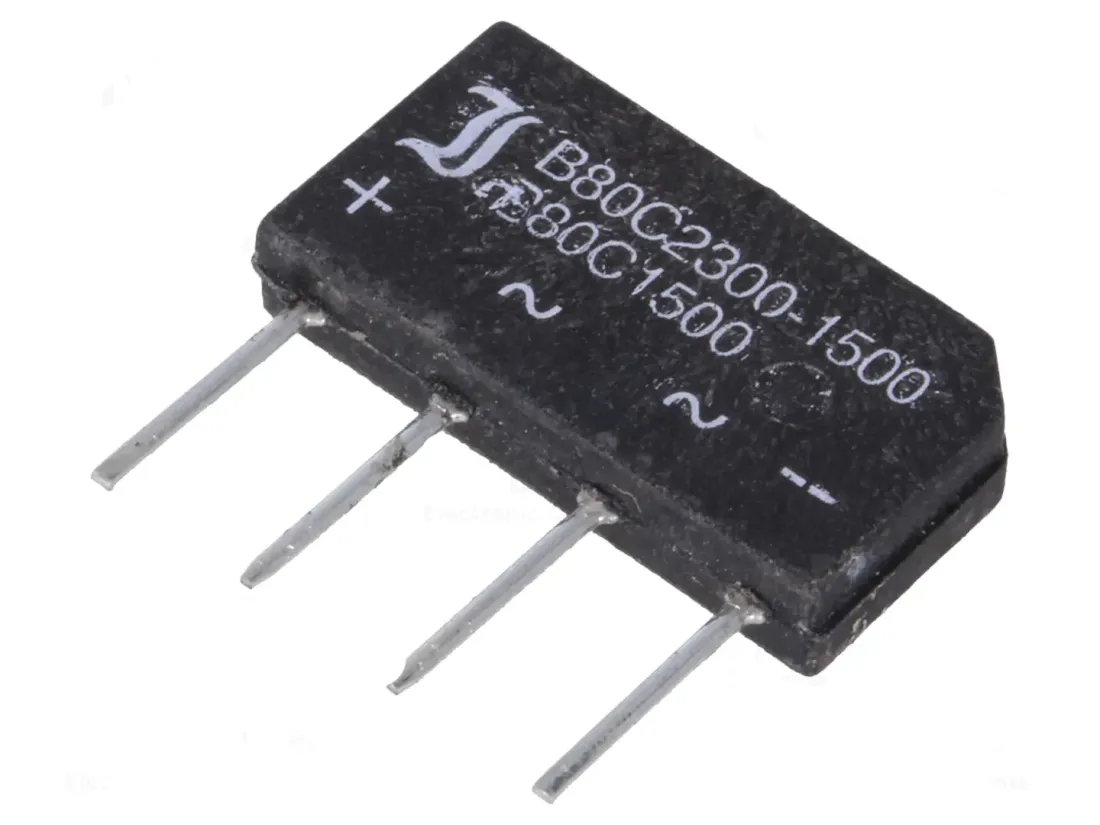

Silizium Brückengleichrichter TYP B80C 2300-1500A max 80V ~ 1,5A
Tec
hnische Daten: - Nennstrom: 1,5A
- Eingangswechselspannung VVRMS: 80V ~
- Periodische Spitzensperrspannung VRRM: 160V
- Gewicht: ca 1.3g
- Gehäusematerila UL94V-0 klassifiziert
- periodischer Spitzenstrom f>15Hz IFRM: max 10A (gültig wenn die Anschlussdrähte in 10mm Abstand vom Gehäuse auf Umgebungstemperatur gehalten werden)
- Stoßstrom für 50Hz Sinus Halbwelle TA025°C ISFM: 50A
- Grenzlastintegral, t< 10ms TA =25°C i²t : 12,5A²s
- Sperrschichttemperatur Tj: -50°C - +150°C
- Lagertemperatur Ts: -50°C - +150°c
- Dauergrenzstrom ohne Kühlblech TA=50°C R-load IFAV: 1,8A
- Dauergrenzstrom ohne Kühlblech TA=50°C C-load IFAV: 1,5A
- Dauergrenzstrom mit Kühlblech 300cm² TA=50°C R-load IFAV: 2,5A
- Dauergrenzstrom mit Kühlblech 300cm² TA=50°C C-load IFAV: 2,3A
- Sperrstrom Tj=25°C VR = VRRM IR: <10µA
- Wärmewiderstand Sperrschicht RthA: <40K/W (ohne Kühlblech)
- max. zulässiger Ladekondensator CL: 2500µF
- max. erforderlicher Schutzwiderstand Rt: 1,6 Ohm
