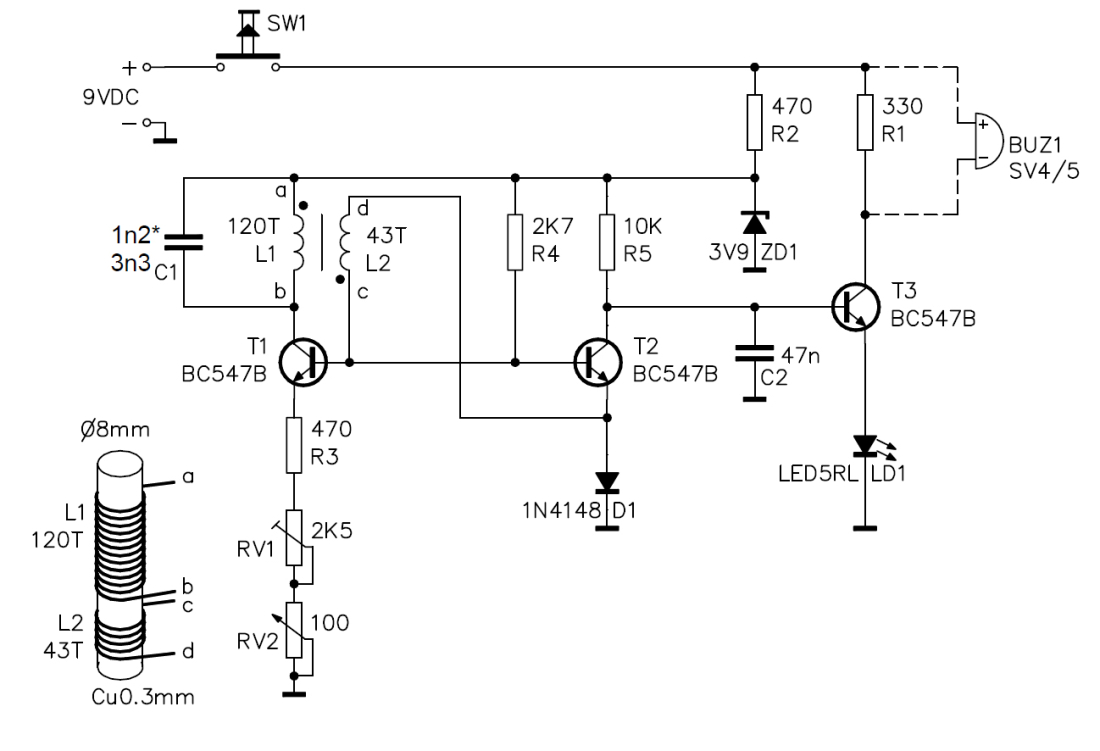

Metall detektor Metalldetektor 9V K7102 Velleman Bausatz WHADDA WSMI7102

Beim Bohren eines Loches gegen ein elektrisches Kabel stoßen, kann katastrophale Folgen haben. Das Anbohren von Gas-, Wasser oder Zentralheizungsrohren kann noch schlimmere Folgen haben. Mit diesem handlichen Metalldetektor kann vor dem Bohren geprüft werden, ob Metallobjekte in der Wand, der Decke oder dem Boden vorhanden sind. Eine LED zeigt an, wenn sich ein Metallteil im Empfangsbereich befindet. Wenn eine akustische Anzeige gewünscht wird, so kann auf dem vorgesehenen Platz ein Summer montiert werden.

Technische Daten

• Metalldetektionsreichweite: bis 8cm (3.15")
• Stromversorgung: 9V-Batterie
• LED-Anzeige (optional Summer)
• Abmessungen: 56 x 64mm
• Optional kann parallel zu R1 ein 5V/50mA Summer (zb Velleman SV4/5 nicht mitgeliefert!) angeschlossen werden, dann erfolgt zusätzlich noch eine Tonausgabe

Hinweise

• Wenn Sie Schwierigkeiten beim kalibrieren des Geräts haben (d.h. wenn die LED nicht ausgeht, wenn es kein Metall in der Nähe gibt), ersetzen Sie C1 durch einen keramischen 1.2nF (122) Kondensator. Die Ursache dieses Problems sind die Differenzen der Komponentenwerte und die Abweichungen beim Wickeln der Windungen entstehen.

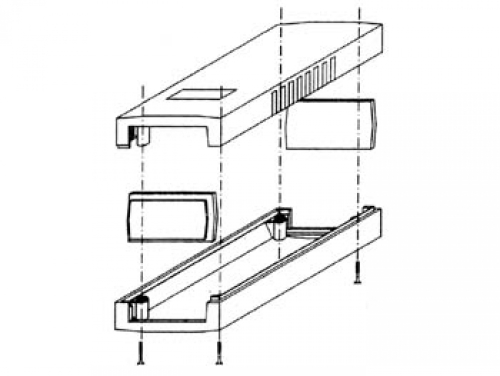

• Für diejenigen, die ein hörbares Signal möchten, ist auf der Platine einen Platz vorgesehen um einen Summer verbinden. Die kleine Leiterplatte ist speziell entworfen, sodass sie in das separat erhältliche Gehäuse des Typs G407 passt.

PDF-Beschreibung zum Download --> K7102.PDF

TEST UND ABSTIMMWEISE
1. Verbinden Sie eine 9V-Battterie mit der Halterung.
2. Stellen Sie sich irgendwo hin, wo sicher kein Metall in der Nähe ist.
3. Drehen Sie den Trimmer RV1 ganz im Uhrzeigersinn herum.
4. Drehen Sie das Potentiometer RV2 ganz entgegen Uhrzeigensinn herum.
5. Drücken Sie auf den Druckknopf und halten Sie diesen eingedrückt während der Feinabstimmung.
6. Drehen Sie RV1 entgegen Uhrzeigersinn herum bis die LED gerade nicht mehr leuchtet.
Die weitere Feinabstimmung während des Gebrauchs erfolgt jetzt nur noch mit dem Potentiometer RV2.

Einstellen auf Maximumempfindlichkeit: an RV2 drehen bis die LED schwach leuchtet. Sobald man in die Nähe eines Metallgegenstands kommt, wird die LED stärker leuchten. Die Leuchtkraft gibt die Entfernung oder die Größe des Gegen-stands an.
