DMX Schnittstelle USB Interface PC - DMX K8062 Velleman WHADDA Bausatz WSL8062

• diese Einheit kann DMX-Geräte über einen PC mit USB-Schnittstelle steuern

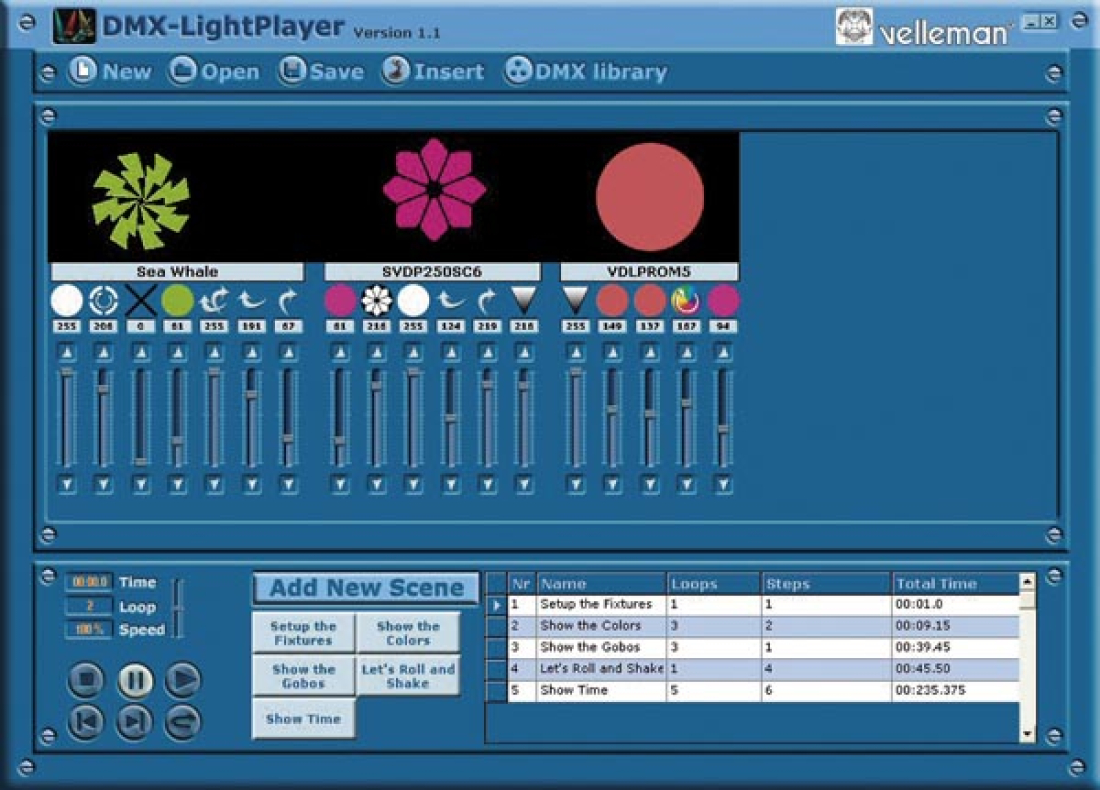

• Testsoftware und "DMX-Light Player" Software werden mitgeliefert, eine DLL wird zum Schreiben der Software verschafft
• darüber hinaus gibt es noch eine autonome Testfunktion (Bausatz muss nicht an den PC angeschlossen sein), die es ermöglicht, mit einem Tastendruck alle 512 Kanäle gleichzeitig zu aktivieren

Beschreibung:

• diese Einheit kann DMX-Geräte über einen PC mit USB-Schnittstelle steuern
• Testsoftware und "DMX-Light Player" Software werden mitgeliefert, eine DLL wird zum Schreiben der Software verschafft
• darüber hinaus gibt es noch eine autonome Testfunktion (Bausatz muss nicht an den PC angeschlossen sein), die es ermöglicht, mit einem Tastendruck alle 512 Kanäle gleichzeitig zu aktivieren
• Lieferumfang:
  • schönes Gehäuse
  • USB-Kabel
  • CD mit: Test Software, DLL für eigene Projekte, kostenloser "DMX-LIGHT PLAYER"

Technische Daten:

• angeschlossen und mit Strom versorgt über USB
• 512 DMX-Kanäle mit jeweils 256 Niveaus
• 3-poliger XLR-DMX-Ausgangsanschluss
• kompatibel mit Windows 98SE oder höher
• DLL zum Schreiben Ihrer eigenen Software mitgeliefert
• optionale 9V-Batterie erforderlich für die autonome Testfunktion
• 'Solid State' - Sicherungsschutz auf DMX-Ausgang
• Abmessungen: 106 x 101 x 44.5mm

Lieferumfang:

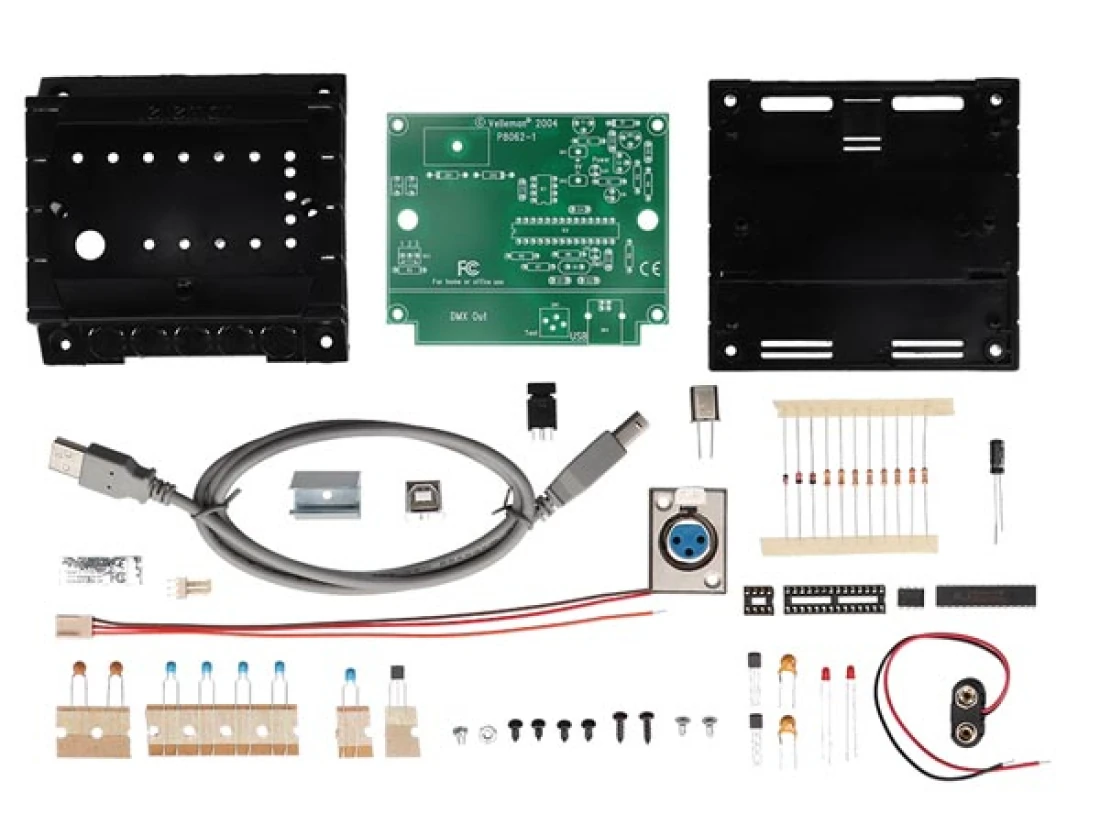

Lieferumfang: Gerät wird geliefert als Bausatz mit Gehäuse, USB-Kabel, CD mit: Test Software, DLL für eigene Projekte, kostenloser "DMX-LIGHT PLAYER"

PDF-Beschreibung zum Download --> K8062.PDF

PDF-Beschreibung zum Download --> DMX Light Player Beschreibung.PDF

PDF-Beschreibung zum Download --> DEMO DMX Light Player Beschreibung.PDF

PDF-Beschreibung zum Download --> Stand Alone Testmodus des K8062.PDF

STAND ‚ALONE '-TESTMODUS DER K8062
Für den 'Stand Alone' DMX-Testmodus muss eine 9V-Batterie zwischen den Anschlüssen SK1 (+) und SK2 (-) angeschlossen werden. Die Test-Taste SW1 wird verwendet um den Ablauf des Testmodus zu steuern.

Betrieb :
- Bei dem 'Stand Alone'-Testmodus darf die Einheit nicht mit dem Computer verbunden werden.
- Ein kurzer Tastendruck schaltet die Einheit ein. Die Strom-LED leuchtet auf und sendet allen 512 DMX-Kanälen den DMX-Code '0'.
- Der nächste Tastendruck erhöht den Code auf '1' bei allen Kanälen, der nächste Tastendruck erhöht den Code auf '2' usw.
- Die DMX-Signal-LED blinkt wenn die Test-Taste wiederholt eingedrückt wird.
- Die Blitze der LED werden länger, nachdem Sie wiederholt auf die Taste drücken.
- Wenn die Taste 256 Male eindrückt wird, schaltet der interne Zähler erneut auf 0 und die Einheit sendet wiederum allen 512 DMX-Kanälen den Code '0'.
- Wenn Sie z.B. einen Dimmer als Testgerät verwenden, werden Sie feststellen können, wie die Lichtstärke bei jedem Tastendruck zunimmt.
- Zum Ausschalten: die Taste 3 Sekunden eingedrückt halten bis die Strom-LED erlischt.
