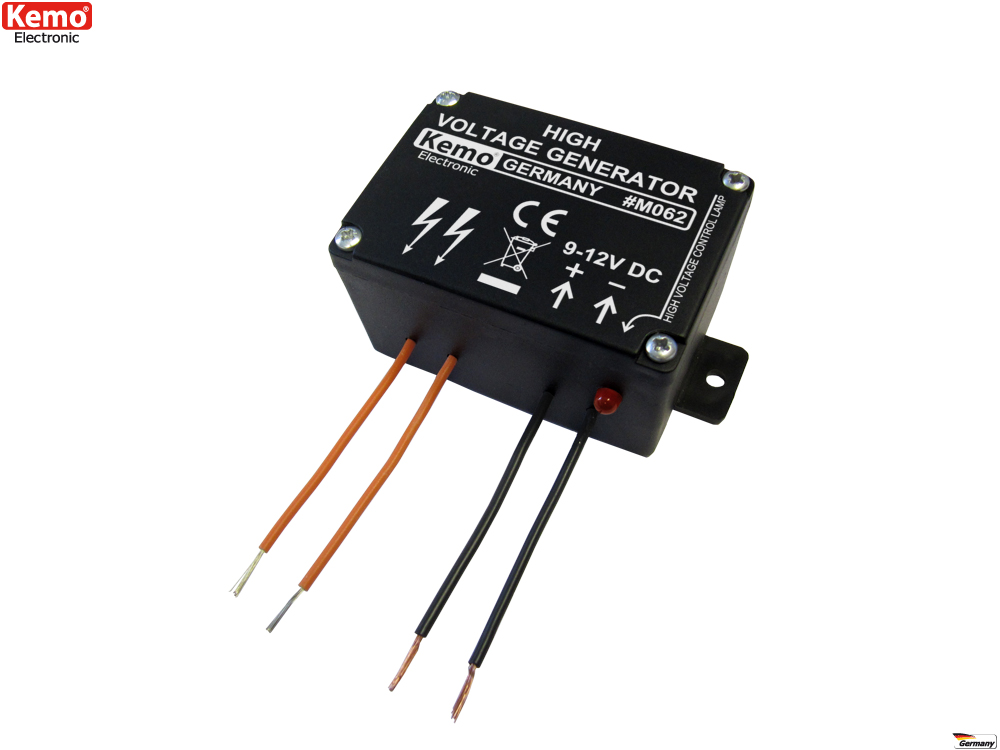

Weidezaungenerator 9V - 12V DC Hochspannungsgenerator max 1KV (1000V) M062 Kemo
Weidezaungenerator 9V - 12V DC Hochspannungsgenerator max 1KV (1000V) M062 Kemo
Dieser Mini Hochspannungs Weidezaungenerator erzeugt aus einer Batteriespannung von 9...12 Volt eine pulsierende schwache Hochspannung von ca. 1000 Volt. Für Kleintier-Elektrozäune, als Einbrecherschutz usw. Zum Betrieb eignet sich gut ein Handelsübliches stabilisiertes Netzteil oder Autobatterie. Das Module gibt Hochspannung in sehr langsamer Folge ab (ca 2-4Impulse/Sek). Es führt daher im Normalfall nicht zur Muskelverkrampfung und das Tier kann sich vom Zaun wieder lösen. Wenn Sie schwächere Impulse benötigen, zb für Kleintiere, dann können sich durch vorschalten eines Widerstandes die Spannung veringern. Je höher der Widerstand desto geringer die Spannung (Widerstand zb 10-220kOhm 0,25W)
ACHTUNG: Es ist zu beachten das der Spannungsimpuls zwar sehr gering ist (bei 1000V <2mA), trotzdem kann der Elektrische schlag Kranken und vorbelasteten Menschen schaden zufügen oder sogar tödlich enden (Menschen mit Herzschrittmachern z.b.). Es sind gut sichtbare Warnschilde an den Weidezaun anzubringen, und die zur Zeit geltenen VDE bestimmungen zu beachten, diese können Sie bei Ihren örtlichen Elektroinstallations Betrieb erfragen.
Sollten sie den Weidezaungenerator als Einbrecherschutz verwenden wollen, weisen wir Sie hiermit drauf hin das es ohne Sondergenemigung VERBOTEN ist, und Sie dadurch ernsthaft in Schwierigkeiten geraten können. (zb Er fällt vor Schreck die Treppe runter und Sie müssen ihm Schmerzensgeld bezahlen usw). Erkundigen Sie sich daher bitte vorher bei Ihrer örtlichen Polizei.
Technische Daten:
Achtung! Die Betriebsanleitung muss vor der Inbetriebnahme des Moduls gelesen werden!
Dieses Modul wird mit einer Gleichspannung von 9 - 12 V/DC betrieben. Die Stromaufnahme beträgt ca. 40 - 100 mA. Zum Betrieb eignet sich gut ein handelsübliches Steckernetzteil mit einer stabilisierten Ausgangsspannung von 12 V oder eine 12 V - Autobatterie. Die Hochspannung liegt zwischen den beiden Kabeln des Moduls, die mit dem Hochspannungspfeil gekennzeichnet sind. Um einen elektrischen Schlag zu bekommen, müssen beide Anschlüsse gleichzeitig berührt werden.
Am wirkungsvollsten ist es, wenn 2 blanke Drähte parallel in einem Abstand von ca. 20 mm gespannt werden und mit dem Hochspannungsausgang des Moduls verbunden werden. Wenn das Tier dann mit dem Maul, der Zunge oder der Nase, den Pfoten beide blanken Drähte gleichzeitig berührt, bekommt es einen elektrischen Schlag.
Wichtig:
In jedem Fall müssen die blanken Drähte, die bei Berührung elektrische Schläge austeilen sollen, isoliert befestigt werden! Dazu gibt es bei Händlern für die Landwirtschaft “Isolierhalter”. Es muss gewährleistet sein, dass es keine elektrische Verbindung zwischen den beiden Hochspannungsausgängen gibt. Es darf auch keine direkte Verbindung der beiden Hochspannungsdrähte durch Feuchtigkeit geben! Das würde zu einem Kurzschluss führen und in dieser Zeit ist der Weidezaungenerator wirkungslos.
Das Modul gibt Hochspannungsimpulse in sehr langsamer Folge ab (ca. 0,5 - 1 Impuls pro Sekunde). Es führt daher im Normalfall nicht zur Muskelverkrampfung und das Tier kann sich vom Zaun wieder lösen. Wenn Sie schwächere Hochspannungsimpulse brauchen (z.B. für sehr kleine Tiere), dann können Sie die Energie der elektrischen Schläge verringern, indem Sie in Serie mit jeder Ader der Hochspannungsleitung einen Vorwiderstand von 10 - 220 k (0,25 W) schalten. Je höher der Wert der Widerstände ist, desto schwächer werden die elektrischen Schläge.
Achtung! Wir möchten eindringlich darauf hinweisen, dass die elektrische Energie bei den Spannungsimpulsen zwar sehr gering ist (bei 1000 V < 2 mA), trotzdem kann der elektrische Schlag für kranke und schockgefährdete Menschen gefährlich sein. Bitte berücksichtigen Sie das bei der Installation! Es ist erforderlich, sich bei einem Fachmann nach den zur Zeit gültigen VDE-Sicherheitsbestimmungen zu erkundigen! Auf jedem Fall sind an den elektrisch geladenen Zäunen an gut sichtbaren Stellen Warnschilder anzubringen!
Wenn Sie den Weidezaungenerator als “Einbrecherschutz” im Haus installieren wollen (z.B. Türklinken und Schlösser unter Spannung setzen), dann wollen wir Sie hiermit darauf hinweisen, dass das ohne eine Sondergenehmigung der Polizei verboten ist! Die Rechtslage ist so, dass ein Einbrecher, auch wenn er mit bösen Absichten bei Ihnen einbricht, ein Recht auf Gesundheit und “Unversehrtheit” seines Körpers hat (er könnte vor Schreck z.B. die Treppe herunterfallen und Sie müssen dann Schmerzensgeld usw. bezahlen). In berechtigten Fällen ist aber sicherlich die Möglichkeit groß, eine solche Sondergenehmigung zur Installation eines Weidezaungenerators als Schutz gegen Einbrecher bei der Polizei zu bekommen. In jedem Fall müssen aber gut sichtbare Warnschilder aufgestellt werden!
Wichtig:
Die eingebaute Kontrollleuchte blinkt immer dann auf, wenn ein Hochspannungsimpuls erzeugt wird. Wenn diese Lampe nicht mehr aufblinkt, dann hat der Weidezaungenerator entweder keine Betriebsspannung (9 - 12 V) oder am Hochspannungskabel ist ein Kurzschluss oder die Hochspannung wird zu hoch belastet (zu langes Kabel, schlechte Isolierung an den Zaunpfählen). Die Lampe blinkt immer dann, wenn > 500 V Hochspannung da sind. Bei kleinerer Spannung oder gar keiner Hochspannung ist diese aus. Achtung: Wenn die Lampe nicht blinkt, dann garantiert das keine Spannungsfreiheit! Es können immer noch heftige Spannungsstöße kommen, diese sind eben nur kleiner als 500 V.
Falscher Anschluss, zu hohe Betriebsspannung (> 13,8 V), Dauerkurzschluss in der Hochspannungsleitung, Feuchtigkeit am Gerät usw. führen zur Zerstörung des Moduls. Weil jedes Modul sorgfältig auf Funktion geprüft wurde, ist deshalb ein Kulanzersatz nicht möglich. Bitte verwenden Sie zum Betrieb entweder eine ausreichend starke Batterie (die den Dauer-Stromverbrauch von 0,04 A abgeben kann) oder ein stabilisiertes Netzteil. Netzteile ohne Stabilisierung (Billig-Netzteile) haben bei geringer Belastung eine erheblich höhere Ausgangsspannung als angegeben (in Schalterstellung „12 V“ bis zu 18 V Ausgangsspannung) und zerstören dann sofort das Modul!
ACHTUNG: Es ist zu beachten das der Spannungsimpuls zwar sehr gering ist (bei 1000V <2mA), trotzdem kann der Elektrische schlag Kranken und vorbelasteten Menschen schaden zufügen oder sogar tödlich enden (Menschen mit Herzschrittmachern z.b.). Es sind gut sichtbare Warnschilde an den Weidezaun anzubringen, und die zur Zeit geltenen VDE bestimmungen zu beachten, diese können Sie bei Ihren örtlichen Elektroinstallations Betrieb erfragen.
Sollten sie den Weidezaungenerator als Einbrecherschutz verwenden wollen, weisen wir Sie hiermit drauf hin das es ohne Sondergenemigung VERBOTEN ist, und Sie dadurch ernsthaft in Schwierigkeiten geraten können. (zb Er fällt vor Schreck die Treppe runter und Sie müssen ihm Schmerzensgeld bezahlen usw). Erkundigen Sie sich daher bitte vorher bei Ihrer örtlichen Polizei.
Technische Daten:
- Betriebsspannung: 9...12 V=
- Stromaufnahme: ca. 40 mA
- Ausgangsspannung: pulsierend max. 1000 V / 0,5 Joule
- Pulsfrequenz: ca. 1 Hz (1 Impuls pro Sekunde)
- Hochspannungsanzeige: Glimmlampe
- Max. zulässige Hochspannungs-Kabellänge: 100 m
- Maße: ca. 72 x 50 x 42 mm (ohne Befestigungslaschen)
Achtung! Die Betriebsanleitung muss vor der Inbetriebnahme des Moduls gelesen werden!
Dieses Modul wird mit einer Gleichspannung von 9 - 12 V/DC betrieben. Die Stromaufnahme beträgt ca. 40 - 100 mA. Zum Betrieb eignet sich gut ein handelsübliches Steckernetzteil mit einer stabilisierten Ausgangsspannung von 12 V oder eine 12 V - Autobatterie. Die Hochspannung liegt zwischen den beiden Kabeln des Moduls, die mit dem Hochspannungspfeil gekennzeichnet sind. Um einen elektrischen Schlag zu bekommen, müssen beide Anschlüsse gleichzeitig berührt werden.
Am wirkungsvollsten ist es, wenn 2 blanke Drähte parallel in einem Abstand von ca. 20 mm gespannt werden und mit dem Hochspannungsausgang des Moduls verbunden werden. Wenn das Tier dann mit dem Maul, der Zunge oder der Nase, den Pfoten beide blanken Drähte gleichzeitig berührt, bekommt es einen elektrischen Schlag.
Wichtig:
In jedem Fall müssen die blanken Drähte, die bei Berührung elektrische Schläge austeilen sollen, isoliert befestigt werden! Dazu gibt es bei Händlern für die Landwirtschaft “Isolierhalter”. Es muss gewährleistet sein, dass es keine elektrische Verbindung zwischen den beiden Hochspannungsausgängen gibt. Es darf auch keine direkte Verbindung der beiden Hochspannungsdrähte durch Feuchtigkeit geben! Das würde zu einem Kurzschluss führen und in dieser Zeit ist der Weidezaungenerator wirkungslos.
Das Modul gibt Hochspannungsimpulse in sehr langsamer Folge ab (ca. 0,5 - 1 Impuls pro Sekunde). Es führt daher im Normalfall nicht zur Muskelverkrampfung und das Tier kann sich vom Zaun wieder lösen. Wenn Sie schwächere Hochspannungsimpulse brauchen (z.B. für sehr kleine Tiere), dann können Sie die Energie der elektrischen Schläge verringern, indem Sie in Serie mit jeder Ader der Hochspannungsleitung einen Vorwiderstand von 10 - 220 k (0,25 W) schalten. Je höher der Wert der Widerstände ist, desto schwächer werden die elektrischen Schläge.
Achtung! Wir möchten eindringlich darauf hinweisen, dass die elektrische Energie bei den Spannungsimpulsen zwar sehr gering ist (bei 1000 V < 2 mA), trotzdem kann der elektrische Schlag für kranke und schockgefährdete Menschen gefährlich sein. Bitte berücksichtigen Sie das bei der Installation! Es ist erforderlich, sich bei einem Fachmann nach den zur Zeit gültigen VDE-Sicherheitsbestimmungen zu erkundigen! Auf jedem Fall sind an den elektrisch geladenen Zäunen an gut sichtbaren Stellen Warnschilder anzubringen!
Wenn Sie den Weidezaungenerator als “Einbrecherschutz” im Haus installieren wollen (z.B. Türklinken und Schlösser unter Spannung setzen), dann wollen wir Sie hiermit darauf hinweisen, dass das ohne eine Sondergenehmigung der Polizei verboten ist! Die Rechtslage ist so, dass ein Einbrecher, auch wenn er mit bösen Absichten bei Ihnen einbricht, ein Recht auf Gesundheit und “Unversehrtheit” seines Körpers hat (er könnte vor Schreck z.B. die Treppe herunterfallen und Sie müssen dann Schmerzensgeld usw. bezahlen). In berechtigten Fällen ist aber sicherlich die Möglichkeit groß, eine solche Sondergenehmigung zur Installation eines Weidezaungenerators als Schutz gegen Einbrecher bei der Polizei zu bekommen. In jedem Fall müssen aber gut sichtbare Warnschilder aufgestellt werden!
Wichtig:
Die eingebaute Kontrollleuchte blinkt immer dann auf, wenn ein Hochspannungsimpuls erzeugt wird. Wenn diese Lampe nicht mehr aufblinkt, dann hat der Weidezaungenerator entweder keine Betriebsspannung (9 - 12 V) oder am Hochspannungskabel ist ein Kurzschluss oder die Hochspannung wird zu hoch belastet (zu langes Kabel, schlechte Isolierung an den Zaunpfählen). Die Lampe blinkt immer dann, wenn > 500 V Hochspannung da sind. Bei kleinerer Spannung oder gar keiner Hochspannung ist diese aus. Achtung: Wenn die Lampe nicht blinkt, dann garantiert das keine Spannungsfreiheit! Es können immer noch heftige Spannungsstöße kommen, diese sind eben nur kleiner als 500 V.
Falscher Anschluss, zu hohe Betriebsspannung (> 13,8 V), Dauerkurzschluss in der Hochspannungsleitung, Feuchtigkeit am Gerät usw. führen zur Zerstörung des Moduls. Weil jedes Modul sorgfältig auf Funktion geprüft wurde, ist deshalb ein Kulanzersatz nicht möglich. Bitte verwenden Sie zum Betrieb entweder eine ausreichend starke Batterie (die den Dauer-Stromverbrauch von 0,04 A abgeben kann) oder ein stabilisiertes Netzteil. Netzteile ohne Stabilisierung (Billig-Netzteile) haben bei geringer Belastung eine erheblich höhere Ausgangsspannung als angegeben (in Schalterstellung „12 V“ bis zu 18 V Ausgangsspannung) und zerstören dann sofort das Modul!
