Labornetzgerät 3V - 30V DC max 3A K7203 Velleman Bausatz WHADDA WSPC7203
Labornetzgerät 3V - 30V DC max 3A K7203 Velleman Bausatz WHADDA WSPC7203

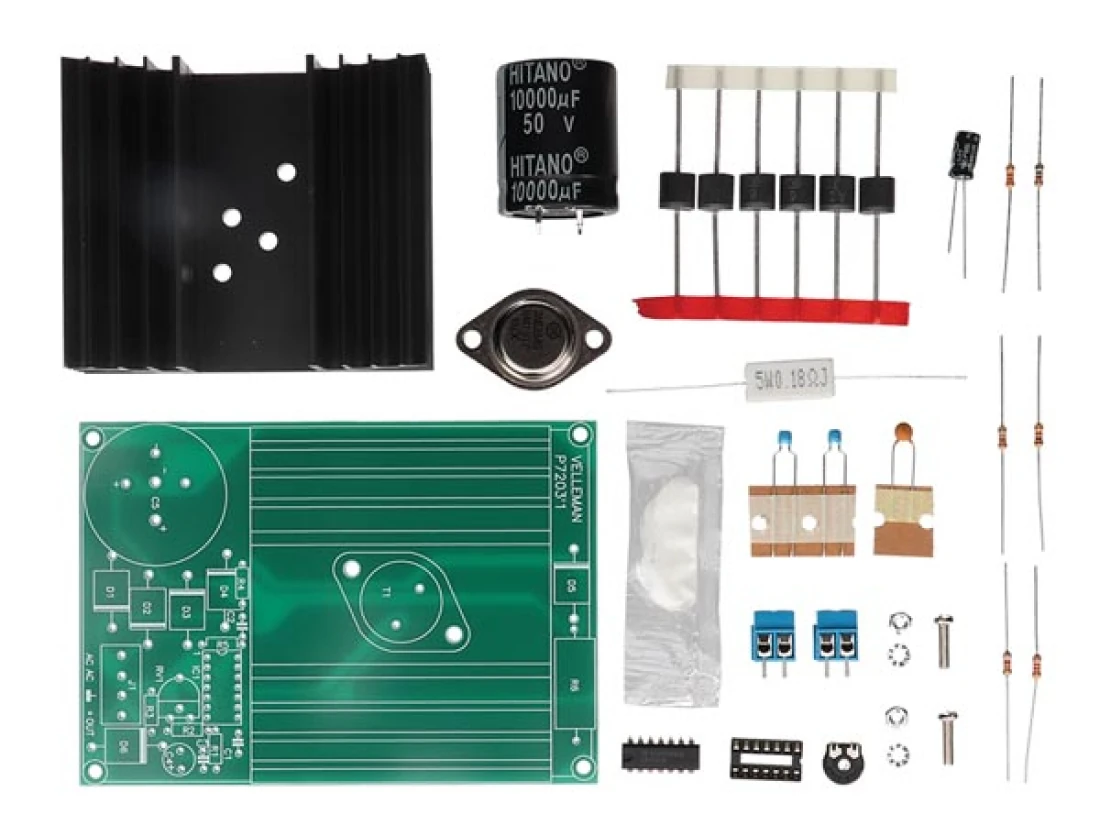

Dieser Bausatz eignet sich für alle Velleman-Bausätze, die eine stabilisierte Gleichspannung zwischen 3 und 30V mit maximaler Stromaufnahme von 3A brauchen. Selbstverständlich kann dieses Netzgerät auch für andere Zwecke verwendet werden. Wird das Trimmpotentiometer durch eine Variante mit Achse ersetzt ist auch die Verwendung als regelbares Netzgerät möglich. Lieferung inklusive Kühlkörper. Es können je nach gewünschter Ausgangsspannung verschiedene Transformatoren/Eingangsspannungen eingesetzt/gewählt werden (siehe Tabelle Bild 2). Mindesteingangsspannung 9V AC sowie max Eingangsspannung 30V AC.
Technische Daten
ANSCHLUSS
Je nach der Art des verwendeten Transformators kann jeweils das Gehäuse mit Bestellcode L750 oder L760 gebraucht werden.
Wird die Schaltung in ein anderes Gehäuse montiert, dann muß es sich um einen Typ mit den notwendigen Entlüftungslöchern (eventuell selbst anzubringen) handeln, damit die sich entwickelnde Wärme entweichen kann. Wird ein Metallgehäuse verwendet, dann muß es aus Sicherheitsgründen geerdet werden. Achten Sie darauf, daß das Kühlelement nicht mit dem Gehäuse in Berührung kommt, sonst wird ein Kurzschluß verursacht. Bei der Montage eines Ringkerntransformators muß darauf geachtet werden, daß der Befestigungsbolzen nicht mit dem Deckel in Berührung kommt, denn sonst wird der Transformator verbrennen.
TEST
Je nach der benötigten Ausgangsspannung muß der geeignete Transformator, angegeben in der Tabelle der Bauteilliste, angeschlossen werden. Wird eine zu hohe Eingangsspannung gewählt, dann kann es passieren, daß der Leistungstransistor überhitzt wird.
Die Secundärwicklung des Transformators wird mit den Punkten AC verbunden. Es kann passieren, daß der Transformator zwei Sekundärwicklungen hat, die dann eben entweder parallel oder in Serie eingebaut werden müssen. Den Farbkode finden Sie auf der Verpackung wieder.
- Die Primärwicklung des Transformators wird (aus Sicherheitsgründen) über einen Netzschalter und eine Sicherung mit der Netzspannung verbunden. Den Wert der Sicherung finden Sie in der Tabelle der Bauteilliste wieder.
- Schließen Sie zwischen den Punkten ‘GND’ und ‘+OUT’ ein Voltmeter an und regeln Sie mit ‘RV1’ nach, bis Sie die erwünschte Ausgangsspannung erreicht haben.
- Zwischen den Punkten ‘GND’ und ‘+OUT’ wird die zu speisende Schaltung angeschlossen. Achten Sie auf die Polarität!
Technische Daten
- Ausgangsspannung: einstellbar von 3 bis 30V, stabilisiert
- Ausgangsstrom: max. 3A
- Restwelligkeit: 0.5mV
- kurzschlussgeschützt
- überlastgeschützt
- Eingangsspannung: 9 bis 30V AC (von der gewünschten Ausgangsspannung abhängig)
- Transformator getrennt erhältlich (nicht mitgeliefert)
- Abmessungen: 130 x 91 x 50mm
ANSCHLUSS
Je nach der Art des verwendeten Transformators kann jeweils das Gehäuse mit Bestellcode L750 oder L760 gebraucht werden.
Wird die Schaltung in ein anderes Gehäuse montiert, dann muß es sich um einen Typ mit den notwendigen Entlüftungslöchern (eventuell selbst anzubringen) handeln, damit die sich entwickelnde Wärme entweichen kann. Wird ein Metallgehäuse verwendet, dann muß es aus Sicherheitsgründen geerdet werden. Achten Sie darauf, daß das Kühlelement nicht mit dem Gehäuse in Berührung kommt, sonst wird ein Kurzschluß verursacht. Bei der Montage eines Ringkerntransformators muß darauf geachtet werden, daß der Befestigungsbolzen nicht mit dem Deckel in Berührung kommt, denn sonst wird der Transformator verbrennen.
TEST
Je nach der benötigten Ausgangsspannung muß der geeignete Transformator, angegeben in der Tabelle der Bauteilliste, angeschlossen werden. Wird eine zu hohe Eingangsspannung gewählt, dann kann es passieren, daß der Leistungstransistor überhitzt wird.
Die Secundärwicklung des Transformators wird mit den Punkten AC verbunden. Es kann passieren, daß der Transformator zwei Sekundärwicklungen hat, die dann eben entweder parallel oder in Serie eingebaut werden müssen. Den Farbkode finden Sie auf der Verpackung wieder.
- Die Primärwicklung des Transformators wird (aus Sicherheitsgründen) über einen Netzschalter und eine Sicherung mit der Netzspannung verbunden. Den Wert der Sicherung finden Sie in der Tabelle der Bauteilliste wieder.
- Schließen Sie zwischen den Punkten ‘GND’ und ‘+OUT’ ein Voltmeter an und regeln Sie mit ‘RV1’ nach, bis Sie die erwünschte Ausgangsspannung erreicht haben.
- Zwischen den Punkten ‘GND’ und ‘+OUT’ wird die zu speisende Schaltung angeschlossen. Achten Sie auf die Polarität!
