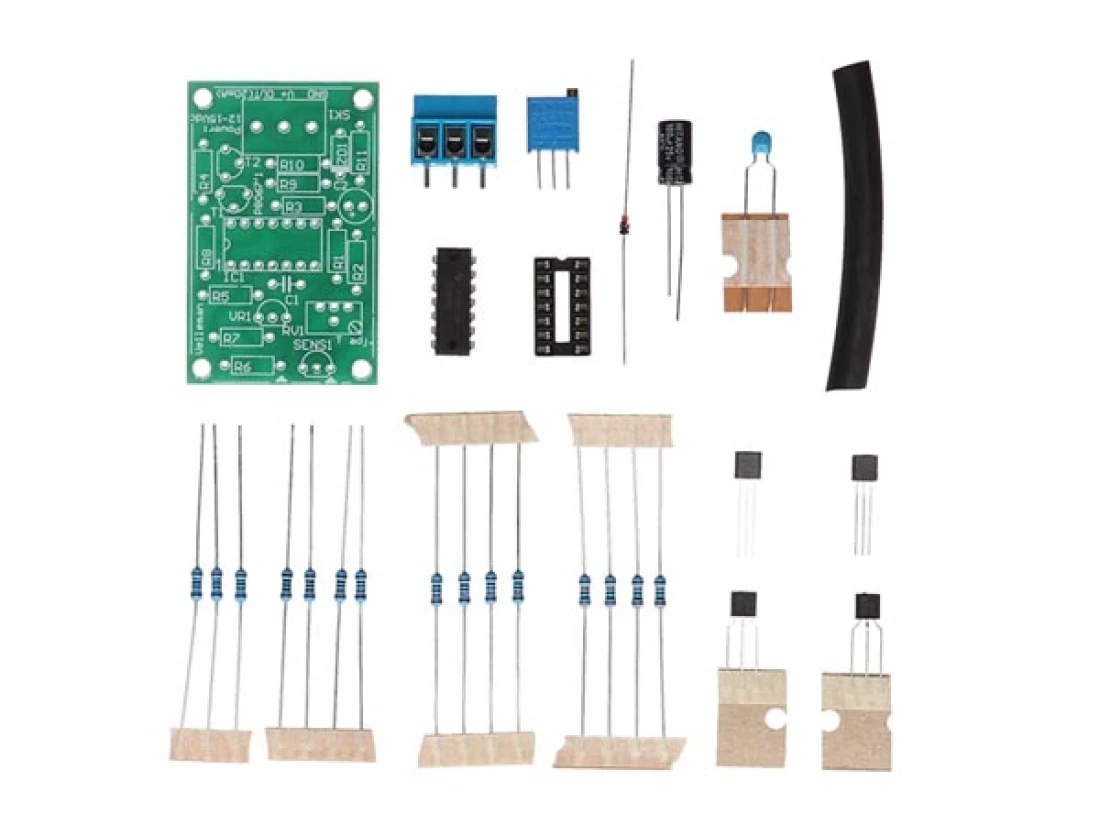

Temperatursensor Thermoschalter 12V K8067 WHADDA WSHA8067
Temperatursensor Thermoschalter 12V K8067 WHADDA WSHA8067
Vielseitiger Temperaturfühler mit Stromtreiber-Ausgang. Zum überwachen von Temperaturen bei der Heizung, Kühlung, Geräten, Schwimmbad und vieles mehr. Regelung mit nur einer Taste
Technische Daten:
PDF-Beschreibung zum Download --> K8067.PDF
Auch als fertig aufgebautes Modul lieferbar: https://www.luedeke-elektronic.de/product_info.php?products_id=2645
SENSOR LM335

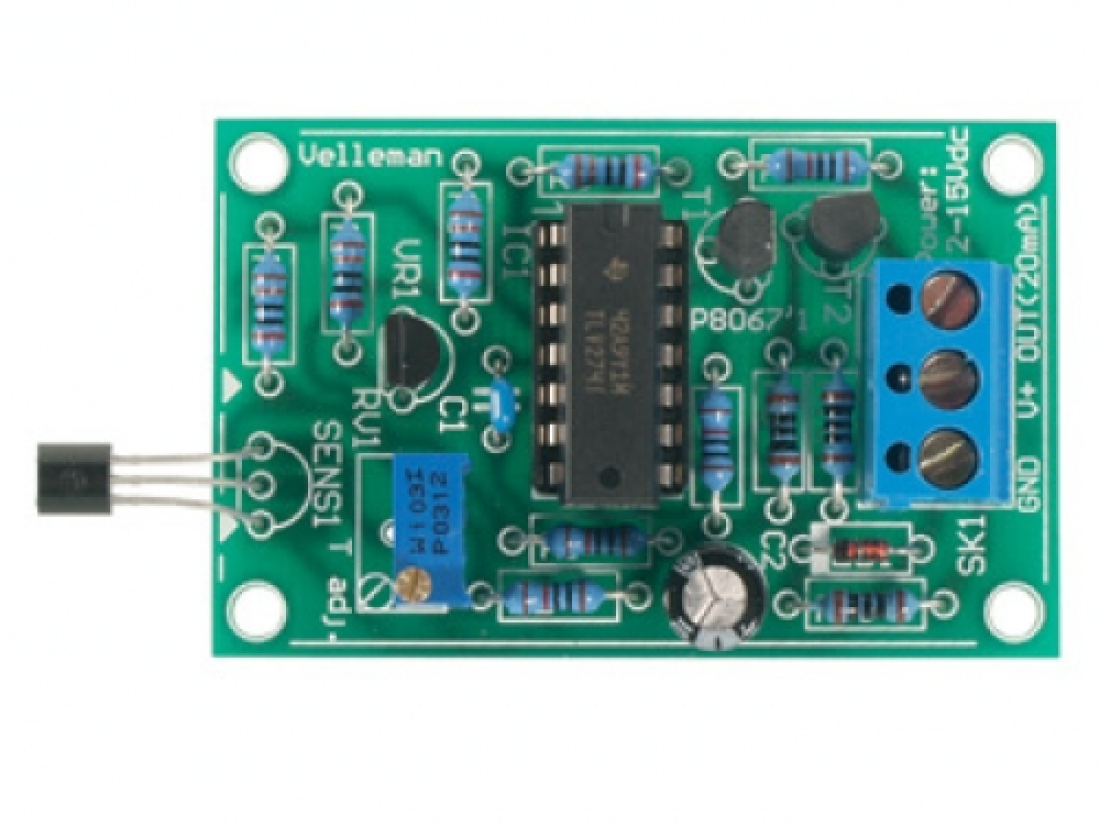

Der Sensor entfernt montieren (Abb. 1.0) anstatt auf der Leiterplatte (Abb. 2.0) ist möglich. Löten Sie schließlich die Anschlüsse.
Aus einer Entfernung:
Verwenden Sie ein abgeschirmtes Kabel(Abb. 3.0) und verbinden Sie Abschirmung mit der Erdung (Sensorpin mit Pfeilchen auf der Leiterplatte angezeigt, siehe Abb. 4.0)
ACHTUNG: Max. Entfernung von Sensor zur Leiterplatte: 1m
Sensor und Leiterplatte müssen immer vor Feuchte geschützt werden. Verwenden Sie einen Schrumpfschlauch oder Harz um den Sensor zu schützen, Abb 5.0.
Denken Sie daran, dass der Sensor eine thermische Reaktionszeit von mindestens 4 Minuten in ruhiger Luft hat. Einen Schrumpfschlauch oder Harz anbringen wird die thermische Reaktionszeit verlängern.
Unmittelbar auf der Platine:
Befolgen Sie die Montageschritte in Abbildungen 6.0 bis 6.2 wenn Sie den Sensor unmittelbar auf der Platine montieren wollen.
VERBINDUNG MIT EINER SCHNITTSTELLENKARTE ODER APPLIKATION :

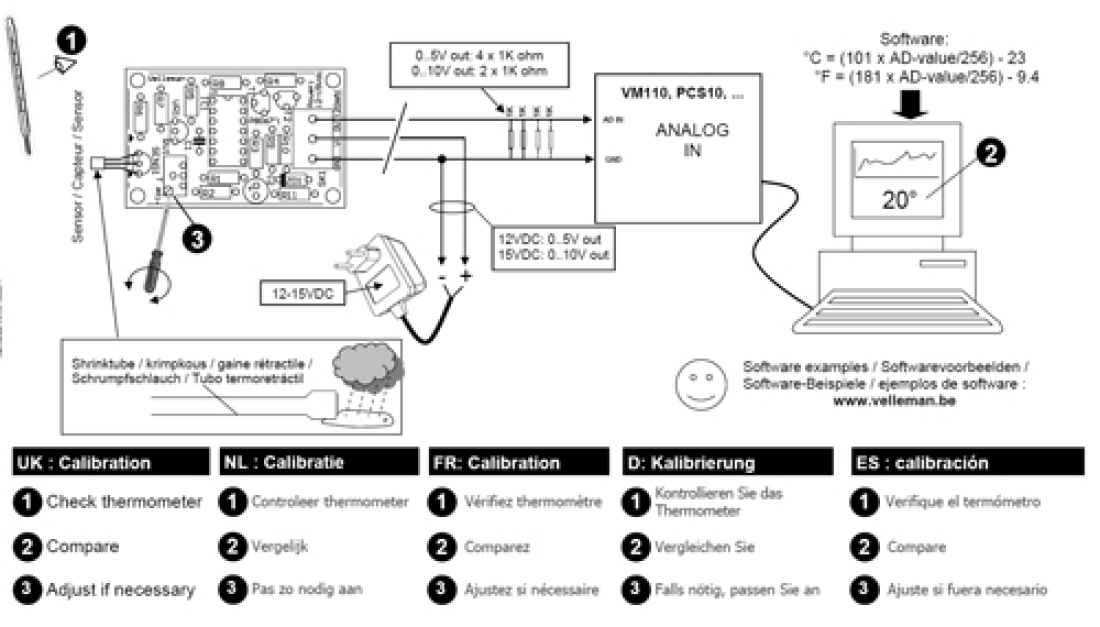

Die meisten Applikationen erfordern 0..5V oder 0..10V. Um den Strom in die erforderliche Spannung umzuwandeln, müssen Sie einen Widerstand zwischen der Schnittstelle und der Erdung anbringen. Um den Widerstandswert zu berechnen, teilen Sie die max. gewünschte Spannung (z.B. 5V) durch 0.02. Das Ergebnis ist der erforderliche Widerstandswert in Ohm. Z.B.: 5/0.02 = 250 Ohm (4 x 1K Ohm Widerstand in Parallelschaltung). Siehe Diagramm 7.0.
SOFTWARE :
Auf unserer Website können Sie Beispielsoftware in VB6 finden. Quellcode wird mitgeliefert. Verwenden Sie den Quellcode als Leitfaden um Ihre eigenen Applikationen zu schreiben.
Die folgende Formel konvertiert den Wert des AD-Wandlers in °C: °C = (101 * AD-Wert / 256) - 23
'256' ist ein Wert verwendet mit einem 8-Bit AD-Wandler. Für einen 10-Bit-Wandler, verwenden Sie '1024'
KALIBRIERUNG :
Verbinden Sie den Sensor mit der Schnittstellenkarte und versorgen Sie die Sensorplatine mit Strom. Warten Sie 15 Minuten, sodass sich die Einheit die Zimmertemperatur anpassen kann und legen Sie einen zuverlässigen Thermometer neben den Sensor. Lassen Sie Ihre Software oder die Testsoftware ablaufen. Regeln Sie 'T adj' auf der K8067-Leiterplatte bis die angezeigte Temperatur mit der Temperatur des Thermometers übereinstimmt.
Wenn Sie bei der Kalibrierung die Software nicht starten können, befolgen Sie diese Schritte: - Verbinden Sie einen 500 Ohm Widerstand (2 x 1K Parallelschaltung) zwischen GND und OUT.
- Legen Sie eine Spannung (15VDC) an.
- Warten Sie 15 Minuten, sodass sich die Einheit die Zimmertemperatur anpassen kann und legen Sie einen zuverlässigen Thermometer neben den Sensor.
- Lesen Sie die Temperatur ab. Teilen Sie den abgelesenen Wert durch 100 (z.B. 25,6°C = 0.256)
- Addieren Sie 0.23 (0.256 + 0.23 = 0.486).
- Vervielfachen Sie mit 10 (0.486 x 10 = 4.86).
- Messen Sie mit einem Voltmeter die Spannung des 500 Ohm Widerstandes.
- Regeln Sie 'T adj' bis Sie die berechnete Spannung bekommen (z.B. 4.86V).
Technische Daten:
- Spannungversorgung:
- -12VDC für 0..5V Ausgangsspannung
- -15VDC für 0..10V
- Ausgangsspannung Stromverbrauch: 30mA max.
- Messbereich: -20°C bis +70°C ((-4°F bis +158°F)
- Ausgang: 0 bis 20mA
- Stromtreiber-Schnittstelle maximal 10V an 500ohm
- Eingang: linearer Präzisions-Kelvin-Sensor
- Abmessungen: 55x35x15mm
PDF-Beschreibung zum Download --> K8067.PDF
Auch als fertig aufgebautes Modul lieferbar: https://www.luedeke-elektronic.de/product_info.php?products_id=2645
SENSOR LM335
Der Sensor entfernt montieren (Abb. 1.0) anstatt auf der Leiterplatte (Abb. 2.0) ist möglich. Löten Sie schließlich die Anschlüsse.
Aus einer Entfernung:
Verwenden Sie ein abgeschirmtes Kabel(Abb. 3.0) und verbinden Sie Abschirmung mit der Erdung (Sensorpin mit Pfeilchen auf der Leiterplatte angezeigt, siehe Abb. 4.0)
ACHTUNG: Max. Entfernung von Sensor zur Leiterplatte: 1m
Sensor und Leiterplatte müssen immer vor Feuchte geschützt werden. Verwenden Sie einen Schrumpfschlauch oder Harz um den Sensor zu schützen, Abb 5.0.
Denken Sie daran, dass der Sensor eine thermische Reaktionszeit von mindestens 4 Minuten in ruhiger Luft hat. Einen Schrumpfschlauch oder Harz anbringen wird die thermische Reaktionszeit verlängern.
Unmittelbar auf der Platine:
Befolgen Sie die Montageschritte in Abbildungen 6.0 bis 6.2 wenn Sie den Sensor unmittelbar auf der Platine montieren wollen.
VERBINDUNG MIT EINER SCHNITTSTELLENKARTE ODER APPLIKATION :
Die meisten Applikationen erfordern 0..5V oder 0..10V. Um den Strom in die erforderliche Spannung umzuwandeln, müssen Sie einen Widerstand zwischen der Schnittstelle und der Erdung anbringen. Um den Widerstandswert zu berechnen, teilen Sie die max. gewünschte Spannung (z.B. 5V) durch 0.02. Das Ergebnis ist der erforderliche Widerstandswert in Ohm. Z.B.: 5/0.02 = 250 Ohm (4 x 1K Ohm Widerstand in Parallelschaltung). Siehe Diagramm 7.0.
SOFTWARE :
Auf unserer Website können Sie Beispielsoftware in VB6 finden. Quellcode wird mitgeliefert. Verwenden Sie den Quellcode als Leitfaden um Ihre eigenen Applikationen zu schreiben.
Die folgende Formel konvertiert den Wert des AD-Wandlers in °C: °C = (101 * AD-Wert / 256) - 23
'256' ist ein Wert verwendet mit einem 8-Bit AD-Wandler. Für einen 10-Bit-Wandler, verwenden Sie '1024'
KALIBRIERUNG :
Verbinden Sie den Sensor mit der Schnittstellenkarte und versorgen Sie die Sensorplatine mit Strom. Warten Sie 15 Minuten, sodass sich die Einheit die Zimmertemperatur anpassen kann und legen Sie einen zuverlässigen Thermometer neben den Sensor. Lassen Sie Ihre Software oder die Testsoftware ablaufen. Regeln Sie 'T adj' auf der K8067-Leiterplatte bis die angezeigte Temperatur mit der Temperatur des Thermometers übereinstimmt.
Wenn Sie bei der Kalibrierung die Software nicht starten können, befolgen Sie diese Schritte: - Verbinden Sie einen 500 Ohm Widerstand (2 x 1K Parallelschaltung) zwischen GND und OUT.
- Legen Sie eine Spannung (15VDC) an.
- Warten Sie 15 Minuten, sodass sich die Einheit die Zimmertemperatur anpassen kann und legen Sie einen zuverlässigen Thermometer neben den Sensor.
- Lesen Sie die Temperatur ab. Teilen Sie den abgelesenen Wert durch 100 (z.B. 25,6°C = 0.256)
- Addieren Sie 0.23 (0.256 + 0.23 = 0.486).
- Vervielfachen Sie mit 10 (0.486 x 10 = 4.86).
- Messen Sie mit einem Voltmeter die Spannung des 500 Ohm Widerstandes.
- Regeln Sie 'T adj' bis Sie die berechnete Spannung bekommen (z.B. 4.86V).
