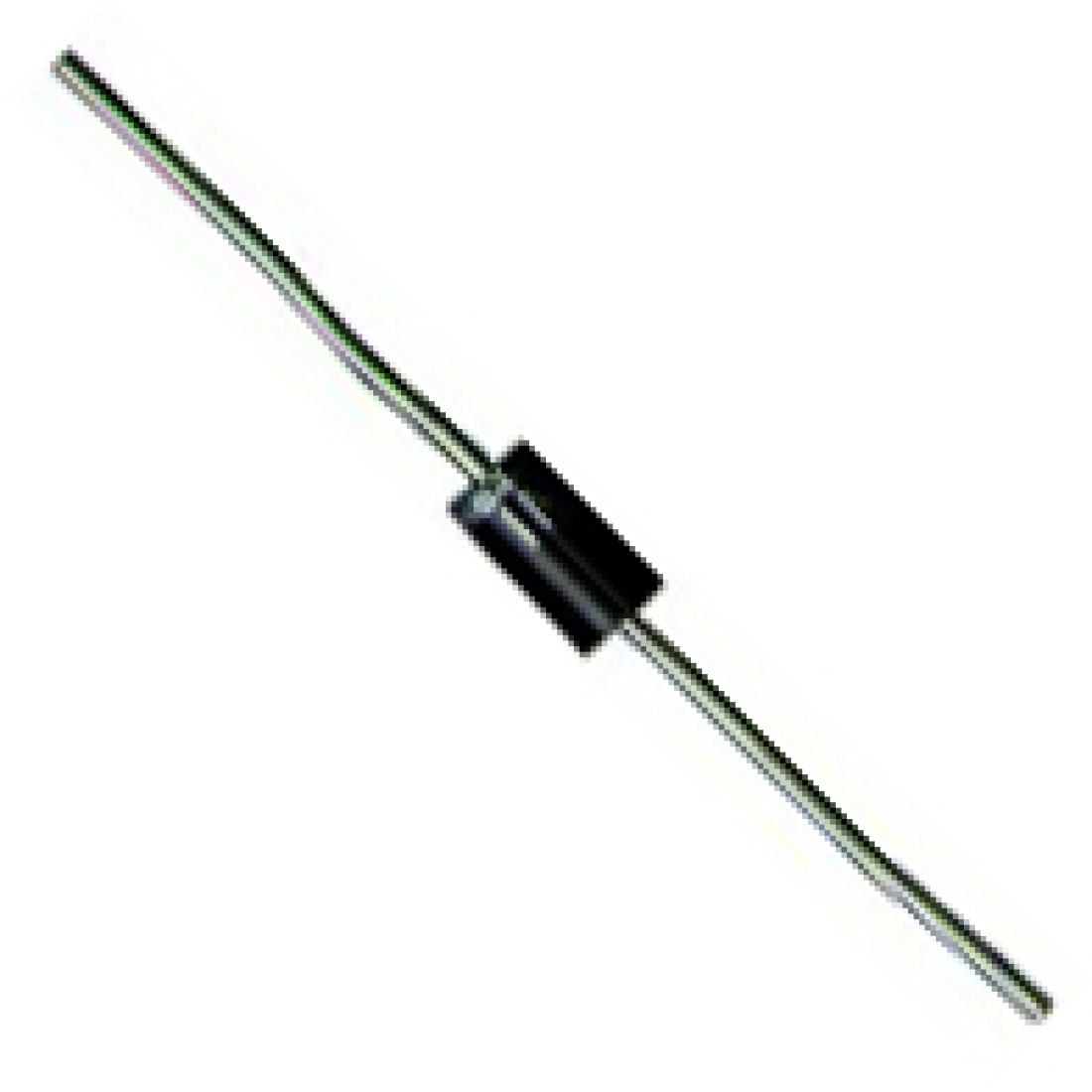

Silizium Gleichrichter Diode BA159

Silizium Gleichrichterdiode BA 159

Technische Daten:

• Nennstrom 1A
• periodische Spitzensperrspannung VRRM: 1000V
• RMS Spannung VRMG: 700V

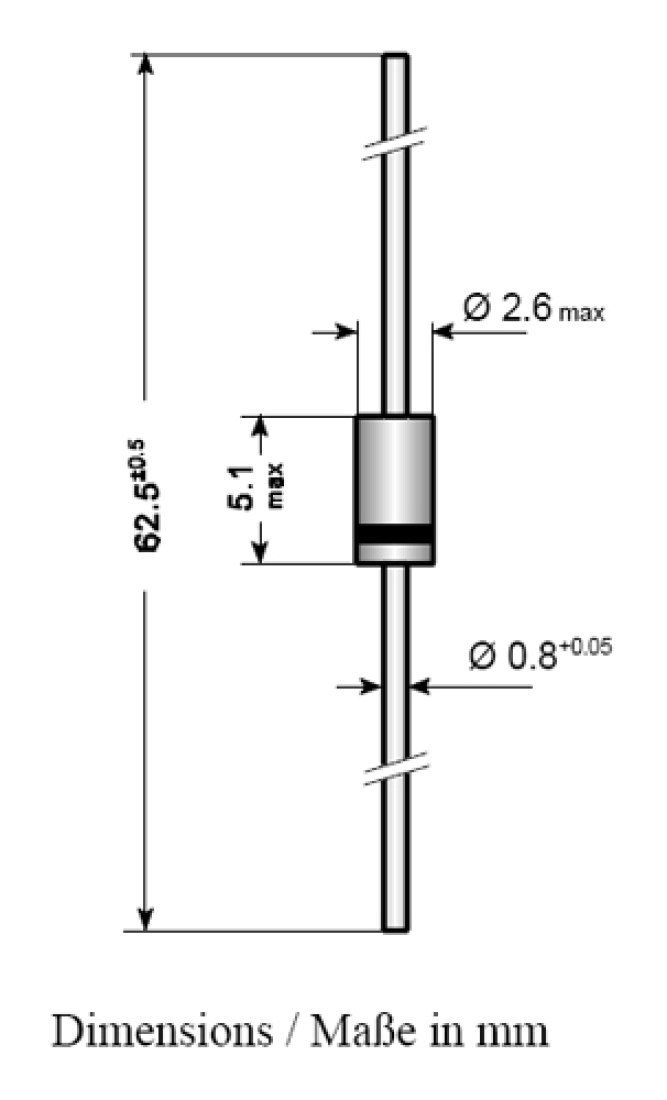

• Kunststoffgehäuse DO-41
• Gehäusematerial UL94V-0 klassifiziert
• Gewicht: 0,4g
• Stoßspitzensperrspannung VRSM: 1000V
• Dauergrenzstrom in Einwegschaltung mit R-Lat TA=50°C IFAV: 1A (gültig wenn die Anschlussdrähte 10mm abstand vom Gehäuse auf Umgebungstemperatur gehalten werden)
• Periodischer Spitzenstrom f>15Hz IFRM: 10A (gültig wenn die Anschlussdrähte 10mm abstand vom Gehäuse auf Umgebungstemperatur gehalten werden)
• Grenzlastintegral t>10ms TA=25°C i²t : 6 A²s
• Stoßstrom für eine 50Ht Sinus Halbwelle TA=25°C IFSM: 35A
• Sperrschicht- und Lagertemperatur Tj und Ts: -50°C - +175°C
• Durchlaßspannung Tj=25°C IF=1A VF: <1,3V
• Sperrstrom Tj =25°C VR=VRRM IR: <5 μA
• Sperrstrom Tj =125°C VR=VRRM IR: <100 μA
• Kapazität bei f-1Mhz VR=1000V Ctot 1,9pF
• Sperrverzug IR=1A to/auf IR =0.25A Trr <300ns
• Wärmewiderstand Sperrschit - umgebende Luft RthA:<45K/W (gültig wenn die Anschlussdrähte 10mm abstand vom Gehäuse auf Umgebungstemperatur gehalten werden)
