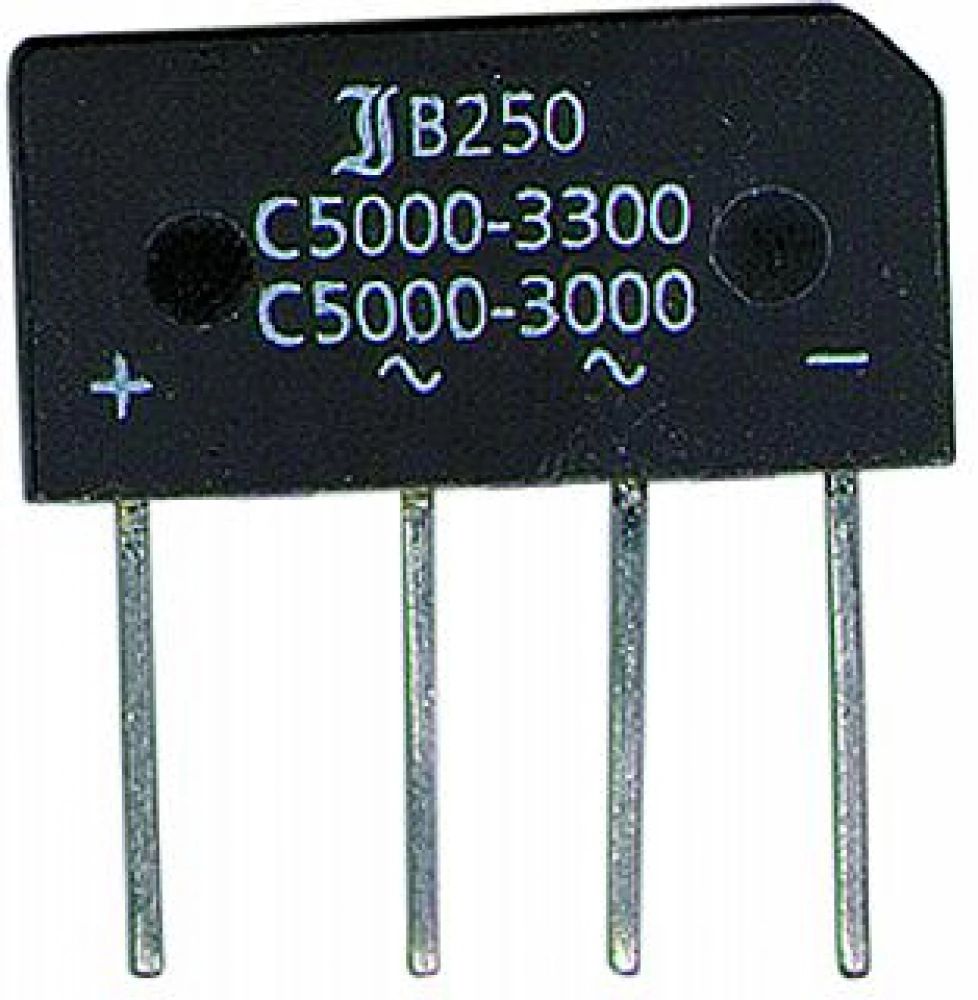

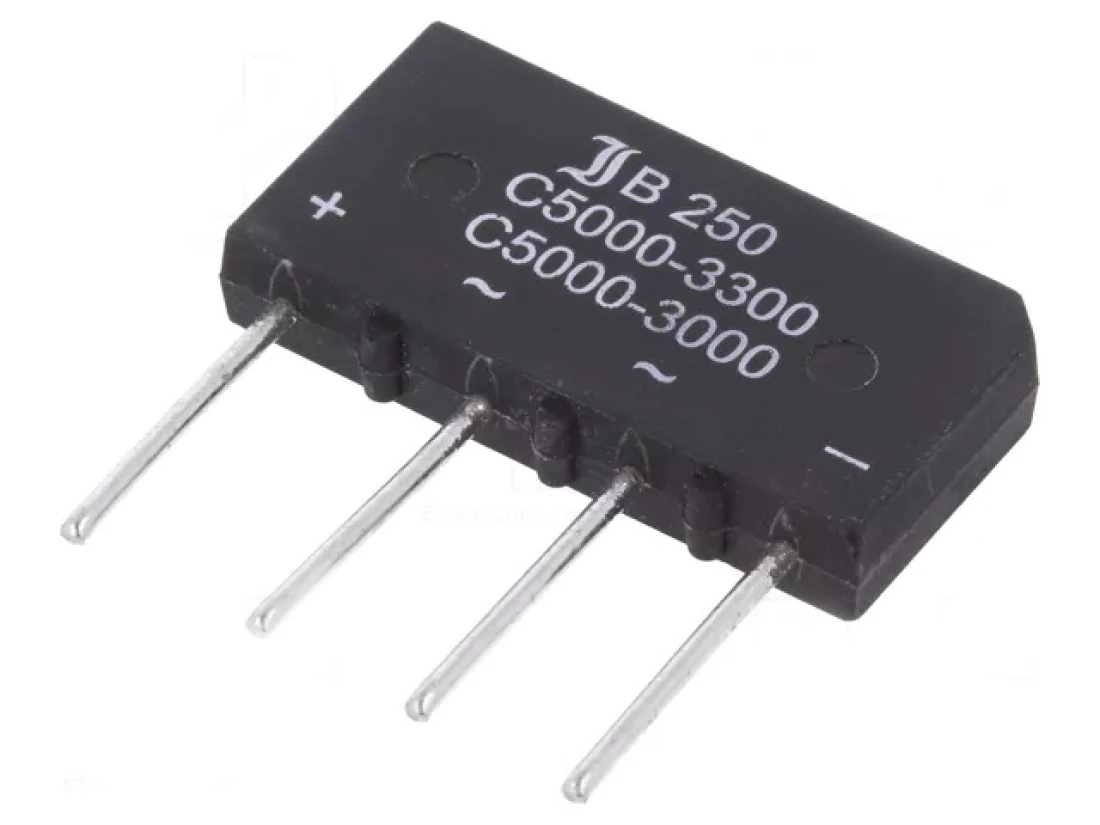

Silizium Brückengleichrichter TYP B250C 5000-3300 max 250V ~ 5A
Tec
hnische Daten: - Nennstrom: 5A / 3,3A
- Eingangswechselspannung VVRMS: 250V ~
- Periodische Spitzensperrspannung VRRM: 600V
- Abmessung: 32 x 5.6 x 17mm
- Gewicht: ca 9g
- Gehäusematerila UL94V-0 klassifiziert
- periodischer Spitzenstrom f>15Hz IFRM: max 30A (gültig wenn die Anschlussdrähte in 10mm Abstand vom Gehäuse auf Umgebungstemperatur gehalten werden)
- Stoßstrom für 50Hz Sinus Halbwelle TA025°C ISFM: 150A
- Grenzlastintegral, t< 10ms TA =25°C i²t : 110A²s
- Sperrschichttemperatur Tj: -50°C - +150°C
- Lagertemperatur Ts: -50°C - +150°c
- Dauergrenzstrom ohne Kühlblech TA=50°C R-load IFAV: 4,0A
- Dauergrenzstrom ohne Kühlblech TA=50°C C-load IFAV: 3,3A
- Dauergrenzstrom mit Kühlblech 300cm² TA=50°C R-load IFAV: 5,8A
- Dauergrenzstrom mit Kühlblech 300cm² TA=50°C C-load IFAV: 5,0A
- Sperrstrom Tj=25°C VR = VRRM IR: <10µA
- Wärmewiderstand Sperrschicht RthA: <20K/W (ohne Kühlblech)
- max. zulässiger Ladekondensator CL: 1500µF
- max. erforderlicher Schutzwiderstand Rt: 4,0 Ohm
