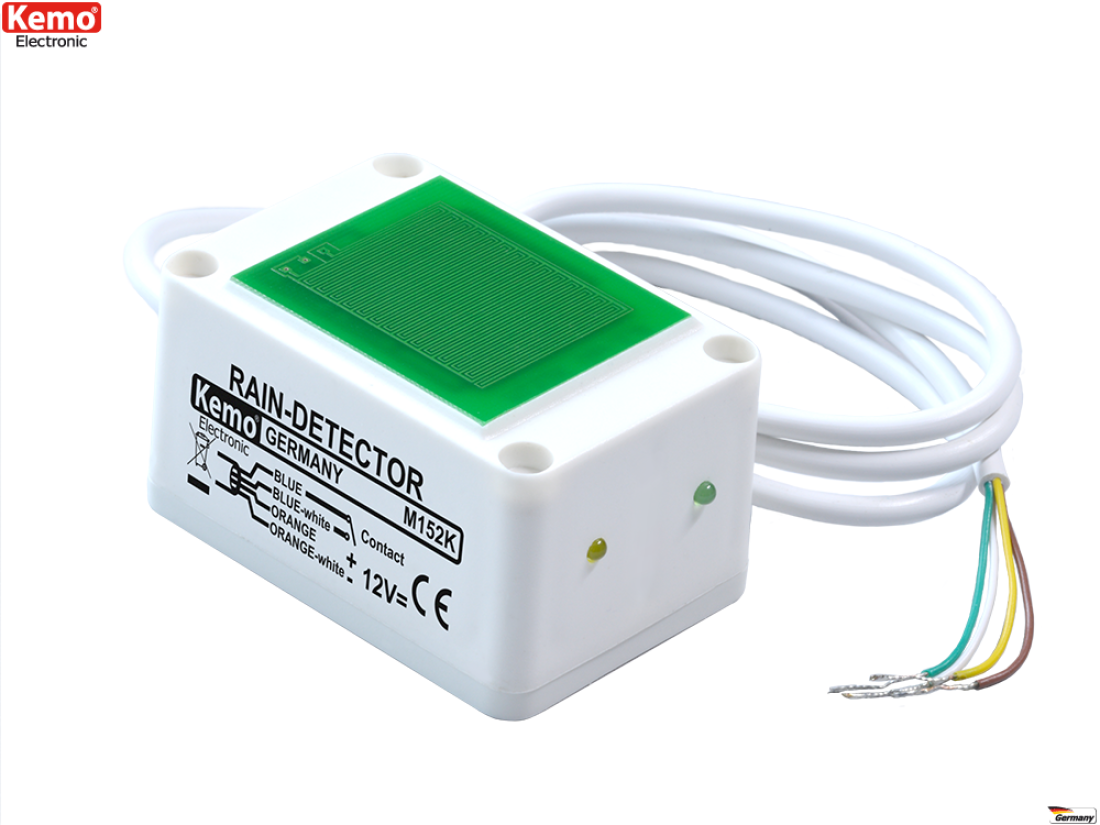

Regensensor Wassersensor 12V DC kapazitiv M152K Kemo
Regensensor Wassersensor 12V DC kapazitiv M152K Kemo
NEU
Wenn die vollständig isolierte Sensorplatte nass wird (z.B. Regentropfen), dann schaltet ein Relais ein. Im Gegensatz zu Regenmeldern mit einem Metall- Sensor arbeitet dieser Sensor kapazitiv. Das heißt, er schaltet auch bei Berührung mit destilliertem Wasser (bei ganz sauberem Regen). Damit können dann Dachfenster geschlossen, Markisen eingefahren oder nur Regen gemeldet werden. 2 eingebaute LED`s zeigen die Funktion an. Die Empfindlichkeit ist einstellbar.
Technische Daten:
Aufbauanweisung:

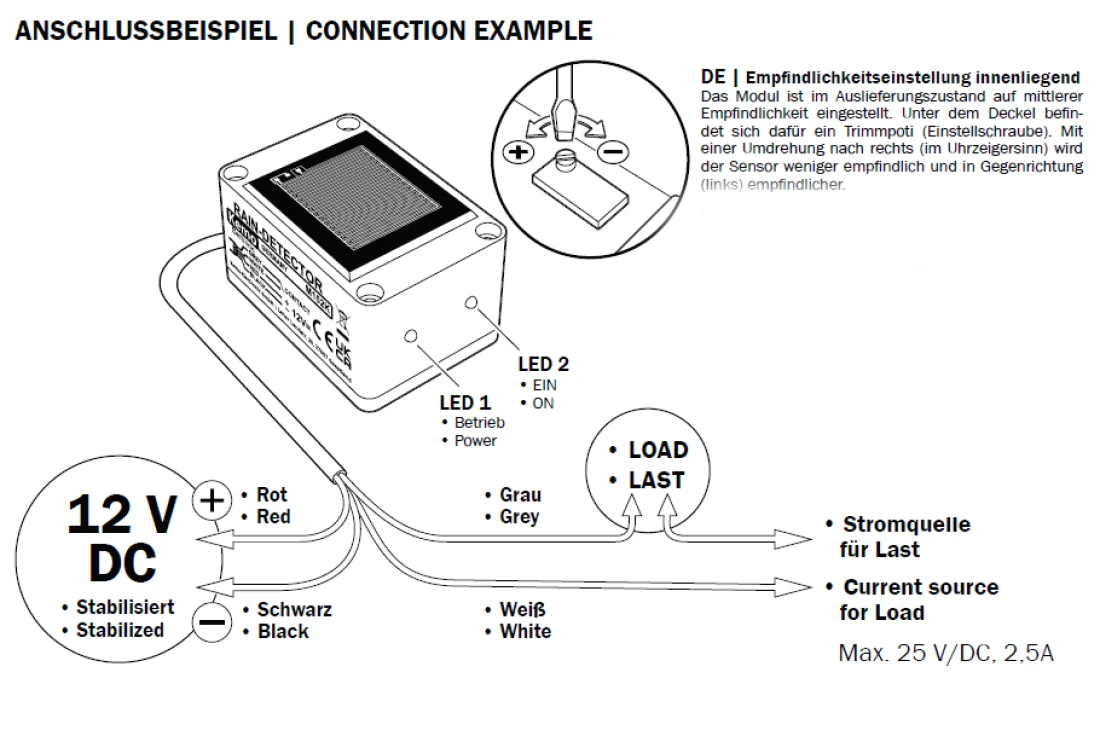

Der Regensensor hat an der Unterseite in den Ecken jeweils eine Bohrung. Mit diesen 4 Löchern kann er auf einen Metallwinkel, an eine Markise o.ä. angeschraubt werden. Die Montage muss so erfolgen, dass die Sensorfläche leicht geneigt ist in Richtung der Spitzen auf der Sensorfläche, damit das Wasser ablaufen kann und nicht auf der Sensorfläche stehen bleibt. Das Anschlusskabel wird in eine wasserdichte Schaltdose geführt und dort entsprechend verdrahtet. Zur Stromversorgung verwenden Sie bitte ein stabilisiertes 12 V-Netzteil mit einer Leistung von > 150 mA. Der Relaiskontakt im Modul darf nur bis maximal 25 V und 2,5 Ampere belastet werden. Wenn Sie größere Lasten oder größere Spannungen (z.B. 230 V~ Motoren) steuern wollen, dann müssen Sie ein anderes, für die Schaltleistung zugelassenes Relais zwischenschalten.
Inbetriebnahme:
Nach dem Einschalten der Betriebsspannung von 12 V leuchtet die eingebaute LED 1 auf. Wenn Sie jetzt einige Tropfen Wasser auf die Sensorfläche machen, leuchtet die LED 2 auf und das Relais schaltet ein. Gleichzeitig wird eine Sensor-Heizung eingeschaltet, die ein beschleunigtes Abtrocknen der Sensorfläche bewirken soll. Diese Heizung hat eine Leistung von ca. 1 W und erhöht nach einer gewissen Zeit die Temperatur der Sensorfläche gegenüber der Umgebungstemperatur um einige Grad Celsius.
Pflege:
Der Sensor sollte, je nach Verschmutzungsgrad, regelmäßig mit einem feuchten Tuch gereinigt werden. Bitte keine kratzenden Reinigungsmittel verwenden.
Bestimmungsmäßige Verwendung:
Meldung von Regen oder matschigem Schnee bzw. matschigem Hagel.
Technische Daten:
- Betriebsspannung: 12V DC
- Stromaufnahme: ca. 130 mA
- Relaiskontakt: 1 x Ein, max. 25 V 2 A
- Sensorheizung: automatisch, wenn Regenberührung stattfindet
- Leuchtdiode 1: Anzeige, dass der Regensensor in Betrieb ist
- Leuchtdiode 2: Anzeige, dass der Regen gemeldet ist und das Relais geschaltet hat
- Relais-Einschaltdauer: solange, wie der Sensor nass ist
- Das Modul ist wasserfest vergossen.
- Sensorfläche kapazitiv ca 26 x 32mm
- Maße: ca. 65 x 45 x 36 mm
Aufbauanweisung:
Der Regensensor hat an der Unterseite in den Ecken jeweils eine Bohrung. Mit diesen 4 Löchern kann er auf einen Metallwinkel, an eine Markise o.ä. angeschraubt werden. Die Montage muss so erfolgen, dass die Sensorfläche leicht geneigt ist in Richtung der Spitzen auf der Sensorfläche, damit das Wasser ablaufen kann und nicht auf der Sensorfläche stehen bleibt. Das Anschlusskabel wird in eine wasserdichte Schaltdose geführt und dort entsprechend verdrahtet. Zur Stromversorgung verwenden Sie bitte ein stabilisiertes 12 V-Netzteil mit einer Leistung von > 150 mA. Der Relaiskontakt im Modul darf nur bis maximal 25 V und 2,5 Ampere belastet werden. Wenn Sie größere Lasten oder größere Spannungen (z.B. 230 V~ Motoren) steuern wollen, dann müssen Sie ein anderes, für die Schaltleistung zugelassenes Relais zwischenschalten.
Inbetriebnahme:
Nach dem Einschalten der Betriebsspannung von 12 V leuchtet die eingebaute LED 1 auf. Wenn Sie jetzt einige Tropfen Wasser auf die Sensorfläche machen, leuchtet die LED 2 auf und das Relais schaltet ein. Gleichzeitig wird eine Sensor-Heizung eingeschaltet, die ein beschleunigtes Abtrocknen der Sensorfläche bewirken soll. Diese Heizung hat eine Leistung von ca. 1 W und erhöht nach einer gewissen Zeit die Temperatur der Sensorfläche gegenüber der Umgebungstemperatur um einige Grad Celsius.
Pflege:
Der Sensor sollte, je nach Verschmutzungsgrad, regelmäßig mit einem feuchten Tuch gereinigt werden. Bitte keine kratzenden Reinigungsmittel verwenden.
Bestimmungsmäßige Verwendung:
Meldung von Regen oder matschigem Schnee bzw. matschigem Hagel.
