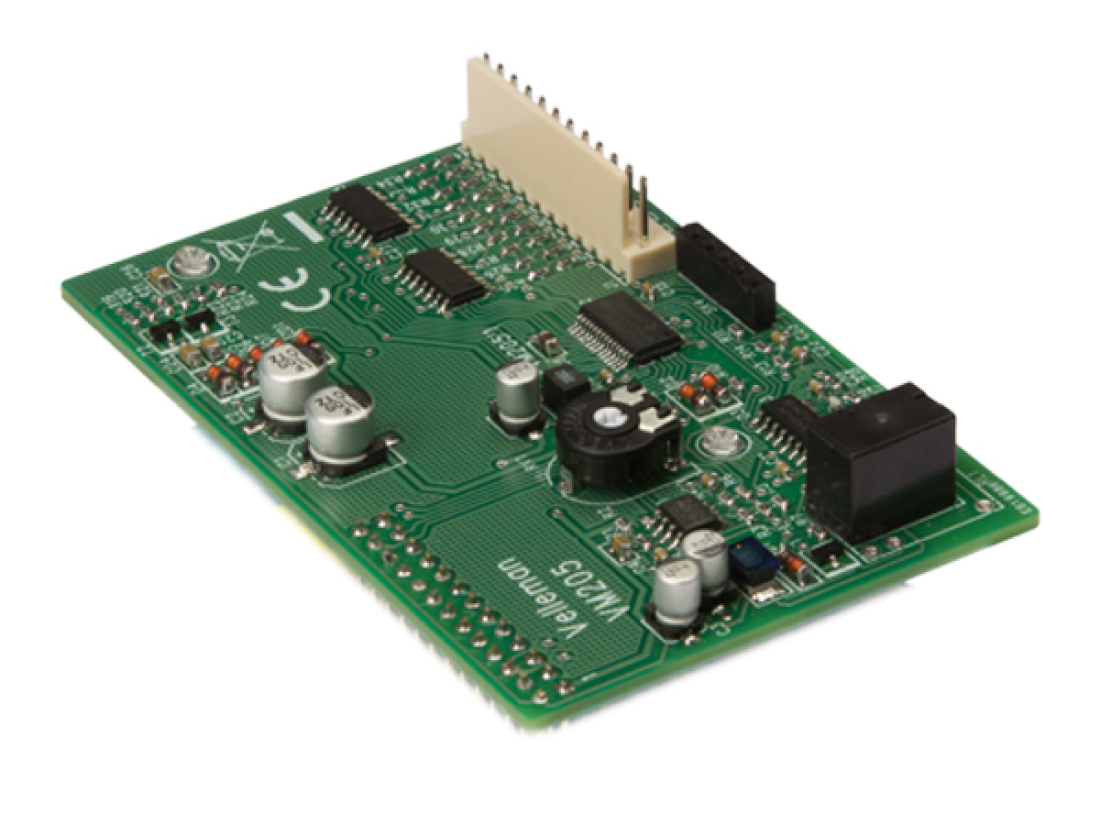

Oszilloscope & Logic Analyse Shield für Raspberry Pi VM205 Velleman WHADDA WPSH206

Haben Sie einen Raspberry Pi? Fügen Sie dieses Shield hinzu, dann haben Sie auch ein digitales Speicheroszilloskop! Alle Standard-Eigenschaften des Oszilloskops sind verfügbar und der Quellcode ist mitgeliefert, damit Sie Ihre eigenen Applikationen entwickeln können. Darüber hinaus verfügt das Shield auch über einen 10-Kanal Logikanalysator, ein praktisches Instrument, um digitale Signale zu messen.

• Oszilloskop:
  • max. Abtastrate: 1MS/s
  • Bandbreite des Eingangsverstärkers: 200kHz (-3dB)
  • Messungen bis zu: 100kHz
  • Eingangsimpedanz: 100kohm // 20pF
  • max. Eingangsspannung: 30Vp (AC + DC)
  • Eingangskopplung: AC+DC
  • AD-Auflösung: 8 bit
  • Aufnahmelänge: 800 Samples
  • Betriebsmodi: Run, Single
  • Triggerpegel: 254 Schritte
  • Zeitbasis: in 15 Schritten, 5µs/Div bis 200ms/Div
  • Eingangsempfindlichkeit: in 6 Schritten, 100 mV/Div bis 5 V/Div
  • Eingangsempfindlichkeit: 3mV Displayauflösung
  • anzeige der Signalmarkierungen für Zeit und Spannung
  • Frequenzanzeige ( über Signalmarkierungen)
• Logikanalysator:
  • Anzahl Kanäle: 10
  • Aufnahmelänge: 10x800 Samples
  • max. Abtastrate: 1MS/s
  • max. Eingangsspannung: 5VDC
