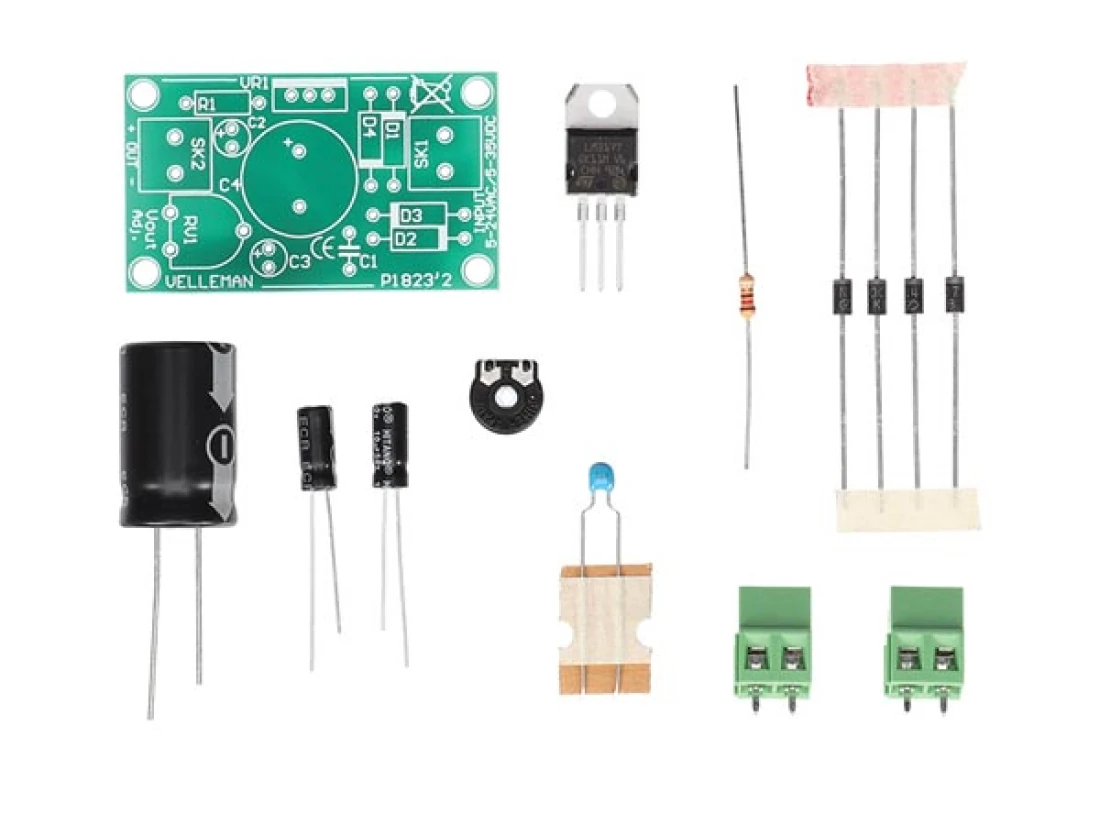

Netzgerät regelbare Spannungsversorgung 1,5V - 30V 1A K1823 Velleman Bausatz WHADDA WSPC1823

Dieses kleine Netzgerät erzeugt eine von 1,5 bis 30V einstellbare geregelte Ausgangsspannung mit max. 1A. Durch die Verwendung des LM317 werden wesentlich bessere Brumm- und Regelwerte als mit konventionellen Reglern erreicht. Strombegrenzung und thermischer Überlastungsschutz sind im IC eingebaut. Lieferung ohne Kühlkörper.

Technische Daten

• fügen Sie einfach einen geeigneten Transformator hinzu
  • 9Vac
  • 12Vac
  • 24Vac
• ideal zum Versorgen ihrer Projekte und so die Batterien zu schonen
• verwenden Sie das Gerät als regelbares Netzgerät für Ihre Experimente
• Steuerung von DC-Motoren, Niederspannungs-Beleuchtung…

Technische Daten

• min. Ausgangsspannung: 1,2V
• max. Ausgangsstrom: 1A
• max. Ausgangsspannung: 30VDC
• sehr niedrige Brummwerte (Unterdrückung von 80dB)
• thermischer Schutz, Überlast- und Kurzschluss-Schutz
• max. Eingangsspannung: 24VAC oder 35VDC
• max. Verlustleistung: 15W (mit Kühlkörper)
• Abmessungen: 52 x 30 x 35mm

PDF-Beschreibung zum Download --> K1823.PDF

Auch als fertig aufgebautes Modul lieferbar: https://www.luedeke-elektronic.de/product_info.php?products_id=4039

ANSCHLUSS UND FEINABSTIMMUNG :
