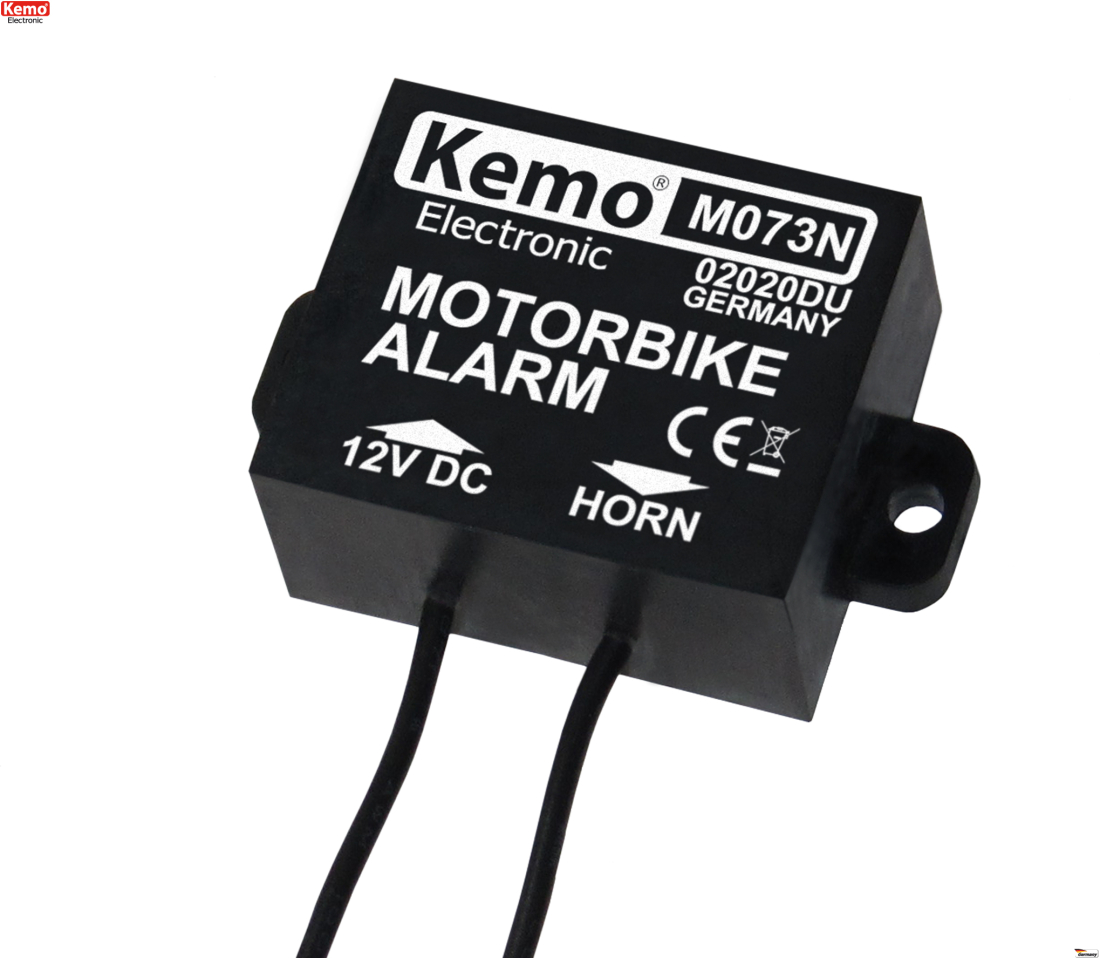

Motorrad Alarm Neigungssensor Alarmanlage M073 Kemo

Dieses Mini-Modul wird an einer unauffälligen Stelle am Motorrad montiert. Wenn das Motorrad aus der Parkstellung in eine andere Stellung bewegt wird, schaltet es sofort die Hupe oder eine Sirene ein. Das Modul ist wasserdicht und rüttelfest vergossen. Aufgrund der sehr kleinen Bauform kann es leicht am Fahrzeug montiert werden. Das Alarmmodul kann auch als Alarmgeber für andere Gegenstände oder Türen verwendet werden. Es löst immer dann Alarm aus, wenn es zur Seite geneigt wird.

Bestimmungsmäßige Verwendung:
Alarmgeber zum Überwachen von Geräten oder Fahrzeugen, indem bei einer Veränderung des Neigungswinkels eine Alarmsirene oder Lampe eingeschaltet wird.

Aufbauanweisung:
Das Modul wird an einer geeigneten Stelle des zu überwachenden Objekts (Motorrad, Scooter, usw.) gemäß folgender

Anweisung befestigt:

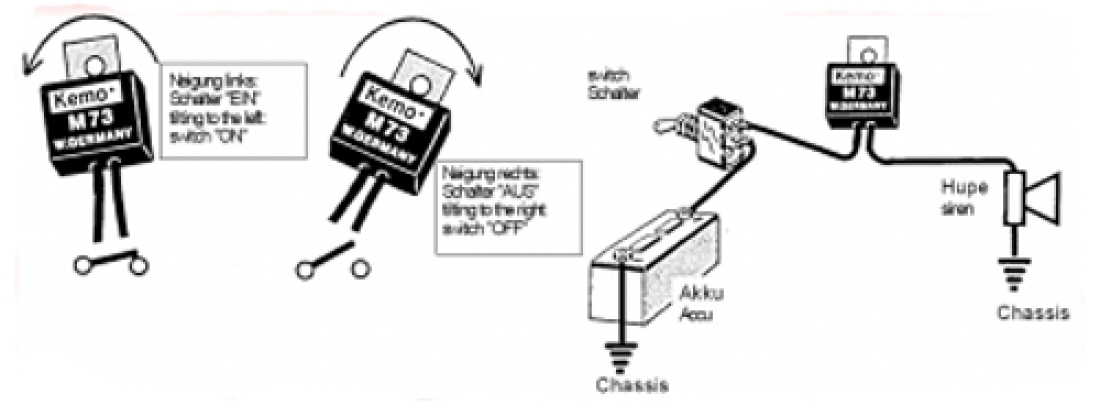

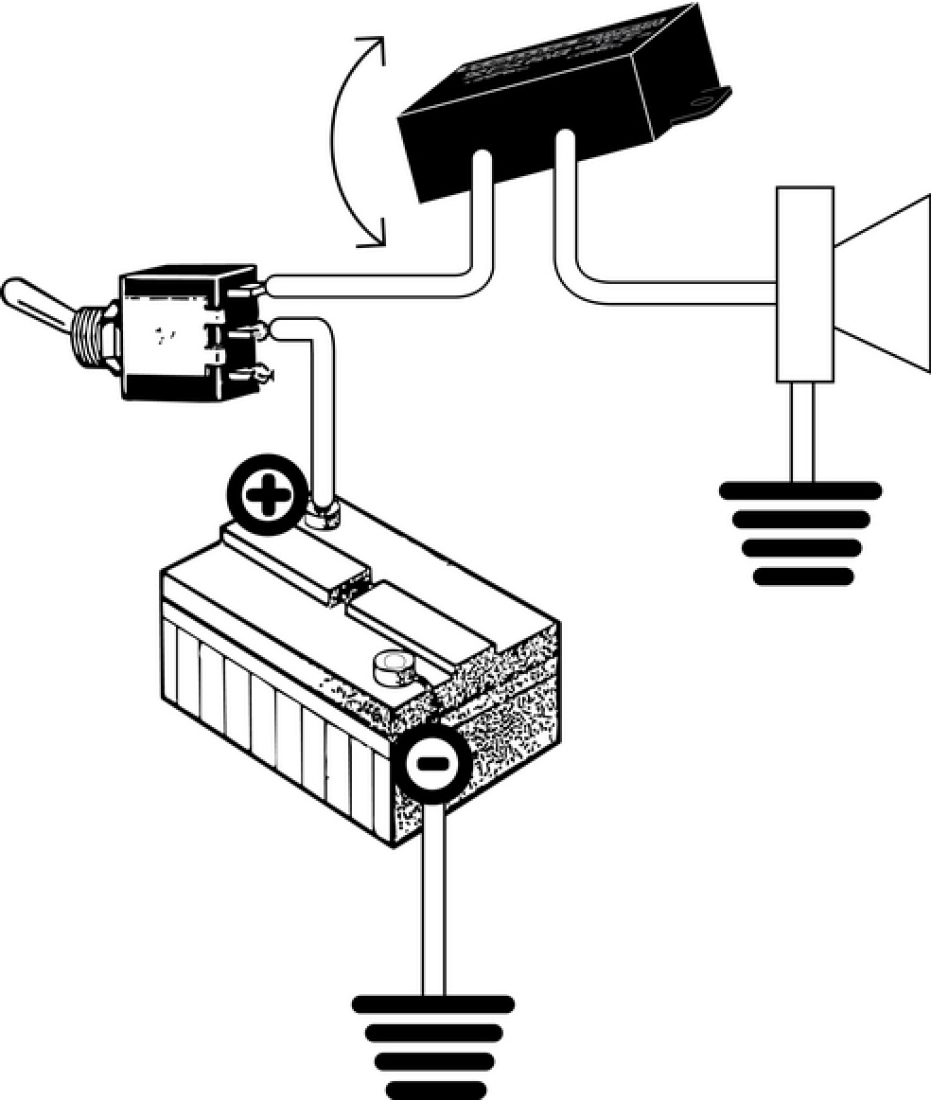

Im Inneren des Moduls befindet sich ein lageabhängiger Sensor, der in horizontaler Position einschaltet und seitlich gekippt abschaltet (egal in welche Richtung). Das Modul muss also so montiert werden, dass es im Alarmzustand, in der horizontalen Position liegt (siehe Zeichnungen). Um das Modul in den Ruhezustand zu versetzen, muss es mindestens 15° gekippt sein! Das Modul kann direkt einen Strom bis max. 1 A bei Spannungen von 1 bis 25 V/DC schalten. Sie können also kleinere Scooter-Hupen oder elektronische Sirenen direkt anschließen. Wenn Sie Hupen oder Lampen mit einem höheren Stromverbrauch anschließen wollen, dann müssen Sie ein handelsübliches KFZ-Relais zwischenschalten. Das Modul M073N schaltet das Relais ein und mit dem Relaiskontakt können dann, je nach Größe des Relais, Lasten bis zu 20 A geschaltet werden (siehe Zeichnungen).

Technische Daten:

• Betriebsspannung: Das Modul benötigt keine eigene Betriebsspannung
• Schalt Neigungswinkel: ca. 12° - 20° in alle Richtungen
• Schaltleistung: max. 1 Ampere
• Schaltspannung: maximal 25 Volt
• Maße: ca. 30 x 25 x 15 mm (ohne Befestigungswinkel)

PDF-Beschreibung zum Download --> M073.PDF
