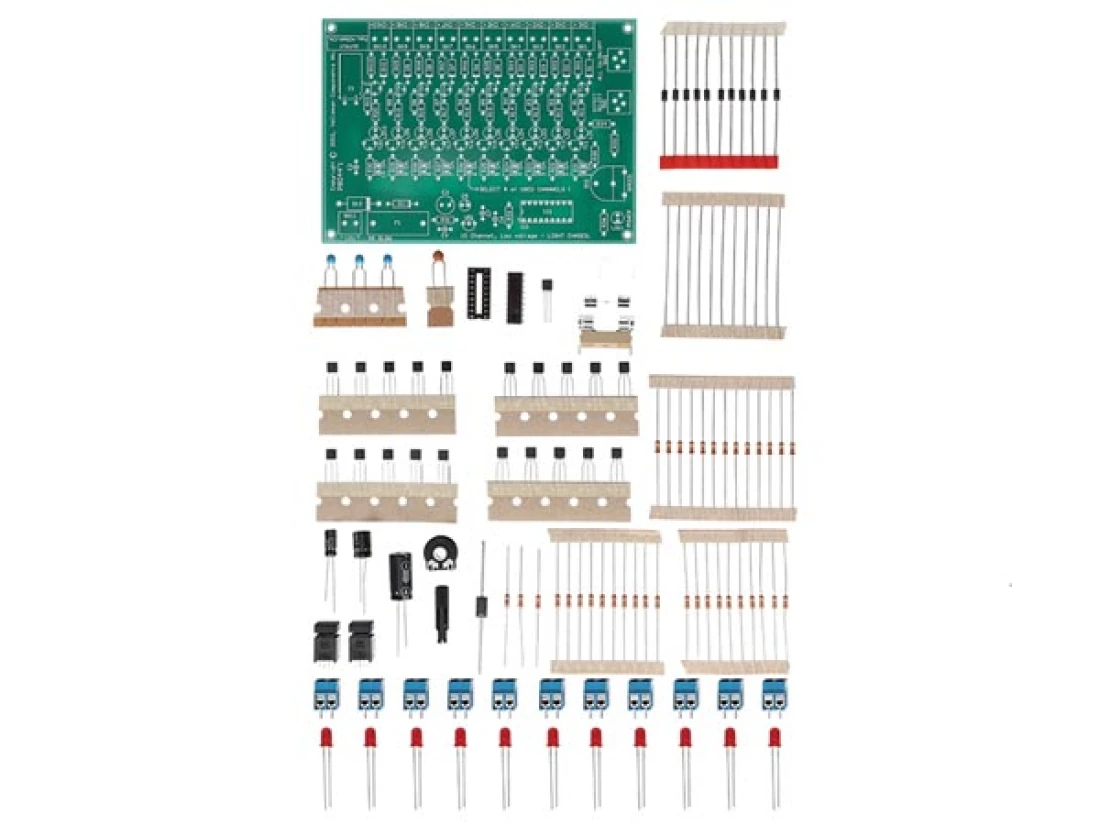

Lichteffektgenerator Lichteffekt Modul 12V DC 10 Kanal K8044 Velleman Bausatz WHADDA WSL8044

Beschreibung:

• Mikrocomputer gesteuerte Lichteffektschaltung für 10 verschiedene Programme plus Zufallsgenerator
• Gefahrloser Betrieb mit 12V Speisepannung
• Not-Aus und Lampentest für alle Kanäle gleichzeitig
• Änderungsgeschwindigkeit und Zahl der aktiven Kanäle ist einstellbar
• Je Kanal eine LED zur Kontrolle
• Mit DC/AC-Wandler auch für Leuchtstofflampen geeignet

Technische Daten:

• dieser Bausatz hat zehn 12V/400mA-Ausgänge zur Ansteuerung von Kaltkathoden-Leuchtstoffröhren, Glühlampen, LEDs und Solid-State-Relais,...
• für Leuchtreklame, Festbeleuchtung, Discotheken, als Blickfang...
• 10 vorprogrammierte Effekte über Druckknopf wählbar
• die Zahl der verwendeten Kanäle ist einstellbar
• regelbare Geschwindigkeit
• LED-Anzeige pro Ausgang
• kann im Wagen verwendet werden (12V)
• der zuletzt verwendete Lichteffekt wird in einem nicht-flüchtigen Speicher gespeichert
• optional: Adapter (90 - 260V AC-Eingang auf 12V DC Ausgang/ 5.8A): PSS1255
• Abmessungen: 140 x 100 x 27mm (5.5" x 3.9" x 1.1")

Auch als fertig aufgebautes Modul lieferbar: https://www.luedeke-elektronic.de/product_info.php?products_id=2637

PDF-Beschreibung zum Download --> K8044.PDF

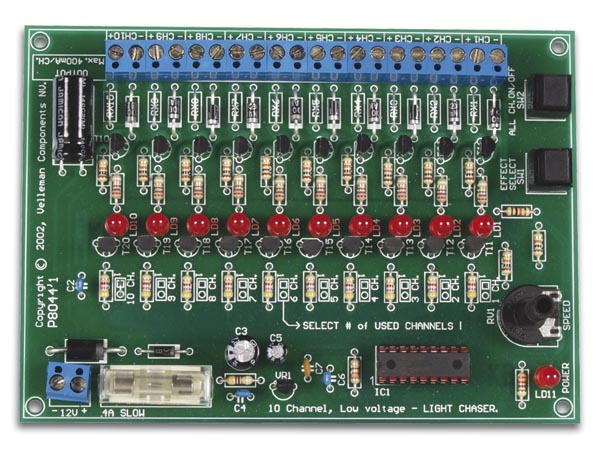

Im Video zeigen wir Euch einen kleinen Einblick in die Funktionsweise und Abläufe des Effektgenerators. Wir haben am Ausgang kleine 12V Glühlämpchen angeschlossen (sehen aus wie LEDs sind aber keine!). Die Ausgänge schalten direkt 12V DC durch und können maximal mit 400mA belastet werden, LEDs können mit entsprechendem Vorwiderstand angeschlossen werden und sonst alles was 12V benötigt und nicht mehr Leistung wie 400mA zieht. Über den Wahltaster können die einzelnen Effekte abgerufen werden. Der letzte Effekt beibt nach Spannungsunterbruch gespeichert. Über den Drehpoti kann die Geschwindigkeit geregelt werden. Die roten Statusleds zeigen den gerade aktiven Kanal an. Ein weiterer Taster dient zum Ausschalten oder alle Kanäle dauerhaft an.

Durch Kaskadierung mehrere Lampen an den Ausgängen können viele schöne Effekte erziehlt werden.
