Infrarot Scheinwerfer 12V B223 Kemo Bausatz
Infrarot Scheinwerfer 12V B223 Kemo Bausatz
Mit dem Infrarot-Scheinwerfer sind für CCD- und Videokameras auch bei völliger Dunkelheit Objekte sichtbar. Für Menschen ist das Infrarotlicht unsichtbar. CCD-Kameras können mit einem Infrarotscheinwerfer gut sehen. Ideal zur unauffälligen Beobachtung von Hauseingängen, Einfahrten usw. Betriebsspannung: 12..14 V=, ca. 300 mA. Reichweite: ca. 5 m.
Technische Daten:
PDF-Beschreibung zum Download --> B223.PDF
Auch als fertig aufgebautes Modul lieferbar: https://www.luedeke-elektronic.de/product_info.php?products_id=1613
Bestimmungsgemäße Verwendung:
Beleuchtung mit für Menschen unsichtbarem Infrarot-Licht, um in völlig dunkler Umgebung mit CCD-Kameras trotzdem noch etwas zu sehen.
Inbetriebnahme:
Der Infrarot-Scheinwerfer muss an einer wettergeschützten Stelle montiert werden. Zum Betrieb eignet sich entweder ein Akku 12 V/DC oder ein stabilisiertes Netzteil mit einer Ausgangsspannung zwischen 12 - 14 V/DC. Das Netzteil muss eine Leistung von mindestens 300 mA haben! Der Infrarot-Scheinwerfer hat seine maximale Leistung bei einer Betriebsspannung zwischen 12 und 14 V/DC. Wenn die Betriebsspannung zu gering ist, lässt die Leistung des Scheinwerfers erheblich nach. Bei einer zu hohen Betriebsspannung (> 14 V/DC) entwickelt das Gerät zu viel Wärme und kann dadurch defekt werden.
Wichtig! Der Scheinwerfer darf nur mit Gleichspannung betrieben werden, nicht mit Wechselspannung! Bitte bauen Sie den Scheinwerfer an einer gut belüfteten Stelle ein (nicht in wärmeisolierende Gehäuse einlassen!).
Schaltungsbeschreibung:

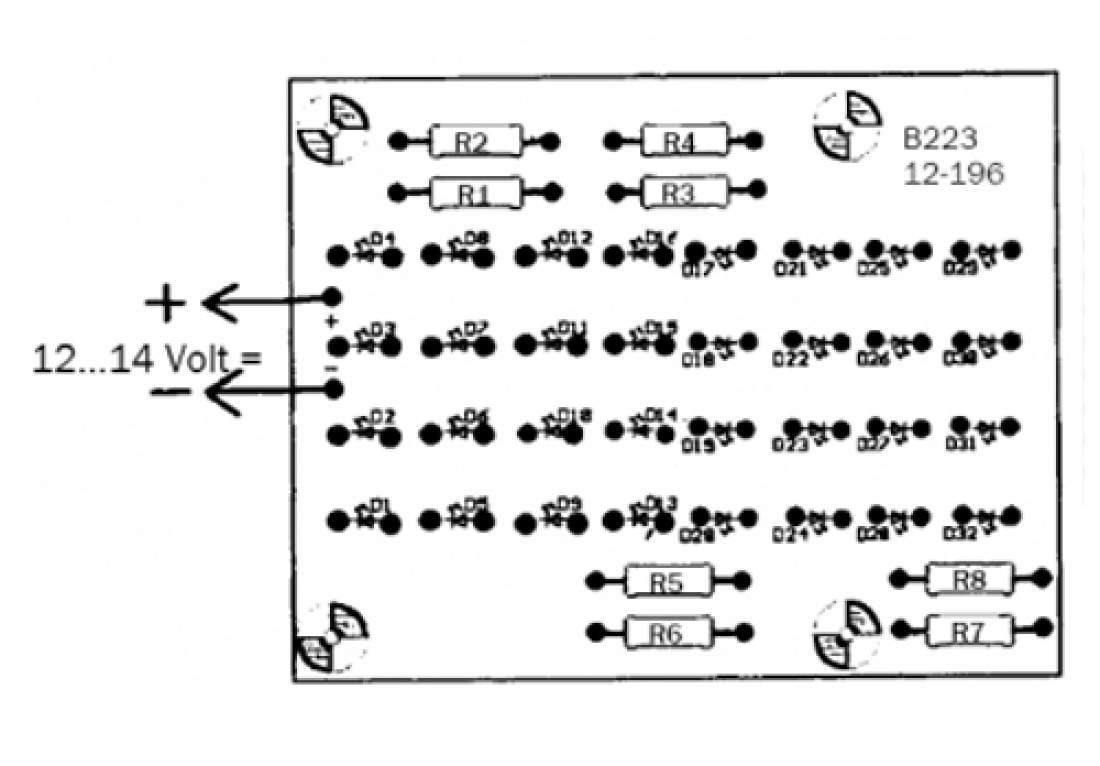

Über einen Vorwiderstand (zur Strombegrenzung) werden 32 Infrarot-LED`s direkt mit Gleichspannung betrieben. Es sind jeweils 4 LED`s in Serie geschaltet.
Technische Daten:
- Betriebsspannung: 12...14 V=
- Stromaufnahme: ca. 300 mA
- Lichtfrequenz: ca. 870...950 nm
- Reichweite: ca. 5 m
- Platinengröße: ca. 75 x 56 mm
PDF-Beschreibung zum Download --> B223.PDF
Auch als fertig aufgebautes Modul lieferbar: https://www.luedeke-elektronic.de/product_info.php?products_id=1613
Bestimmungsgemäße Verwendung:
Beleuchtung mit für Menschen unsichtbarem Infrarot-Licht, um in völlig dunkler Umgebung mit CCD-Kameras trotzdem noch etwas zu sehen.
Inbetriebnahme:
Der Infrarot-Scheinwerfer muss an einer wettergeschützten Stelle montiert werden. Zum Betrieb eignet sich entweder ein Akku 12 V/DC oder ein stabilisiertes Netzteil mit einer Ausgangsspannung zwischen 12 - 14 V/DC. Das Netzteil muss eine Leistung von mindestens 300 mA haben! Der Infrarot-Scheinwerfer hat seine maximale Leistung bei einer Betriebsspannung zwischen 12 und 14 V/DC. Wenn die Betriebsspannung zu gering ist, lässt die Leistung des Scheinwerfers erheblich nach. Bei einer zu hohen Betriebsspannung (> 14 V/DC) entwickelt das Gerät zu viel Wärme und kann dadurch defekt werden.
Wichtig! Der Scheinwerfer darf nur mit Gleichspannung betrieben werden, nicht mit Wechselspannung! Bitte bauen Sie den Scheinwerfer an einer gut belüfteten Stelle ein (nicht in wärmeisolierende Gehäuse einlassen!).
Schaltungsbeschreibung:
Über einen Vorwiderstand (zur Strombegrenzung) werden 32 Infrarot-LED`s direkt mit Gleichspannung betrieben. Es sind jeweils 4 LED`s in Serie geschaltet.
