Füllstandsanzeige für Wassertanks Wasserstandssensor Batteriebetrieben M167N ...
Fernmessung bis 100 m

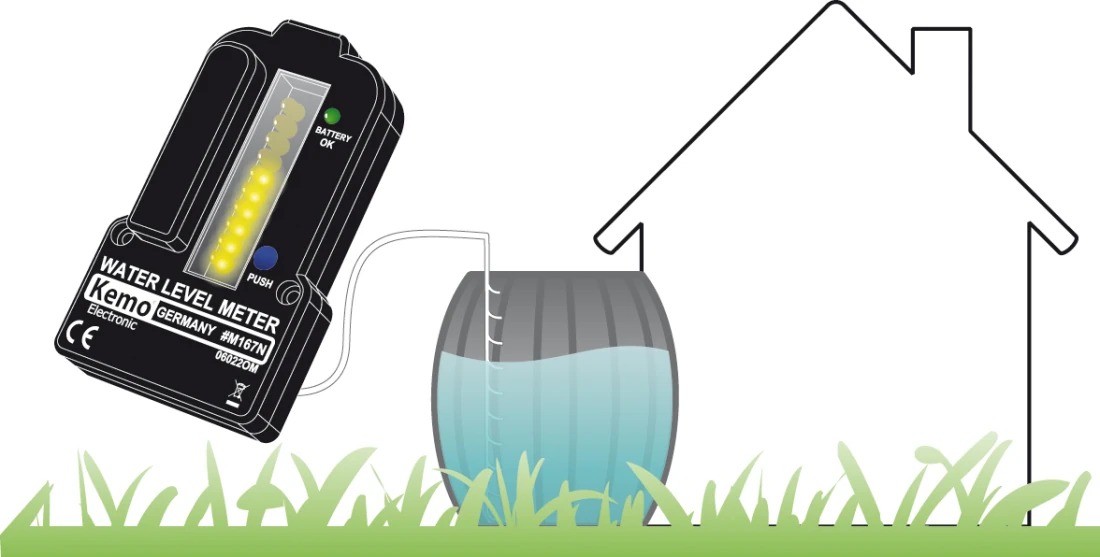

Batteriebetriebene Füllstandsanzeige, um aus Entfernungen bis zu 100 m den Füllstand von Wassertanks wie Regenwasser, Klärkammern oder Gülletanks zu messen. Die Anzeige erfolgt nach Knopfdruck über 10 LED‘s in Stufen zu je 10% (Anzeige 10 - 100%). Das Gerät ist für Wandmontage (ca. 131 x 78 x 36 mm) und braucht 2 Batterien „AA“. Der Anschluss erfolgt über Schraubklemmen im Inneren des Gerätes. Sie brauchen ein normales Signalkabel (Telefonkabel, Steuerleitung oder Ähnliches) mit mindestens 11 Adern zur Verbindung Ihres Wassertanks mit der Füllstandsanzeige (Kabel wird nicht mitgeliefert).
Sie können auch Kabel mit weniger Adern nehmen, aber dann können nicht alle Anzeigenstufen genutzt werden (z.B. bei 8 Adern können nur 7 LED-Anzeigestufen betrieben werden, was aber häufig auch ausreicht).
Erweiterung für größere Messungen
Die normale Anwendung ist das Messen von Wasserständen in Regentonnen, Wassertanks usw. Jetzt haben uns Kunden nach der Möglichkeit gefragt, den Wasserstand in sehr großen Behältern wie z.B. Tiefbrunnen mit Messabständen zwischen den einzelnen Messelektroden von ca. 5 m zu messen. Weil der Abstand von der obersten Elektrode zur Masseelektrode bei solchen Messungen zu groß ist, um eine helle Anzeige zu erhalten (z.B. bei einem Wasserstand von 40m) empfehlen wir in solchen Fällen die Masse-Elektrode nicht am Grund des Brunnens zu bauen, sondern als langes Rohr gemäß Zeichnung parallel zu den einzelnen Meßelektroden zu installieren.
- Betriebsspannung: 3V (2x AA Mignon Batterien nicht mitgeliefert)
- Anzeige: 10 LEDs sowie 1 Kontroll-LED für Batteriestatus
- Stromaufnahme während der Messung (Taste gedrückt): max. 50 mA, wenn alle LED's leuchten
- Max. Kabellänge zwischen Füllstandsmelder und Wassertank: 100 m
- Erforderliches Kabel zum Wassertank: mindestens 11 Adern Telefonkabel oder ähnliches Kabel (wenn alle LEDs benutzt werden sollen)
- Messstrom am Wassertankfühler: 50 µA pro Kanal
- Maße: 131 x 78 x 36mm
Bestimmungsmäßige Verwendung:
Zur Wasserstandkontrolle in Tanks und Fässern.
Aufbauanweisung:

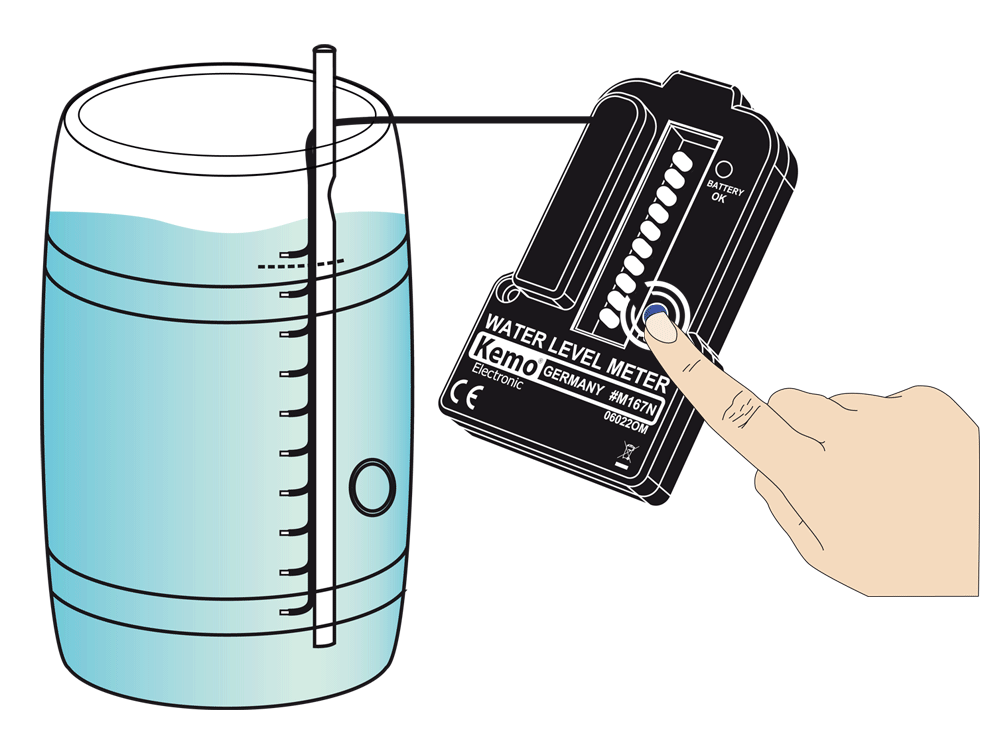

Das Gerät wird mit 4 Schrauben geöffnet und Sie setzen 2 AA-Batterien in den Batteriehalter ein. Bitte verwenden Sie gute Batterien (z.B. Alkali-Zellen). Das Gerät braucht nur Strom, wenn der Tastschalter zum Ablesen gedrückt wird, so können die Batterien bis zu 3 Jahren halten. Mit den Löchern am Gehäuse kann das Gerät an eine Wand montiert werden. An die Klemmleiste im Inneren des Gerätes wird das Kabel zu Ihrem Wassertank angeschlossen gemäß Zeichnung. Die Ader mit dem „Masseanschluss“ ist die Klemme unten mit dem Massesymbol. Das Ende dieser Ader wird ganz unten im Wassertank befestigt (im Restwasser). Alle anderen Adern werden dann gemäß Zeichnung so angeordnet, wie Sie die Anzeige haben wollen: wenn das Ende der Kabel-Ader „10%“ mit dem Wasser in Berührung kommt, leuchtet die LED „10%“ auf. Wenn die Ader an der Klemme „20%“ mit Wasser in Berührung kommt, leuchtet die LED „20%“ auf. Das Gleiche passiert mit den anderen Anschlussklemmen. Sie müssen die blanken Aderenden im Wassertank so anordnen, wie Sie die dazugehörige Anzeige haben wollen. Wenn Sie die Ader „50%“ in der Mitte der Tankhöhe anordnen, leuchtet die Anzeige „50%“ auf, wenn dieses Aderende im Tank noch Wasserberührung hat. Die dazugehörige LED leuchtet also immer dann auf, wenn das blanke Aderende im Tank Wasserberührung hat. Wichtig: Die Enden der Kabel im Wassertank müssen ca. 1 - 3 cm abisoliert sein (also blank). Es ist gut, wenn Sie verzinntes Kabel verwenden, weil das im Regenwassertank nicht so leicht oxidiert. Die Kabelenden dürfen sich im Wassertank nicht mechanisch berühren oder über ein Metallblech miteinander Verbindung bekommen. Die Verbindung darf nur über das Wasser zustande kommen. Es funktioniert auch, wenn Sie die Füllhöhe von Gülletanks oder Klärbecken messen wollen. Jedoch müssen Sie dann als Fühler im Tank Metalle verwenden, die nicht von der Flüssigkeit angegriffen werden. Das können z.B. Elektroden aus Titan oder vergoldete Elektroden sein. Die Elektroden brauchen nicht groß zu sein (Oberfläche < 0,5 cm2). Dazu eignen sich für Gülletanks z.B. kleine Schrauben aus Titan oder vergoldete Eisenschrauben. Jedoch müssen Sie darauf achten, dass die elektrische Verbindung zwischen der Titan - oder vergoldeten Schraube „säurefest“ isoliert ist (Lackabdeckung der Verbindungsstelle oder ähnlich), damit die Säure nicht die Kupferleitung angreift.
Inbetriebnahme:
Drücken Sie auf den Knopf des Gerätes „Füllstandsanzeige“. Jetzt muss die grüne LED aufleuchten und alle anderen LED‘s, die mit dem Wasser im Tank in Berührung sind. Die grüne LED zeigt an, dass die Batterie noch in Ordnung ist.
Funktionsprinzip:
Alle LED-Eingänge, die über das Wasser mit „Masse“ (erste Klemme links) verbunden sind, steuern durch und lassen die zugehörige LED aufleuchten.
Achtung:
Das Gerät ist nicht geeignet für brennbare und nicht leitenden Flüssigkeiten (Öl, Benzin, Verdünner, Diesel, Flüsigkunststoff usw.)!!!
