LED Elektronisches Blinker / Wechselblinker / Lauflicht Modul 3V - 6V DC M079...
LED Elektronisches Blinker / Wechselblinker / Lauflicht Modul 3V - 6V DC M079N Kemo
Sehr kleiner, hoch integrierter Blinkgeber, der wahlweise als Blinker oder Wechselblinker oder Lauflicht für 1 bis max. 6 LEDs eingesetzt werden kann.

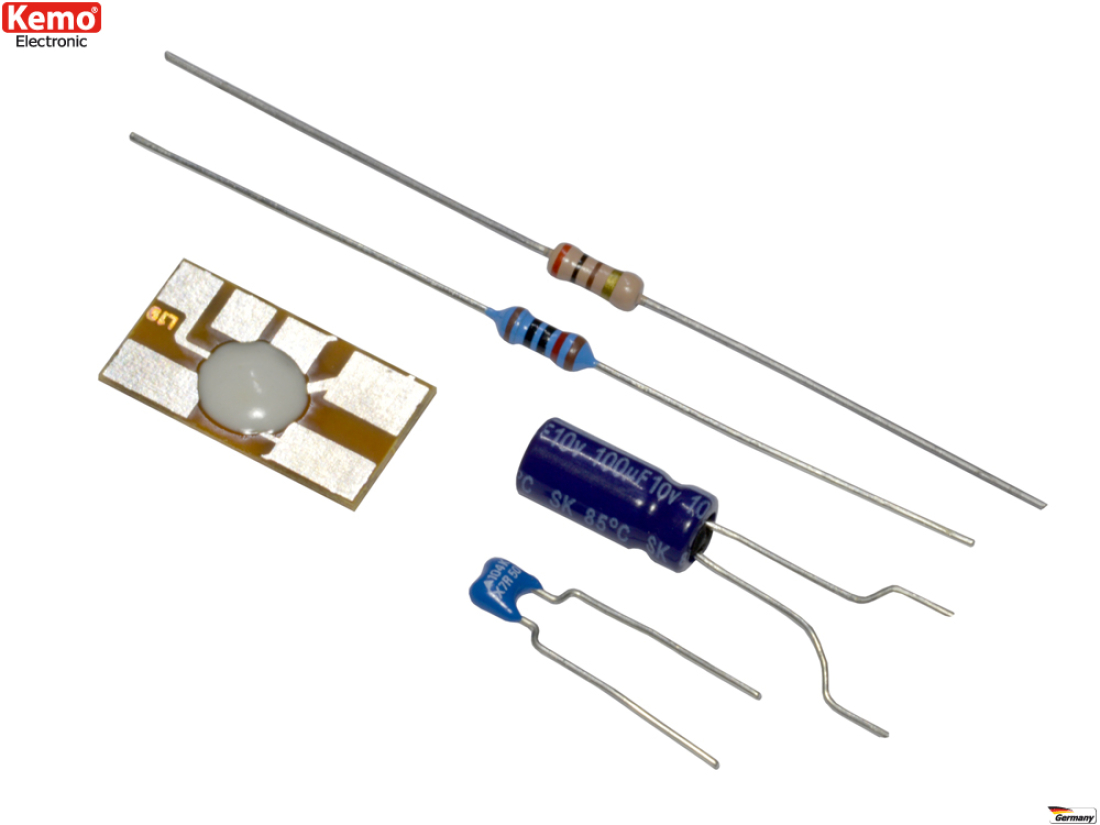

Bei 3 V Betriebsspannung kann nur 1 LED je Kanal angeschlossen werden. Bei 6 V Betriebsspannung können max. 2 LEDs je Kanal angeschlossen werden. Außer der Blinkelektronik liegen noch 2 Kondensatoren und 2 Widerstände bei. Von den Widerständen wird jeweils nur 1 Widerstand eingebaut, je nach Betriebsspannung. Die beiden beigefügten Kondensatoren werden gemäß Zeichnung mit der Blinkelektronik verbunden (anlöten). LEDs werden nicht mitgeliefert. Als LEDs können handelsübliche LEDs (rot-grün-gelb) angeschlossen werden, die einen Betriebsstrom von 10 - 20 mA haben und eine Spannung zwischen 1 - 2 V haben. Sonderfarben wie blau und weiß haben meistens eine Betriebsspannung von 2,5 - 3,5 V. Wenn diese angeschlossen werden sollen, dann können Sie pro Ausgang nur jeweils 1 LED anschließen und Sie müssen die Blinkelektronik mit 6 V betreiben (3 V Betriebsspannung ist dann zu gering).
- Betriebsspannung: 3V - 6V DC
- Taktfrequenz: fest ca 3x pro Sek. (3Hz)
- Einschaltdauer je Kanal: ca 76ms
- verwendbar als:
- Blinker für 1-2LEDs
- Wechselblinker für 1-2LEDs je Kanal
- 3-Kanal Lauflicht für 1-2LEDs je Kanal
- Abmessungen: ca 18 x 10mm
- Lötkenntnise erforderlich!
- Lieferung erfolgt OHNE LEDs !
Bei 3 V Betriebsspannung kann nur 1 LED je Kanal angeschlossen werden. Bei 6 V Betriebsspannung können max. 2 LEDs je Kanal angeschlossen werden. Außer der Blinkelektronik liegen noch 2 Kondensatoren und 2 Widerstände bei. Von den Widerständen wird jeweils nur 1 Widerstand eingebaut, je nach Betriebsspannung. Die beiden beigefügten Kondensatoren werden gemäß Zeichnung mit der Blinkelektronik verbunden (anlöten). LEDs werden nicht mitgeliefert. Als LEDs können handelsübliche LEDs (rot-grün-gelb) angeschlossen werden, die einen Betriebsstrom von 10 - 20 mA haben und eine Spannung zwischen 1 - 2 V haben. Sonderfarben wie blau und weiß haben meistens eine Betriebsspannung von 2,5 - 3,5 V. Wenn diese angeschlossen werden sollen, dann können Sie pro Ausgang nur jeweils 1 LED anschließen und Sie müssen die Blinkelektronik mit 6 V betreiben (3 V Betriebsspannung ist dann zu gering).
