DMX Schnittstelle USB Interface PC - DMX VM116 Velleman
DMX Schnittstelle USB Interface PC - DMX VM116 Velleman
Produktbeschreibung:

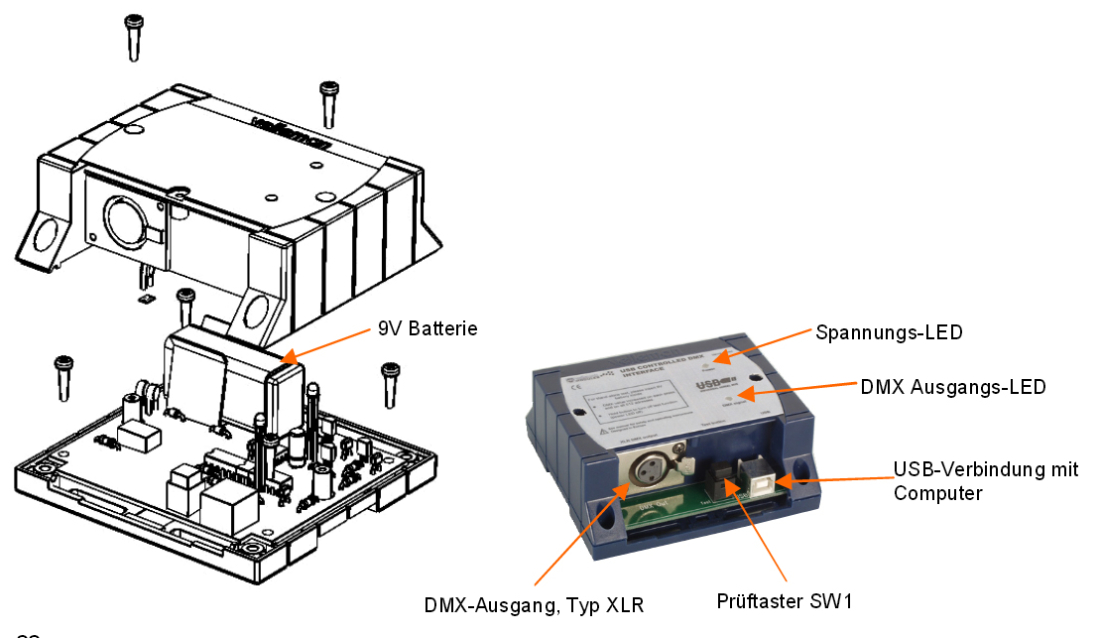

Sie können die DMX-Schnittstelle auch als ein autonomes Signal- Prüfgerät verwenden, m.a.W. Sie brauchen die DMX-Schnittstelle nicht an den Computer anzuschließen!
Wenn Sie die ‘Stand-Alone’-Funktion verwenden, müssen Sie zuerst folgende Schritte ausführen vor Sie die Software installieren:
- Öffnen Sie das Gehäuse.
- Schließen Sie Batterie an den Batterieclip an.
- Legen Sie die Batterie in das Batteriefach ein.
- Schließen Sie das Gehäuse.
Die Test-Taste SW 1 wird verwendet um den Ablauf des Testmodus zu steuern.
Betrieb :
Bei dem 'Stand Alone'-Testmodus darf die Einheit nicht mit dem Computer verbunden werden.
Ein kurzer Tastendruck schaltet die Einheit ein. Die Strom-LED leuchtet auf und sendet allen 512 DMX-Kanälen den DMX-Code '0'.
Der nächste Tastendruck erhöht den Code auf '1' bei allen Kanälen, der nächste Tastendruck erhöht den Code auf '2' usw.
Die DMX-Signal-LED blinkt wenn die Test-Taste wiederholt eingedrückt wird.
Die Blitze der LED werden länger, nachdem Sie wiederholt auf die Taste drücken.
Wenn die Taste 256 Male eindrückt wird, schaltet der interne Zähler erneut auf 0 und die Einheit sendet wiederum allen 512 DMX-Kanälen den Code '0'.
Wenn Sie z.B. einen Dimmer als Testgerät verwenden, werden Sie feststellen können, wie die Lichtstärke bei jedem Tastendruck zunimmt.
Zum Ausschalten: die Taste 3 Sekunden eingedrückt halten bis die Strom-LED erlischt.

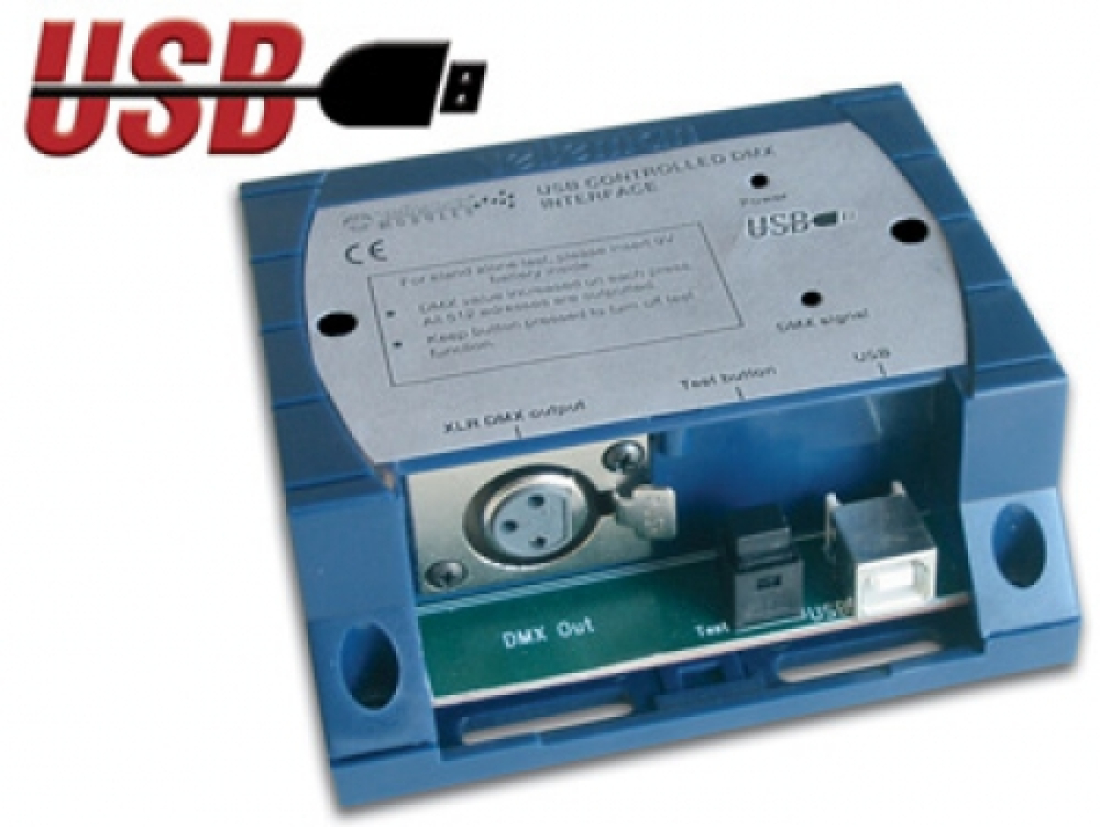

- diese Einheit kann DMX-Geräte über einen PC mit USB-Schnittstelle steuern

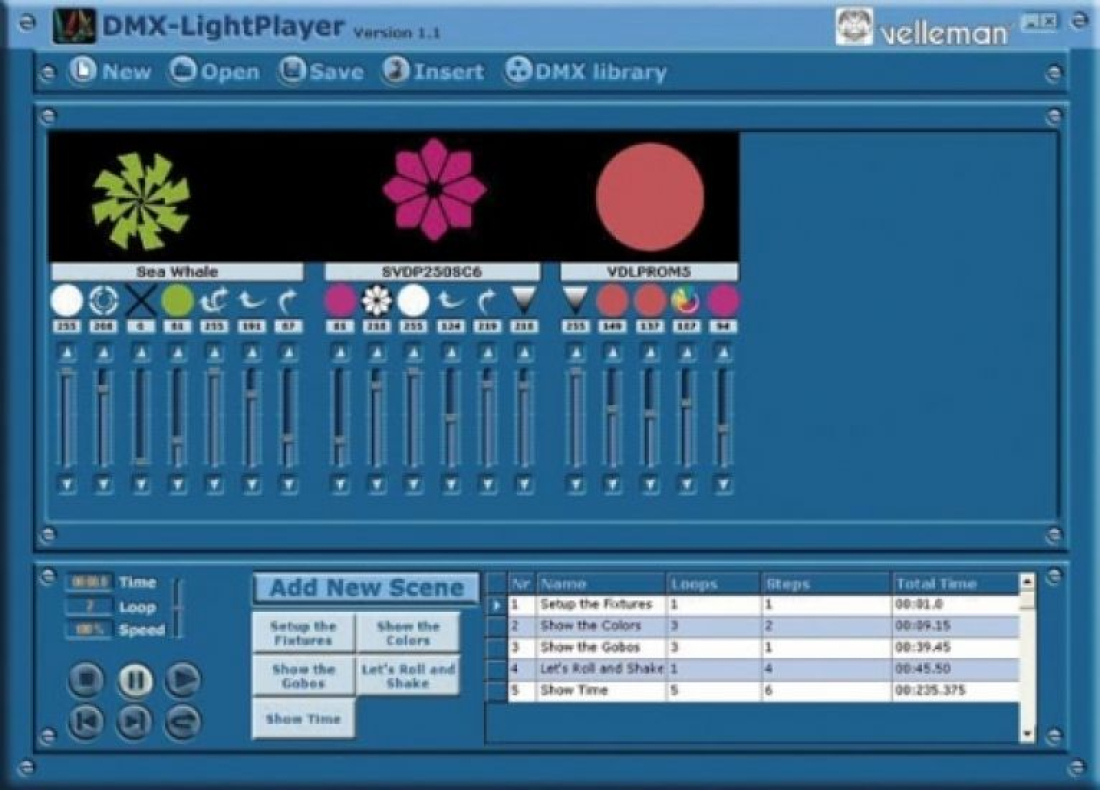

- Testsoftware und "DMX-Light Player" Software werden mitgeliefert, eine DLL wird zum Schreiben der Software verschafft
- darüber hinaus gibt es noch eine autonome Testfunktion (Bausatz muss nicht an den PC angeschlossen sein), die es ermöglicht, mit einem Tastendruck alle 512 Kanäle gleichzeitig zu aktivieren
- schönes Gehäuse
- USB-Kabel
- CD mit: Test Software, DLL für eigene Projekte, kostenloser "DMX-LIGHT PLAYER"
- Interface zwischen PC und DMX-Endgeräten. Damit wir der PC/Laptop zum Lichtsteuerpult.
- 512 Kanäle an einer gemeinsamen Busleitung
- Spannungsversorgung erfolgt über USB
- Eingang: USB-B-Buchse vom PC
- Ausgang: 3-polige XLR-Buchse für den DMX-Bus
- Anzeigen: Je 1 LED für Ein/Aus und DMX-Betrieb
- Kompatibel mit Windows 98SE oder höher
- Spannungsversorgung: 5V über USB bzw. 9V (Blockbatterie) für die autonome Testfunktion (nicht migeliefert)
- Abmessungen: 106 x 101 x 44.5mm
- 'Solid State' - Sicherungsschutz auf DMX-Ausgang
PDF-Beschreibung zum Download --> VM116.PDF
USB DMX Interface/Mojo Scan I Light Show Demo (Youtube link)
USB DMX Interface/Mojo Scan I Light Show Demo (Zipped)
USB DMX Interface/Mojo Scan I Light Show Demo (video)
