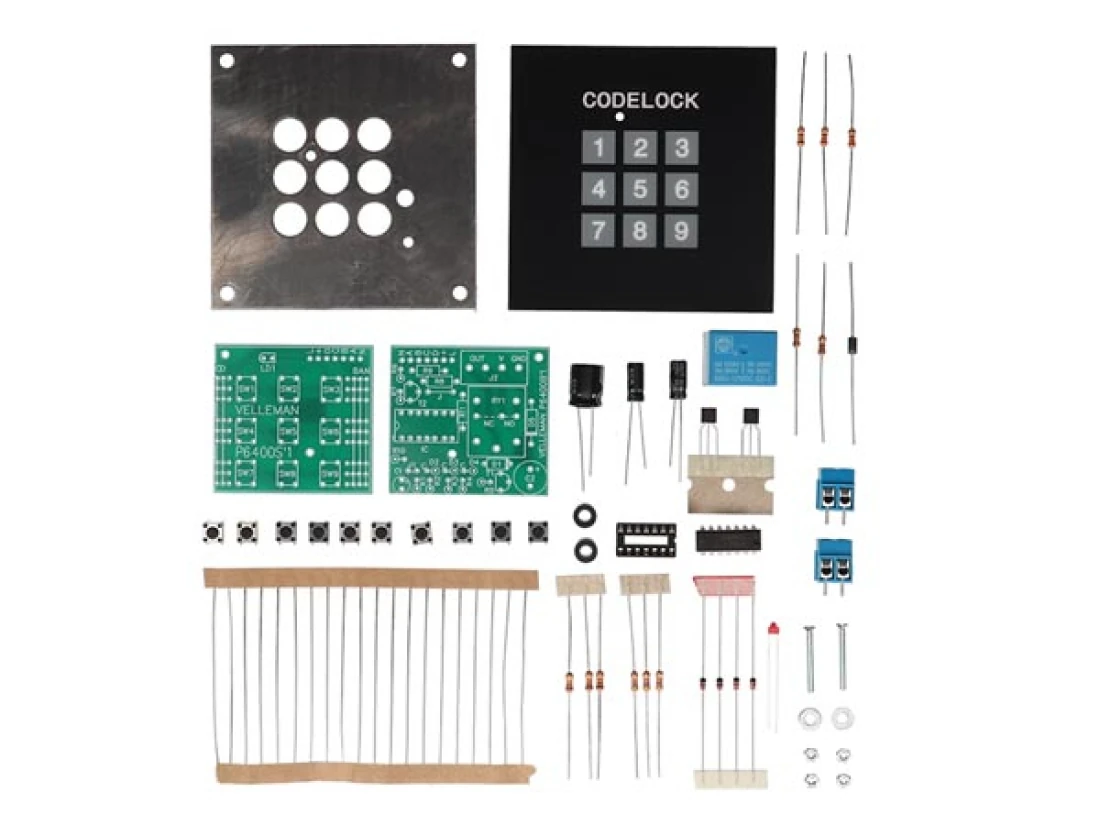

Codeschloss Zahlenschloss 9V - 15V K6400 Velleman Bausatz WHADDA WSAA6400

Dieses Codeschloss kann verwendet werden, um eine Alarmanlage ein- und auszuschalten oder um eine Tür zu öffnen. Statusanzeige über eine LED. Der Code ist einfach einzustellen. Aufgrund der vollkommen geschlossenen Tastatur kann die Montage innerhalb oder außerhalb des Hauses erfolgen.

Technische Daten

• über 3000 mögliche Codes (4 Stellen)
• Statusanzeige über eine LED
• Der Code ist einfach einzustellen
• Relaisausgang: 5A / 220V
• Zeitbegrenzung für die Code-Eingabe: ± 5 Sekunden
• Stromversorgung: 9 - 15VDC oder 8 - 12VAC
• Stromaufnahme:
  • Relais aktiv: 40mA
  • Stand-By: 0.3µA
• Abmessungen:
  • Frontplatten: 80 x 80mm
  • Tiefe: 40mm

PDF-Beschreibung zum Download --> K6400.PDF

TEST UND ANWENDUNG
Verbinden Sie eine 9 bis 15V Gleichspannung oder eine 8 bis 12V Wechselspannung mit den Punkten V und GND. (V is der Plus im Fall von Gleichspannung). Legen Sie die Frontplattenfolie neben die Tastatur und tasten Sie den richtigen Code ein (im Fall eines Impulsausgangs muss dies innerhalb von 5 Sekunden erfolgen). Wenn alles nach Wunsch verläuft muss im Fall vom Impulsausgang das Relais anziehen und wieder auslösen. Hat man jedoch für eine konstante Schaltstellung optiert, so kann man das Relais auslösen lassen indem man eine Ziffer eindrückt die NICHT zu den Codeziffern gehört.

Tip: Sollte die Auslösezeit des Relais (im Fall vom Impulsausgang) zu kurz sein, so kann man diese Zeit länger machen indem man anstelle von C1 einen Kondensator von 22μF montiert.

EINBAU

Falls man das Codeschloss draußen einsetzt ist es empfehlenswert es versenkt aufzustellen, so dass kein Wasser einsickern kann. Sicherheitshalber kann man am besten zuerst das Codeschloss in die Mauer befestigen und erst dann die Folie daraufkleben, so dass die Befestigungsschrauben hinter der Folie "versteckt" sind. Achten Sie darauf dass beim Kleben der Folie das "LED-FENSTER" mit dem Loch im Aluminium übereinstimmt.
