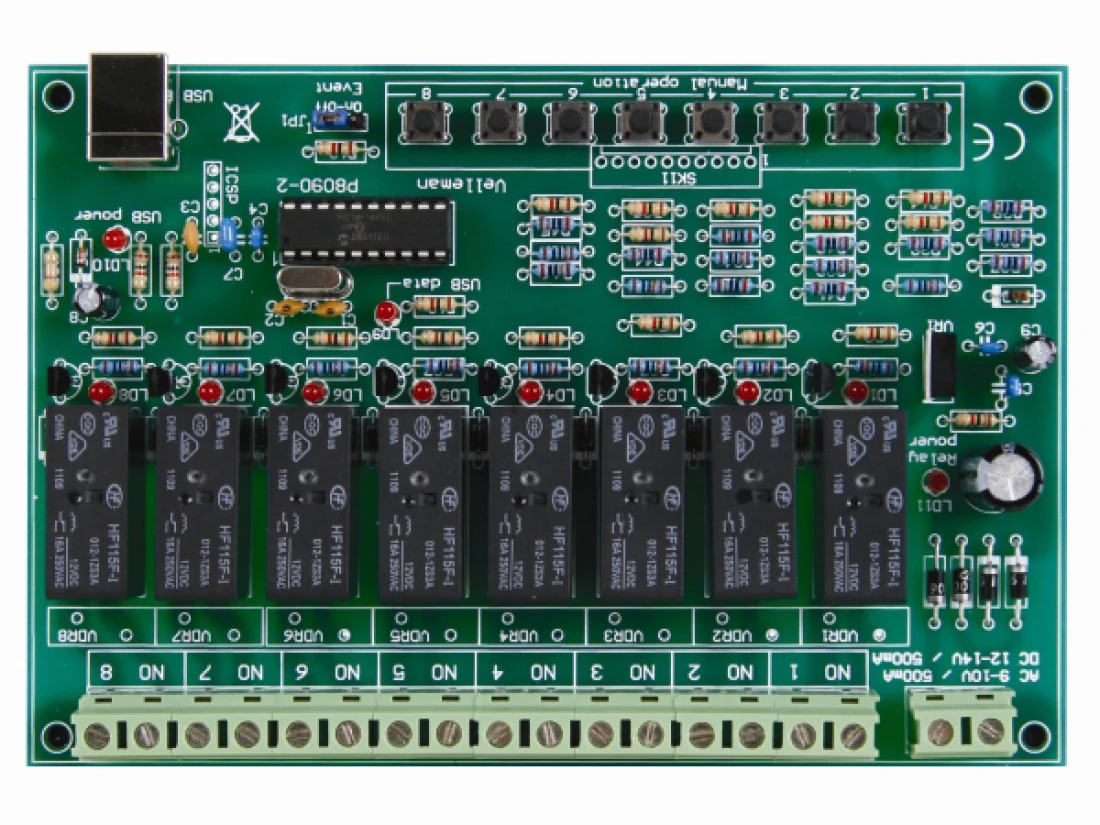

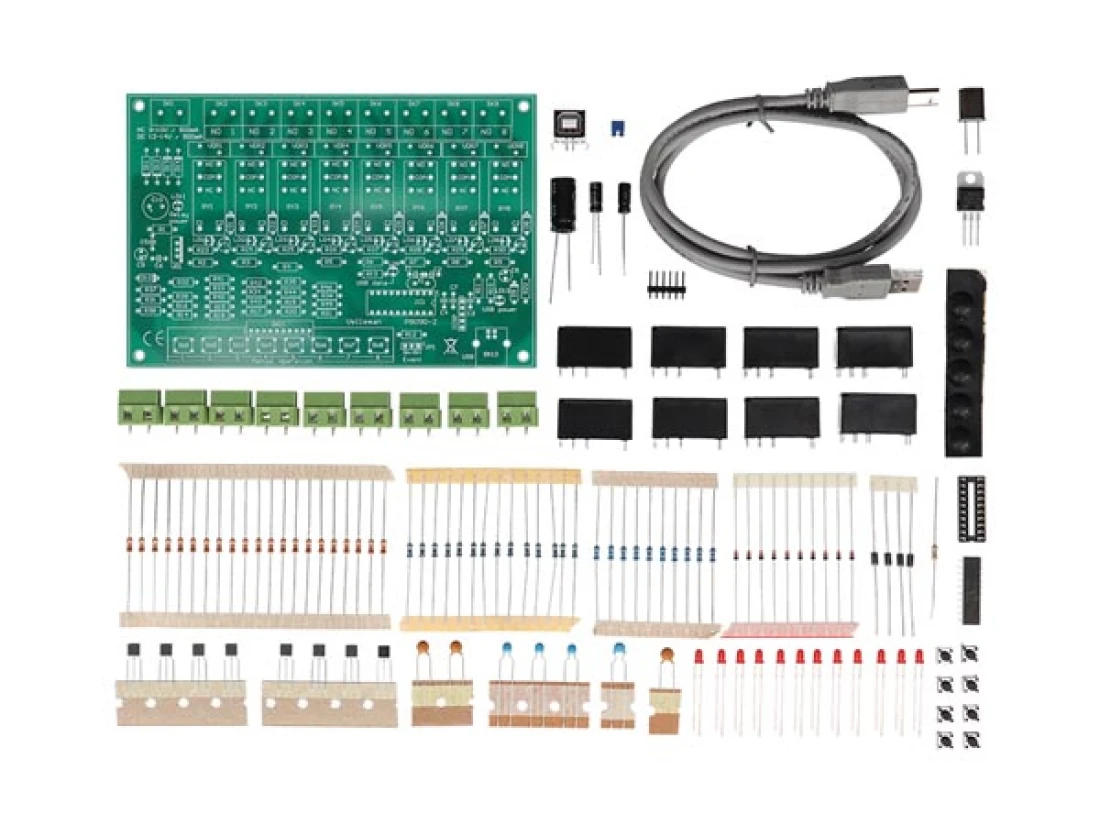

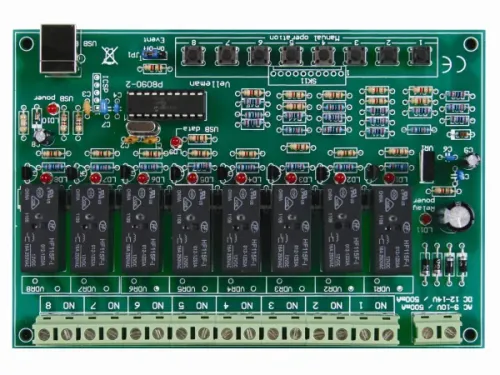

8 Kanal USB Relaiskarte 9V - 14V max 8x 16A Leistung K8090 Velleman Bausatz WHADDA WSI8090
8 Kanal USB Relaiskarte 9V - 14V max 8x 16A Leistung K8090 Velleman Bausatz WHADDA WSI8090
Bedienen Sie 8 Relaiskanäle von Ihrem PC oder aber auch von normalen Tastern! Verwenden Sie den USB-Anschluss des Computers für eine Verbindung mit der Welt. Schließen Sie bis zu 16A an jedes leistungsstarke Relais an. Die Relaiskarte verfügt über VDR Rauschfilter. Durch die verbauten Drucktaster können alle Relais getestet oder aber auch direkt bedient werden. Software kann von der Vellemanseite heruntergeladen werden oder hier direkt unter der Artikelbeschreibung.
Auch als fertig aufgebautes Modul lieferbar: https://www.luedeke-elektronic.de/product_info.php?products_id=4777
Test und Anschluss
Die Karte braucht eine separate Stromversorgung für das Relais und den Microcontroller.
Test 1:
• Schließen Sie eine Stromversorgung von 9 bis 10Vac oder von 12 bis 14Vdc (min. 500mA) an.
• Die Stromversorgungs-LED leuchtet.
• Die USB-Stromversorgungs-LED leuchtet ebenfalls (Anzeige, dass die Stromversorgung des Microprozessors funktioniert).
• Drücken Sie die Tasten, um die Relais einzuschalten.
Test 2:
• Trennen Sie die Stromversorgung vom Netz.
• Verbinden Sie die Karte über den USB-Port mit einem PC.
• Normalerweise leuchtet die USB-Stromversorgungs-LED.
• Drücken Sie die Tasten, um die Ausgangs-LEDs einzuschalten. Die Relais werden nicht aktiviert.
Die Karte eignet sich nun für Anwendung mit allen Anschlüssen.
Die Karte kann auch über einen einzigen USB-Anschluss versorgt werden. Die Relais werden allerdings nicht aktiviert. Die Anzeige-LED der Relais funktionieren normal.
Verwenden Sie diese Funktion als Softwaretest.
- USB-gesteuerte Relaiskarte
- manuelle Bedienung über Taster möglich ohne anschluss am PC
- Schalt-, Moment- oder Timerfunktion wird über die Software gewählt
- Timer einstellbar bis zu eine Dauer von 18 Stunden (DLL-Funktion)
- optionaler Open-Kollektor-Ausgang (Druckknopfsimulation)
- DLL für eigene Software-Entwickelung (nur Download)
- event-driven und offenes Protokoll
- 2-wege PC-Kommunikation (USB Event)
- optionaler VDR-Überspannungsschutz (Typ VDR300) für Anwendung mit ohmschen Lasten
- LED-Anzeige für Stromversorgung und eingeschaltetes Relais
- min. Systemvoraussetzungen:
- PC mit USB-kompatibeler Version von Windows
- USB1.1 und USB2.0 Höchstgeschwindigkeit
- Internetanschluss für das Herunterladen der Software
- optionales DIN-Rail Gehäuse: B8006(Bemerkung: schneiden Sie die Aussparung für den USB-Stecker aus)
- Stromversorgung Relais: 9VAC ~ 10VAC oder 12VDC~14VDC (500mA)
- 8 high-power Relais: je 16A (ohmsche Last)
- Abmessungen: 160 x 107 x 30mm
PDF-Beschreibung zum Download --> K8090.PDF
Software package for K8090, build 100219
iPhone App zum steuern der Relaiskarte K8090 über das iPhone:
https://itunes.apple.com/us/app/372934102/id372934102
Auch als fertig aufgebautes Modul lieferbar: https://www.luedeke-elektronic.de/product_info.php?products_id=4777
Test und Anschluss
Die Karte braucht eine separate Stromversorgung für das Relais und den Microcontroller.
Test 1:
• Schließen Sie eine Stromversorgung von 9 bis 10Vac oder von 12 bis 14Vdc (min. 500mA) an.
• Die Stromversorgungs-LED leuchtet.
• Die USB-Stromversorgungs-LED leuchtet ebenfalls (Anzeige, dass die Stromversorgung des Microprozessors funktioniert).
• Drücken Sie die Tasten, um die Relais einzuschalten.
Test 2:
• Trennen Sie die Stromversorgung vom Netz.
• Verbinden Sie die Karte über den USB-Port mit einem PC.
• Normalerweise leuchtet die USB-Stromversorgungs-LED.
• Drücken Sie die Tasten, um die Ausgangs-LEDs einzuschalten. Die Relais werden nicht aktiviert.
Die Karte eignet sich nun für Anwendung mit allen Anschlüssen.
Die Karte kann auch über einen einzigen USB-Anschluss versorgt werden. Die Relais werden allerdings nicht aktiviert. Die Anzeige-LED der Relais funktionieren normal.
Verwenden Sie diese Funktion als Softwaretest.
