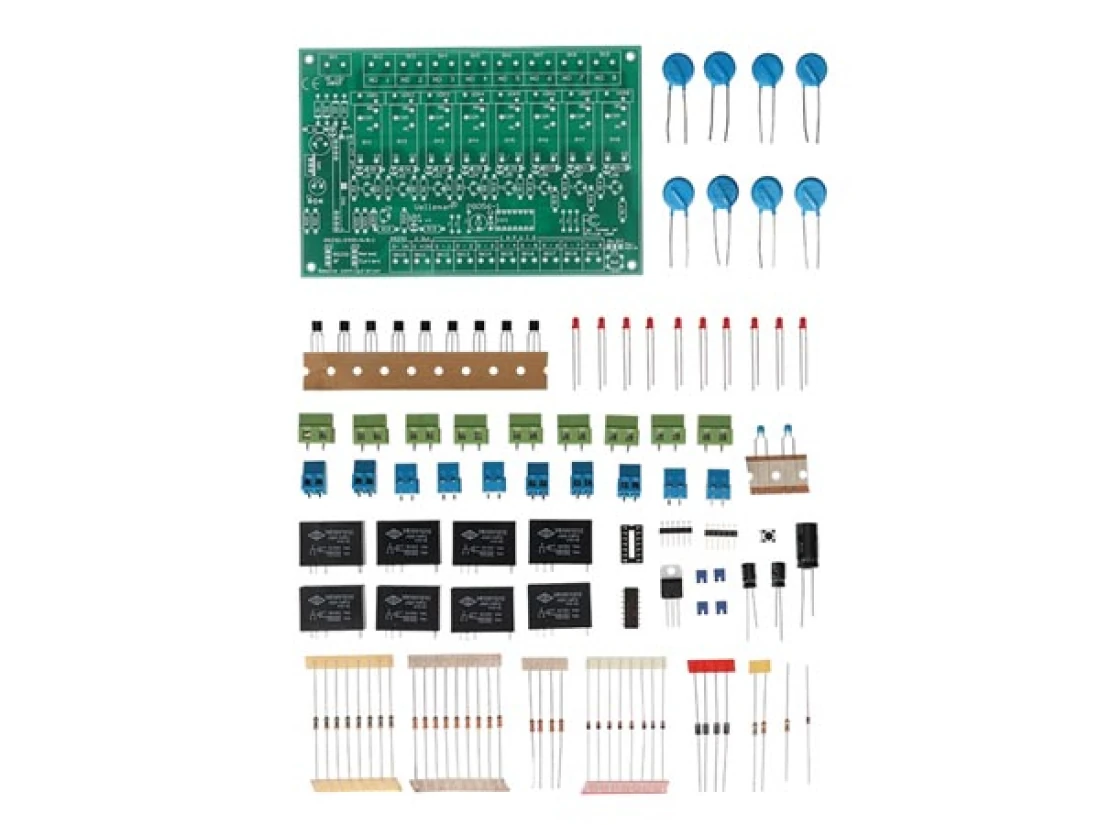

8 Kanal Relaiskarte inkl. RS232 Schnitstelle K8056 Velleman Bausatz WHADDA WSRC8056

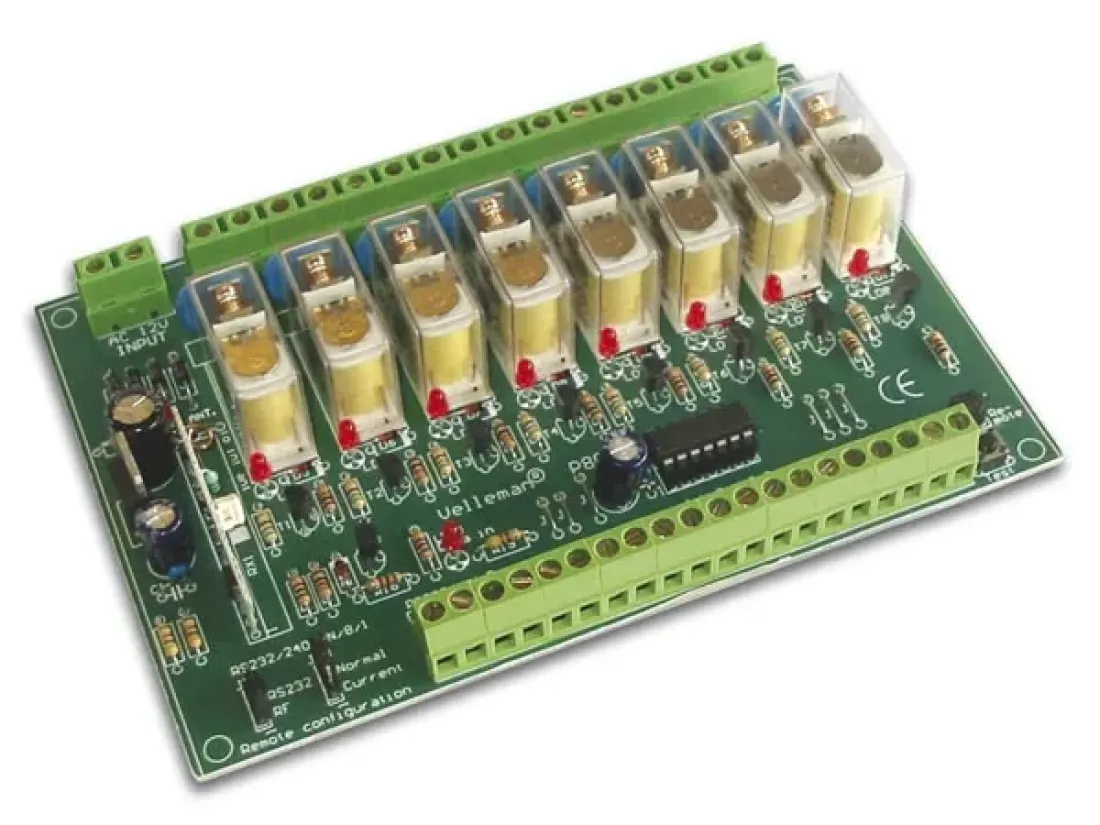

Diese Karte hat den Zweck, elektronische Ausgänge oder Kontakte in Relaiskontakte umzuwandeln. Das führt zu einer praktischen Isolierung zwischen Last und Steuerschaltung.
Diese Relaiskarte können Sie auf verschiedene Arten und Weisen anwenden. Eigenständige Relaiskarte, durch Schalter oder offene Kollektor-Ausgänge gesteuert oder ferngesteuert über RS232. Weil die Karte durch RS232-Befehle gesteuert werden kann, können Sie maßgefertigte Applikationen in jeder Programmiersprache oder auf jedem Computerplattform schreiben. Sie können die Testsoftware von www.velleman.be herunterladen.
Sehr geeignet zur Anwendung mit unserer Computer-Schnittstellenkarte VM110 oder unserem Infrarotempfänger VM122.
Die Karte hat hochwertige Eingangs- und Ausgangsanschlüsse.
Es ist möglich die K8056 zusammen mit einer Fernbedienung (z.B. mit unserer K8058) zu verwenden. In diesem Fall benötigen Sie ein optionales Empfängermodul des Typs RX433.
Das Empfängermodul wird links von der Platine der K8056 montiert. Achten Sie auf die Position, die Spitze der Spule soll nach den Relais gerichtet sein. Wenn Sie sich für drahtlose Bedienung entscheiden, vergewissern Sie sich, dass die Jumper JP1 & JP2 in der richtigen Position stehen. Die Übertragungsqualität hängt von der Umgebung ab. Andere RF-Quellen könnten das Signal stören.
Jumper-Einstellungen :
1. Stellen Sie JP2 in RF- Modus.
2. Stellen Sie JP1 in die "ON"-Position (siehe Abb. 2.0)
3. Stellen Sie JP1 in den AUS(OFF)-Modus wenn Sie keine Fernbedienung (RS232 oder Wireless Link) verwenden.
Diese Relaiskarte können Sie auf verschiedene Arten und Weisen anwenden. Eigenständige Relaiskarte, durch Schalter oder offene Kollektor-Ausgänge gesteuert oder ferngesteuert über RS232. Weil die Karte durch RS232-Befehle gesteuert werden kann, können Sie maßgefertigte Applikationen in jeder Programmiersprache oder auf jedem Computerplattform schreiben. Sie können die Testsoftware von www.velleman.be herunterladen.
Sehr geeignet zur Anwendung mit unserer Computer-Schnittstellenkarte VM110 oder unserem Infrarotempfänger VM122.
Die Karte hat hochwertige Eingangs- und Ausgangsanschlüsse.
- Ansteuerbar per Taster, Open Collector, Schaltkontakt oder RS232
- 8-fach Schaltverstärker mit potentialfreien Ausgängen
- 8 hochwertige Relaiskontakte 5A/230VAC max
- Relaisausgänge sind über VDRs vor Überspannung geschützt
- Fernbedienbar mit Funkfernbedienung K8058 (nicht mitgeliefert)

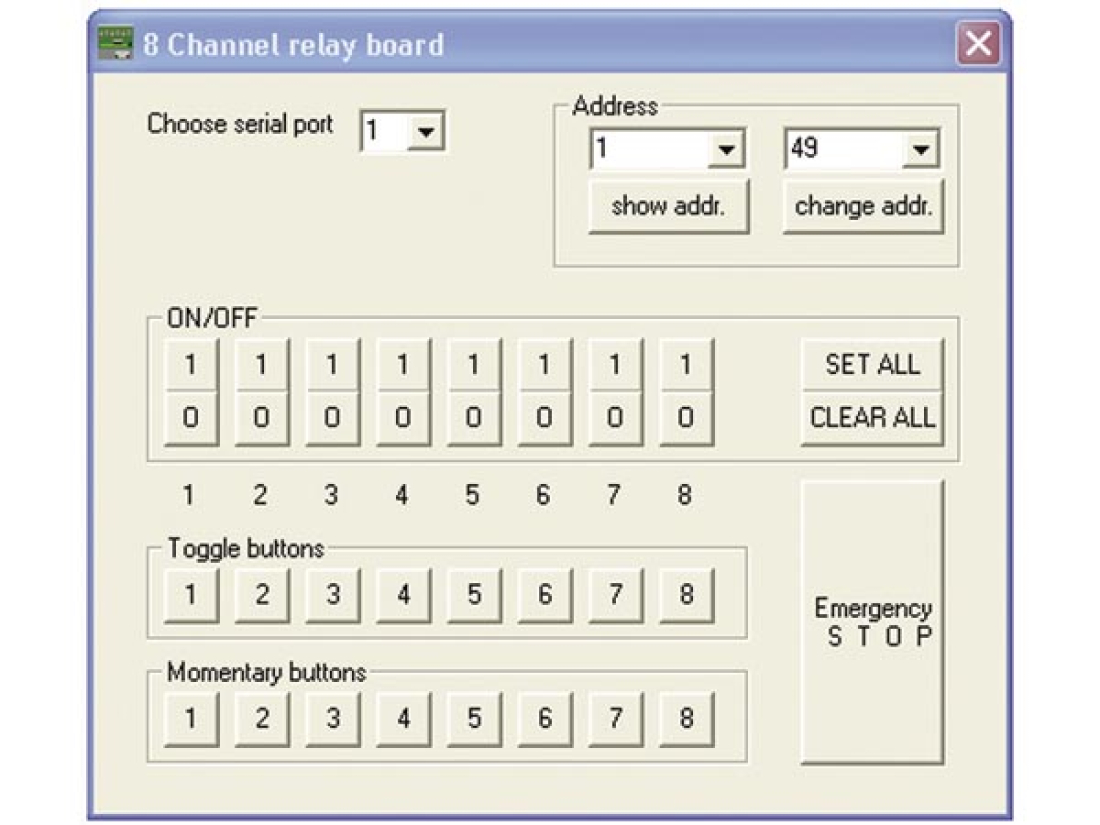

- Kostenlose Software für Inbetriebnahme und Test (unter www.velleman.be)
- Testprogramm in Visual BASIC
- Systemanforderungen: Pentium-Klasse CPU, Windows 95 oder höher, Maus und freier RS232-Port
- Spannungsversorgung: 12V DC / AC
- Anschlussleistung: 8 Relaiskontakte 5A/230V/AC
- 8 "drive-Eingänge" mit offenen Kollektoren oder normalen Schaltern zu verwenden
- RS232-Eingang um die Karte mit Computer und Terminal zu steuern, Übertragungsrate: 2400, 8 Data-Bits, 1 Stopp-Bit
- Anschlussleistung: 12VDC / 200mA unreguliert nicht abgesichert
- Leistungsaufnahme: 500mA
- Abmessungen: 160x107x30mm
Es ist möglich die K8056 zusammen mit einer Fernbedienung (z.B. mit unserer K8058) zu verwenden. In diesem Fall benötigen Sie ein optionales Empfängermodul des Typs RX433.
Das Empfängermodul wird links von der Platine der K8056 montiert. Achten Sie auf die Position, die Spitze der Spule soll nach den Relais gerichtet sein. Wenn Sie sich für drahtlose Bedienung entscheiden, vergewissern Sie sich, dass die Jumper JP1 & JP2 in der richtigen Position stehen. Die Übertragungsqualität hängt von der Umgebung ab. Andere RF-Quellen könnten das Signal stören.
Jumper-Einstellungen :
1. Stellen Sie JP2 in RF- Modus.
2. Stellen Sie JP1 in die "ON"-Position (siehe Abb. 2.0)
3. Stellen Sie JP1 in den AUS(OFF)-Modus wenn Sie keine Fernbedienung (RS232 oder Wireless Link) verwenden.
