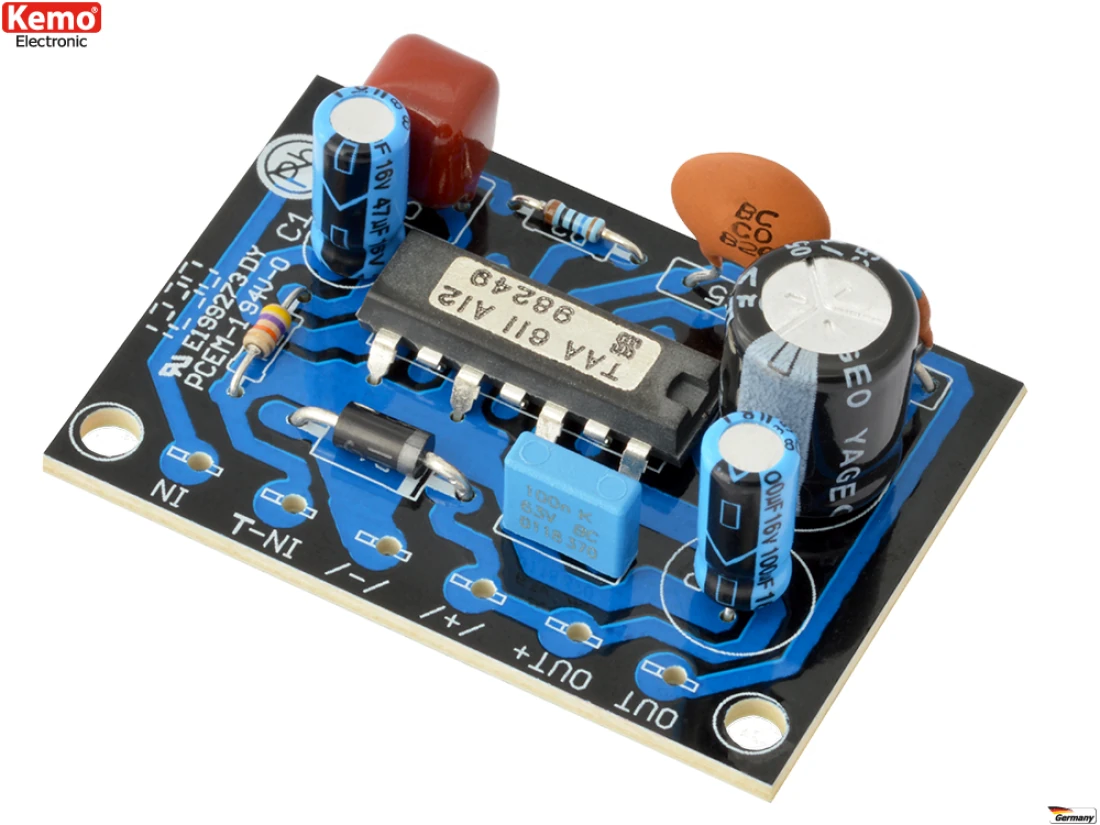

Kleiner Universal-Verstärker mit einer Musikleistung von 2 Watt Spitze. Ein moderner, preisgünstiger Verstärker für viele Zwecke. Er arbeitet mit einem 8-poligen DIP-IC, die Bauform ist sehr klein, sodass dieser Verstärker sich in viele Geräte integrieren lässt. Seine maximale Leistung erreicht der Verstärker bei einer Betriebsspannung von 9 V= und an einem 8 Ohm-Lautsprecher.
Technische Daten: - Leistung: max. 2 W Musikleistung/ 1W RMS
- Mono Verstärker
- Betriebsspannung: 6V - 9V DC (Gleichspannung)
- Stromaufnahme: max. 380 mA
- Frequenzbereich: ca. 20...20.000 Hz
- Empfindlichkeit: ca. 80 mV
- Lautsprecheranschluss: 8 Ohm
- Platinengröße: ca. 41 x 24 mm

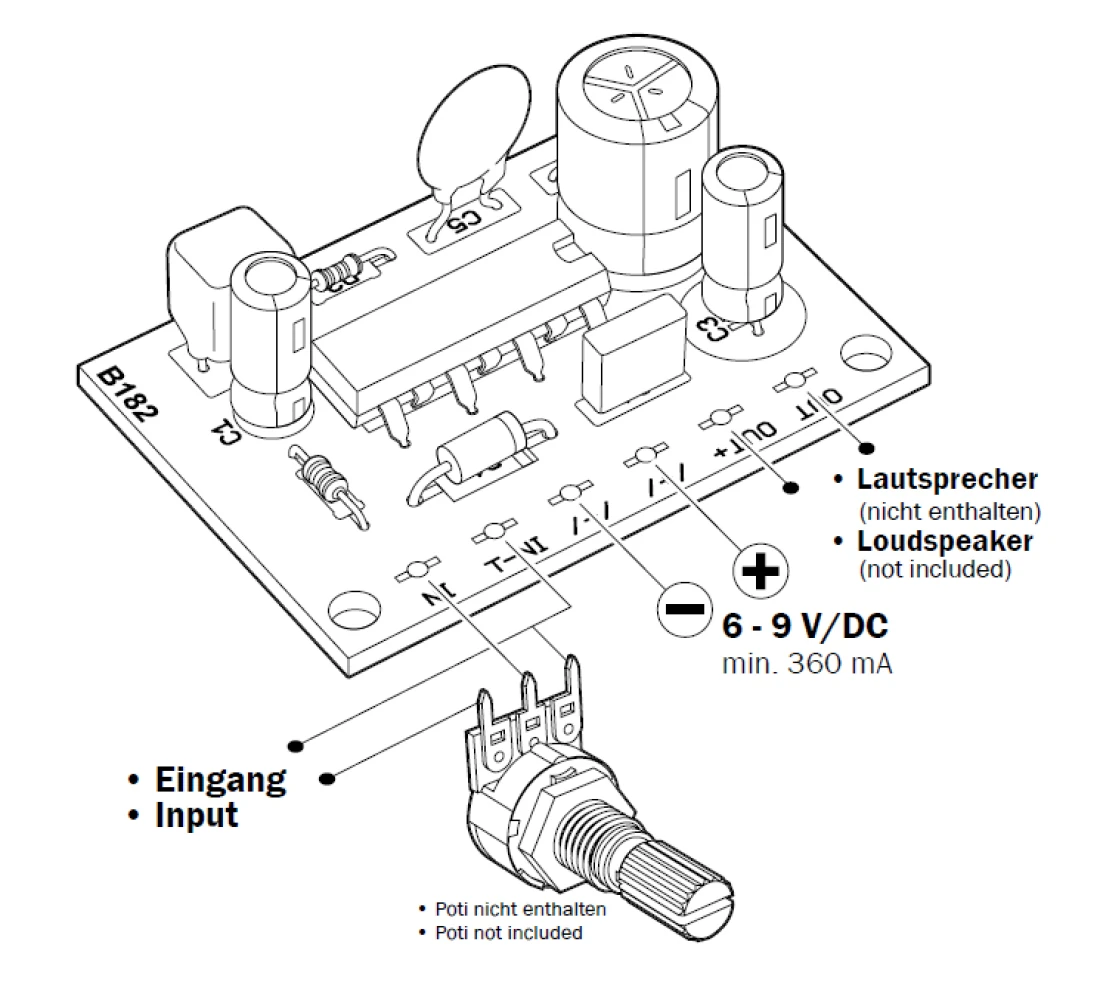

Passendes Gehäuse: G027 PDF-Beschreibung zum Download --> B182.PDF Aufbauanweisung:
Bitte achten Sie bei der Bestückung der Platine darauf, dass die Elkos richtig herum in die Platine gesteckt werden (Plus und Minus beachten). Der IC hat auf der einen Gehäuseseite eine Kerbe, die mit dem entsprechenden Zeichen auf der Platine übereinstimmen muss. Als Lautstärkeregler kann ein Potentiometer mit einem Wert zwischen ca. 10 k und 100 k log. verwendet werden. Wenn Signalquellen angeschlossen werden, die keinen Auskoppelkondensator haben, dann muss ein Kondensator 0,1 μF in Serie mit dem Eingang des Verstärkers geschaltet werden. Der Verstärker hat seine größte Leistung bei 9 V/DC Betriebsspannung. Bei kleineren Spannungen sinkt die Ausgangsleistung entsprechend. Bitte achten Sie darauf, dass die Stromversorgung eine ausreichende Leistung hat. Der Verstärker hat eine Stromaufnahme von bis zu 380 mA! Sie müssen daher entweder ein kleines Netzteil oder leistungsfähige Batterien (z.B. 2 Stück in Serie geschaltete 4,5 V-Flachbatterien) verwenden. Die kleinen 9 V Blockbatterien sind zu schnell leer! Die Kabel zum Eingang des Verstärkers, zum Potentiometer und zur Signalquelle sollten möglichst kurz und mit abgeschirmten Kabeln verlegt werden! Das Abschirmgeflecht der abgeschirmten Kabel ist dann mit Masse (Minuspol) zu verbinden.
Der IC wird bei höherer Leistung als Zimmerlautstärke (> 0,5 W) heiß. In solchen Fällen ist es empfehlenswert, einen kleinen Metall-Kühlkörper auf den IC zu kleben (z.B. ein kleines U-Profil).
