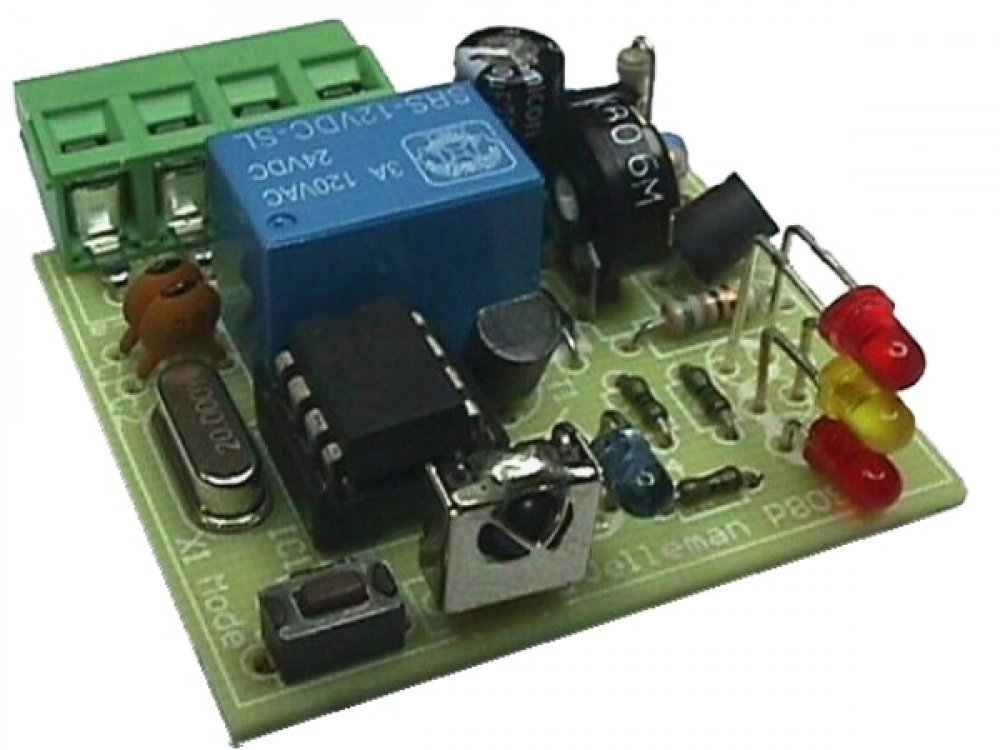

Optischer Berührungsloser Schalter mit Relaiskontakt. Mit diesem Schalter können Sie kontaktlos Verbraucher EIN-/AUS-Schalten. Der Schalter reagiert z.b. auf die Bewegung einer Hand vor dem Sensor. Die Empfindlichkeit kann eingestellt und geregelt werden.Über die LEDs wird der aktuelle Status des Schalters angezeigt. Der Relaiskontakt ist ein potentialfreier Wechselkontakt (1x UM) welcher eine max Leistung von 24V DC und 3A schalten kann. Der Schaltmodus für das Relais kann zwischen EIN/AUS und Impuls gewählt werden.
- kleines, kompaktes Modell
- steuern Sie den Ausgangsrelais an, indem Sie die Hand oder einen Gegenstand vor dem Sensor bewegen
- funktioniert ohne Berührung
- regelbare Empfindlichkeit
- Status-LEDs
- Momentmodus (Impuls) oder Schaltung (EIN-AUS)
- für die Anwendung in Heimwerkerprojekten (eignet sich nicht für die Anwendung mit sehr dunkelen Gegenständen)

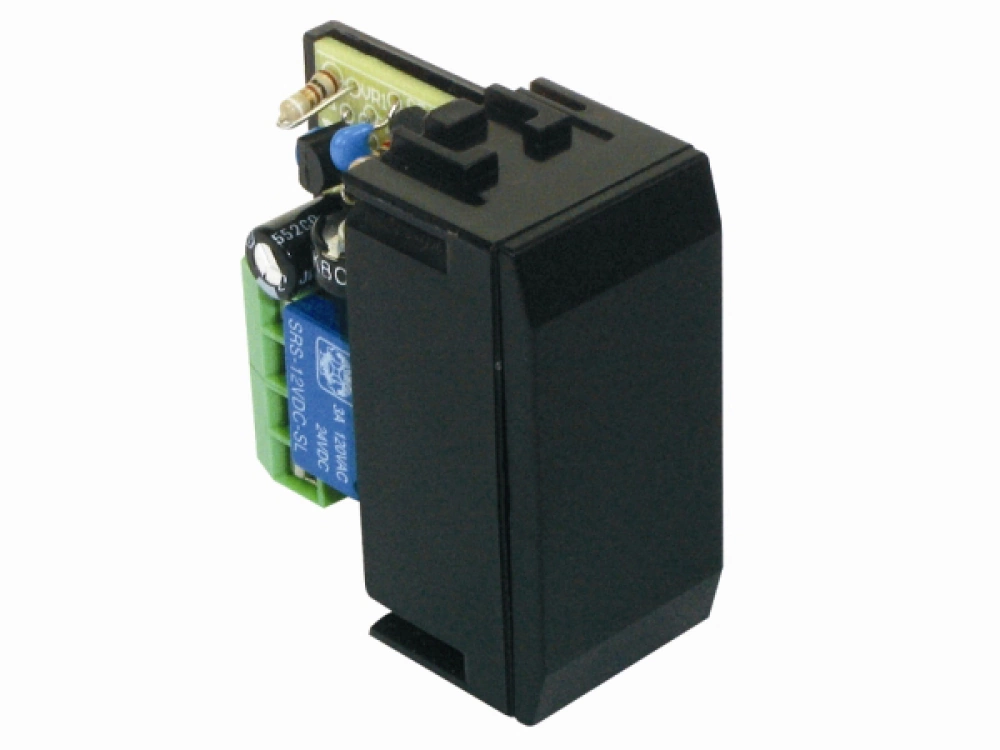

- Lieferung mit Einbaugehäuse
Technische Daten - Stromversorgung: max. 12VDC/100mA
- Werte Ausgangsrelais: 3A/24VDC
- LED-Anzeige
- Abmessungen (L x H x B): 21x47x41mm
Beschreibung zum Download --> K8092.PDF ANSCHLUSS
Dieses System kann auf zwei Weisen angeschlossen werden: autonom (Stand-Alone) oder angeschlossen an dem Velleman Velbus-System (siehe Seite 8 der illustrierte Stückliste).
MONTIEREN SIE LD3 WENN SIE DAS GERÄT MIT DEM VELBUS-VMB8PB VERWENDEN. GEHÄUSE

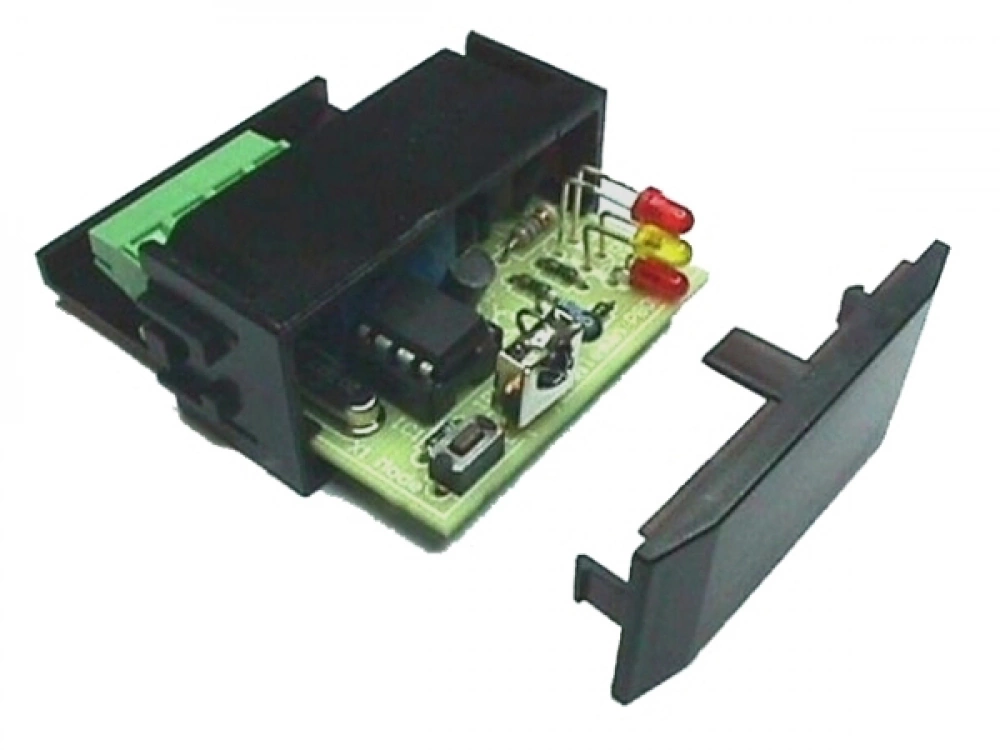

Gleiten Sie die Leiterplatte in das Gehäuse hinein. Beachten Sie, dass die Anschlussseite zuerst hineingeglitten wird. Befestigen Sie den Deckel am Gehäuse.
BEDIENUNG
Das Relais befindet sich Standard im Impulsmodus. LD2 blinkt ein Mal als visuelle Bestätigung. Befolgen Sie nachfolgende Schritte, um den Kippmodus auszuwählen.
1. Halten Sie SW1 gedrückt und Trennen Sie das Gerät vom Netz.
2. Halten Sie SW1 gedrückt und verbinden Sie das Gerät wieder mit dem Netz. LD2 blinkt zwei Mal als Bestätigung.
Wiederholen Sie diese Schritte, um vom Kipp- auf Impulsmodus umzuschalten.
Drehen Sie Trimmer RV1 nach rechts, um die Empfindlichkeit des IR-Sensors zu erhöhen; Drehen Sie nach links, um zu verringern.
