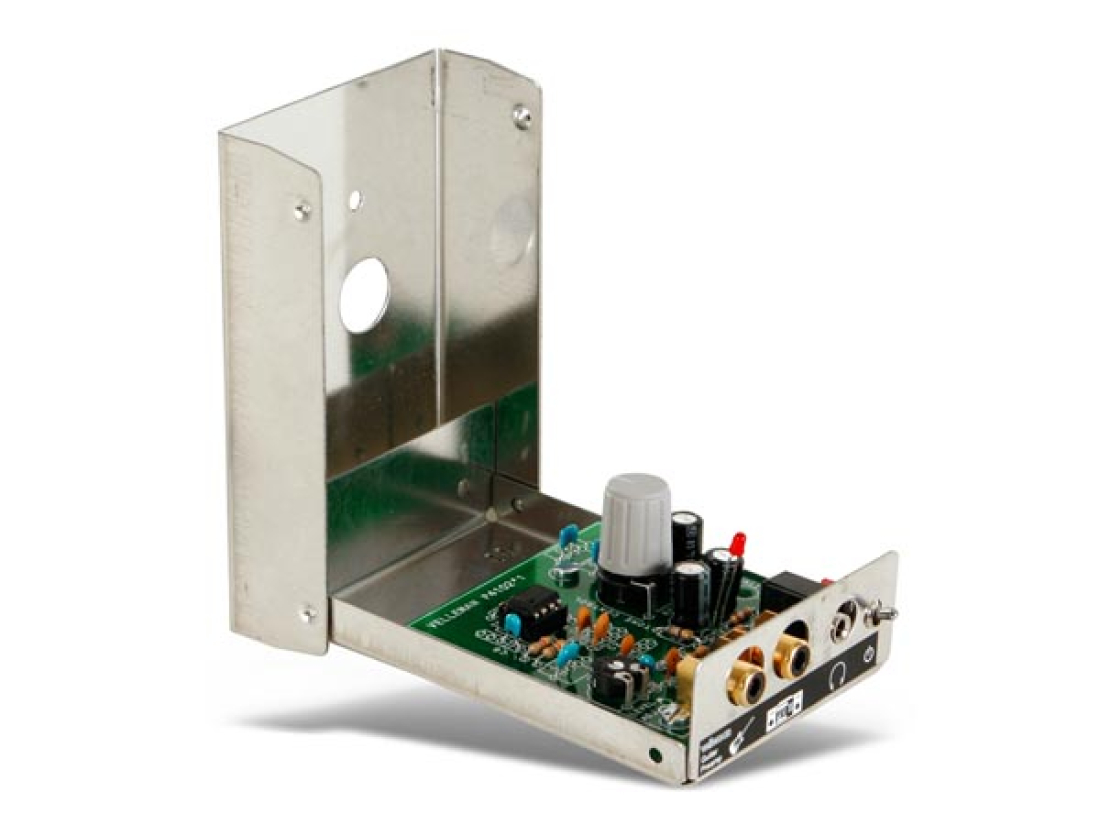

Der Anschluss einer elektrischen Gitarre an einen herkömmlichen Verstärker oder an eine Audioanlage verläuft nicht immer problemlos. Dieser Vorverstärker eignet sich ganz ausgezeichnet für die Lösung aller Anschlussprobleme. Außerdem wurde ein Kopfhörerausgang vorgesehen, so dass Sie üben können, ohne andere zu stören. Der Vorverstärker wurde mit einem speziellen Klangfarberegler ausgestattet, damit jeder seinen eigenen 'Sound' wählen kann.
Technische Daten
- Klangregelung
- einstellbare Eingangsempfindlichkeit
- rauscharm
- Kopfhörerausgang: max. 2 x 50mW / 32 Ohm
- inkl. Gehäuse
- Stromversorgung: 9V-Batterie (nicht mitgeliefert)
- Abmessungen: 70 x 30 x 105mm

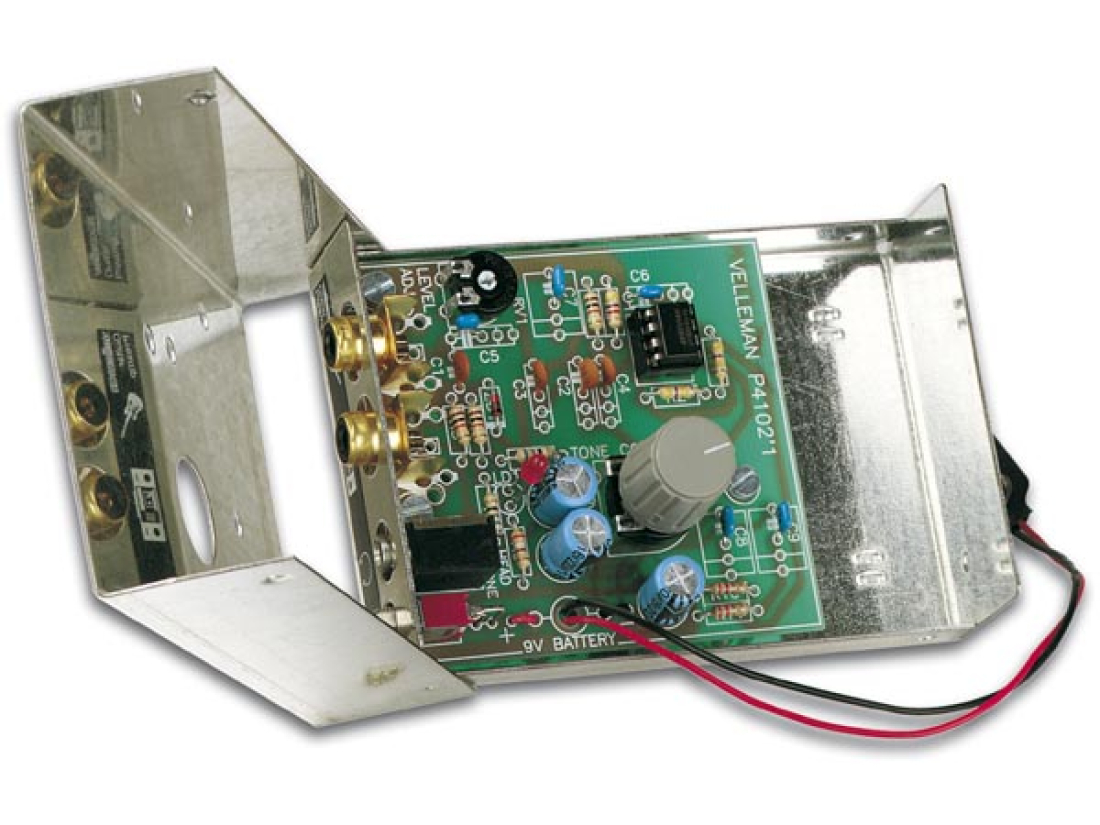

MONTAGE IN DAS GEHÄUSE

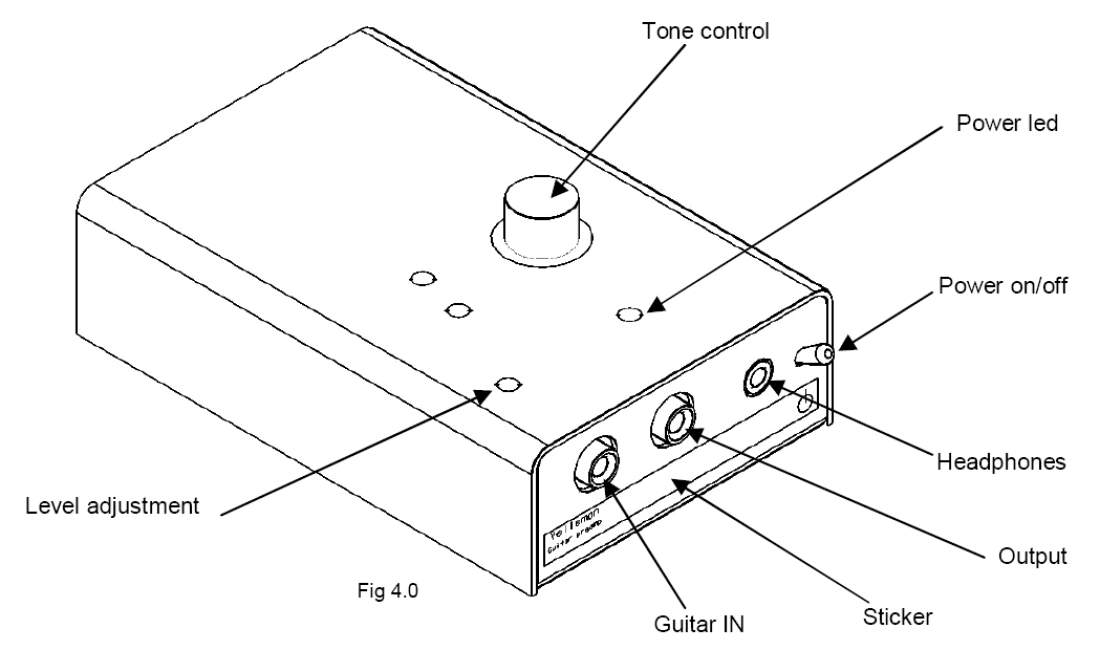

- Kleben Sie den Aufkleber mit den Erklärungen zu den Anschlüssen auf des Gehäuses, siehe Abbildung 4.0.
- Montieren Sie auf den Boden des Gehäuses drei Gewindehülsen, sowie einen Zahnfederring und einen kleinen versenkten M3-Bolzen (siehe Abb. 2.0).
- Montieren Sie mittels der drei kleinen M3-Bolzen die Leiterplatte auf die Gewindehülsen.
- Klicken Sie die kleine Achse in das Trimmerpotentiometer für die Tonreglung und Montieren Sie den Regelknopf auf die kleine Achse, siehe Abb. 3.0.
- Nach dem Anschluß der 9V-Batterie (achten Sie auf die Polarität) kann der Deckel auf das Gehäuse geklickt werden.
TEST und ANWENDUNG
- Schließen Sie eine 9V-Batterie an und schalten Sie den Apparat ein. Normalerweise leuchtet die LED auf. Diese LED ist gleichzeitig die Anzeige bei einer zu niedrigen Batteriespannung.
- Drehen Sie das Potentiometer RV1 in den mittleren Stand und schließen Sie den Kopfhörer an. Beim Berühren der Zentralklemme des Eingangsconnectors müssen Sie ein leises Brummen im Kopfhörer hören. Drehen Sie die Tonreglung RV2 in Uhrzeigersinn, dann hören Sie ein leises Rauschen.
- Am Eingangsconnector kann die Gitarre mit einem entsprechenden Kabel angeschlossen werden. Mit RV1 wird die Empfindlichkeit eingestellt.
- Der Ausgangsconnector kann mit dem ‘TAPE IN’- oder ‘AUX’-Eingang Ihrer Stereoanlage verbunden werden. Seien Sie aber vorsichtig mit dem Knopf für die Lautstärke und beschädigen Sie nicht Ihre kostbaren Schalldosen
