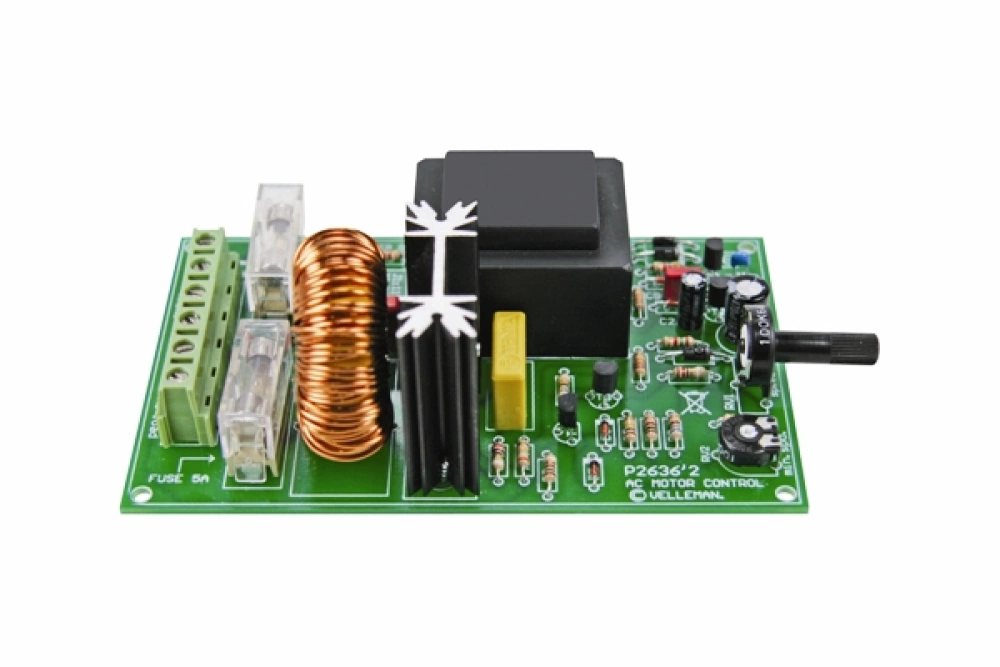

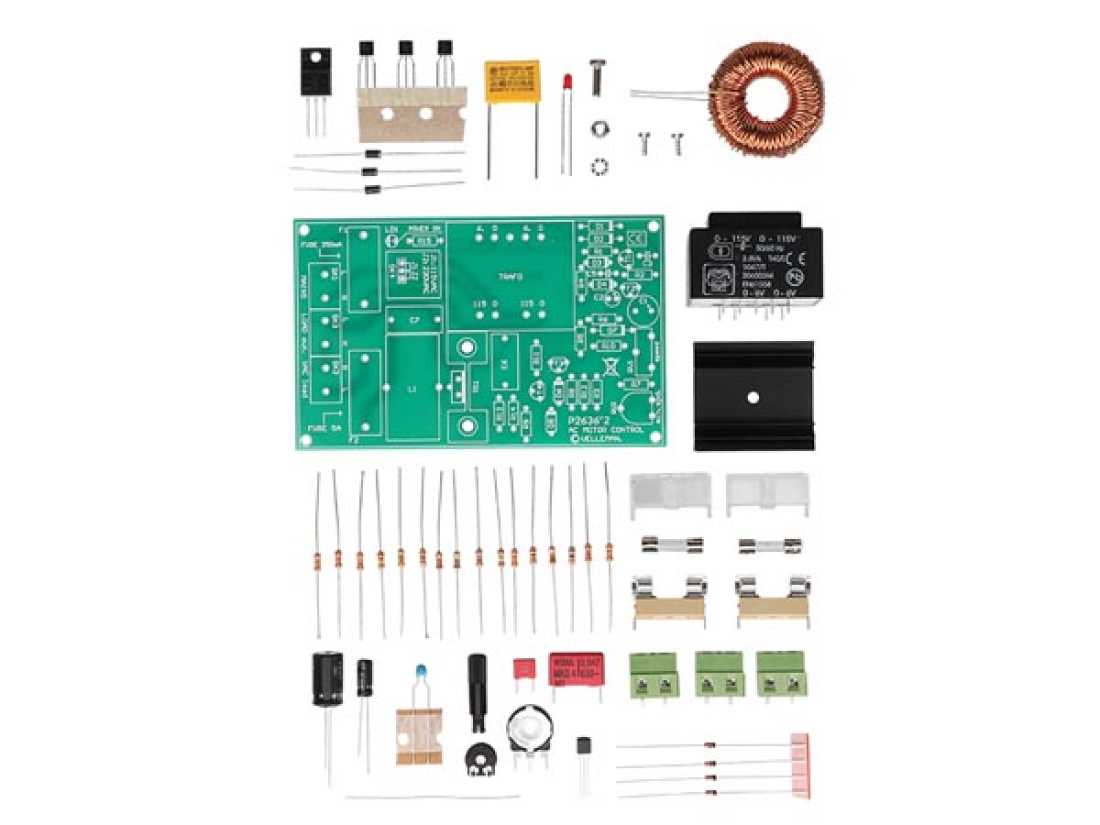

Dieser Bausatz ist ein Sonderentwurf für die Drehzalreglung von Bohrmaschinen oder anderen AC-Motoren mit Kohlebürsten. Im Gegensatz zu den ordentlichen Dimmern, gibt es hier nicht jede 1/2 Periode eine Anschneidung, sondern nur einmal pro Periode. Der Anschneidezeitpunkt bestimmt die Zahl die von 5 bis 95% geregelt werden kann. Durch eine solche Steuerart, erhält man ein großeres Drehmoment bei den niedrigen Drehzahlen. Dies heißt aber nicht, dass diese Schaltung nicht anwendbar ist fur eine Widerstandsbelastung (zB Lampen oder Heizungsgeräte).

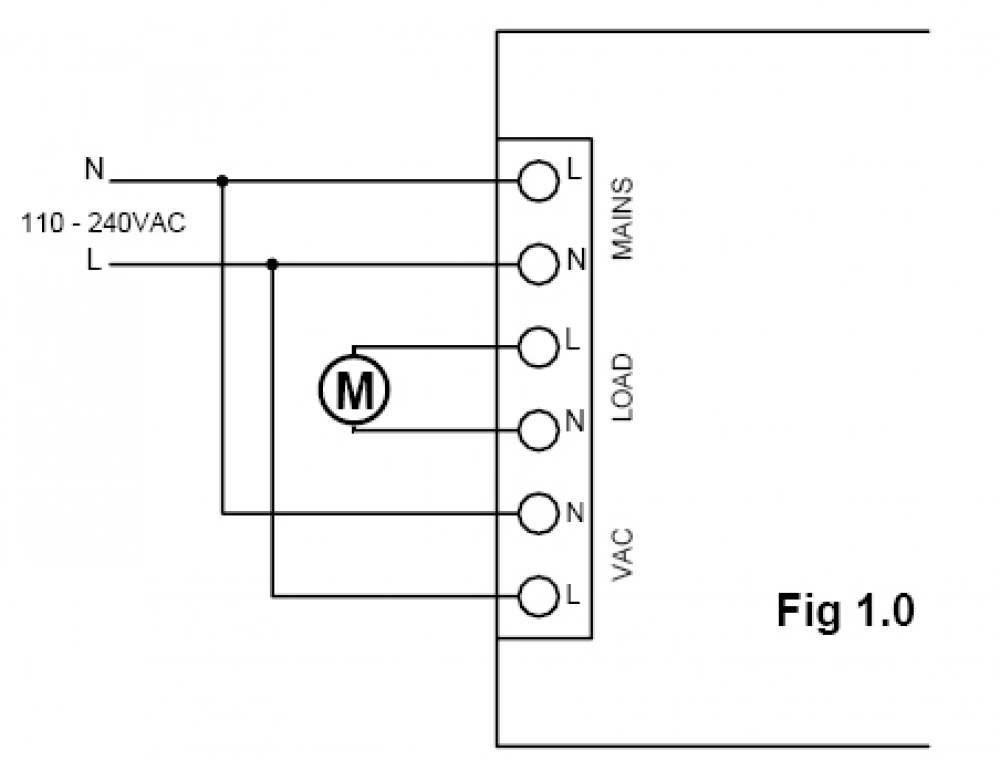

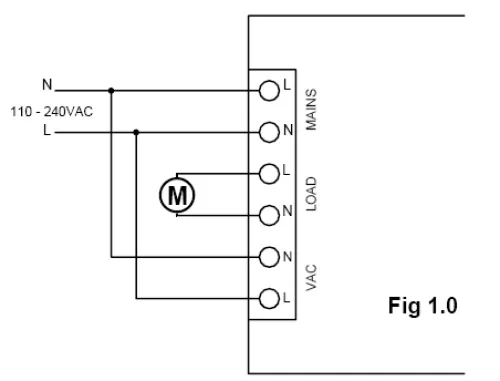

Die Steuerschaltung wird vom Netz gespeist, der Load-Supply aber, darf aus einer völlig unabhängigen AC-Quelle kommen. Wohl aber sollen diese beiden Spannungen dieselbe Frequenz haben und völlig in Phase oder Gegenphase sein (abgeleitet aus einer selben Phase aus dem 3-Phasennetz).
Technische Daten
- Stromversorgung (MAINS) : 220-240V
- Lastspannung (LOAD SUPPLY) : 24V - 240V AC / 5.5A max.
- einstellbare Mindestdrehzahl
- geringe Hf-Störungen
- Regelbereich: 5-95%
- Abmessungen: 120 x 75 x 41mm
PDF-Beschreibung zum Download --> K2636.PDF
