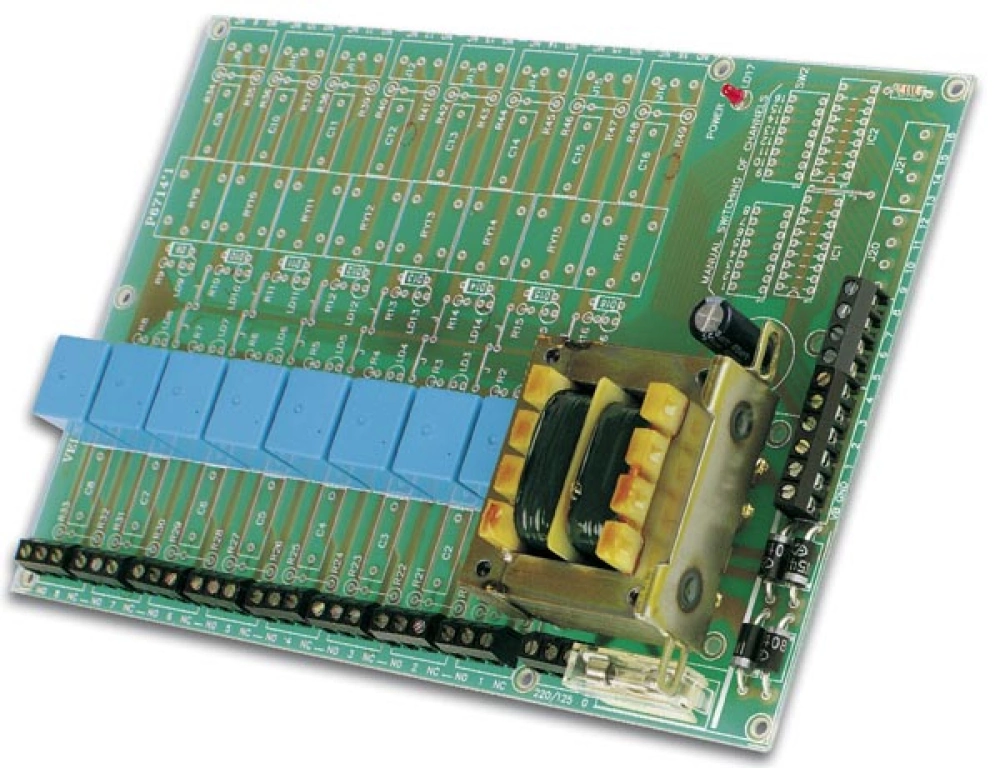

Wenn Sie große elektrische Lasten über elektronische Steuerungen schalten wollen und gleichzeitig eine galvanische Trennung anstreben, dann ist diese Relaiskarte ein wertvolles Zubehör.
Technische Daten- inkl. 8 Relais (erweiterbar auf 16)
- die Relais können direkt oder über offene Kollektorausgänge gesteuert werden
- Kontakt: 1 x Umrichter 10A bei 28VDC oder 125VAC, max. 5A bei 230VAC
- Relais Umschaltkontakt: max. 5A bei 220V
- Ausgangsspannung: 12V / 250mA zur Versorgungsspannung
- Versorgungsspannung: 220 oder 115VAC / 12VA
- Platinengröße: 150 x 212mm
PDF-Beschreibung zum Download --> K6714.PDFWenn man mit elektronischer Bedienung höhere Ströme schalten will und gleichzeitig eine Isolation zur Steuerung haben soll, so ist diese Relaiskarte ein unentbehrliches Hilfsmittel.

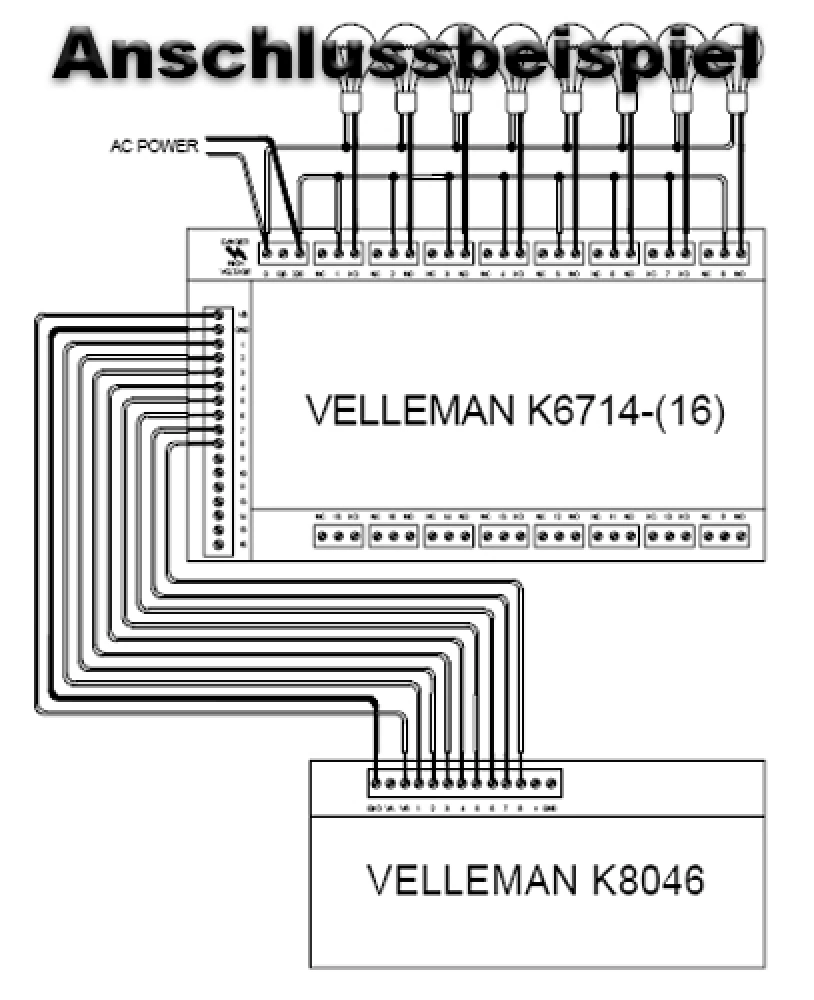

Die Karte eignet sich besonders zum Anschluss an unsere Kits K6711 (15-Kanal IR-Empfänger) oder ein bis zwei Mal K8023 (2-Draht-Fernbedienung mit 10 kanälen). Für diese beiden Kits kann die Stromversorgung direkt der Relaiskarte entnommen werden. Weiter läßt diese Karte sich auch besonders in Verbindung mit der Schnittstellenkarte mit offenem Kollektor K2609 benutzen.
Natürlich kann die Karte auch bei anderen Entwürfen ihre Anwendung finden.
