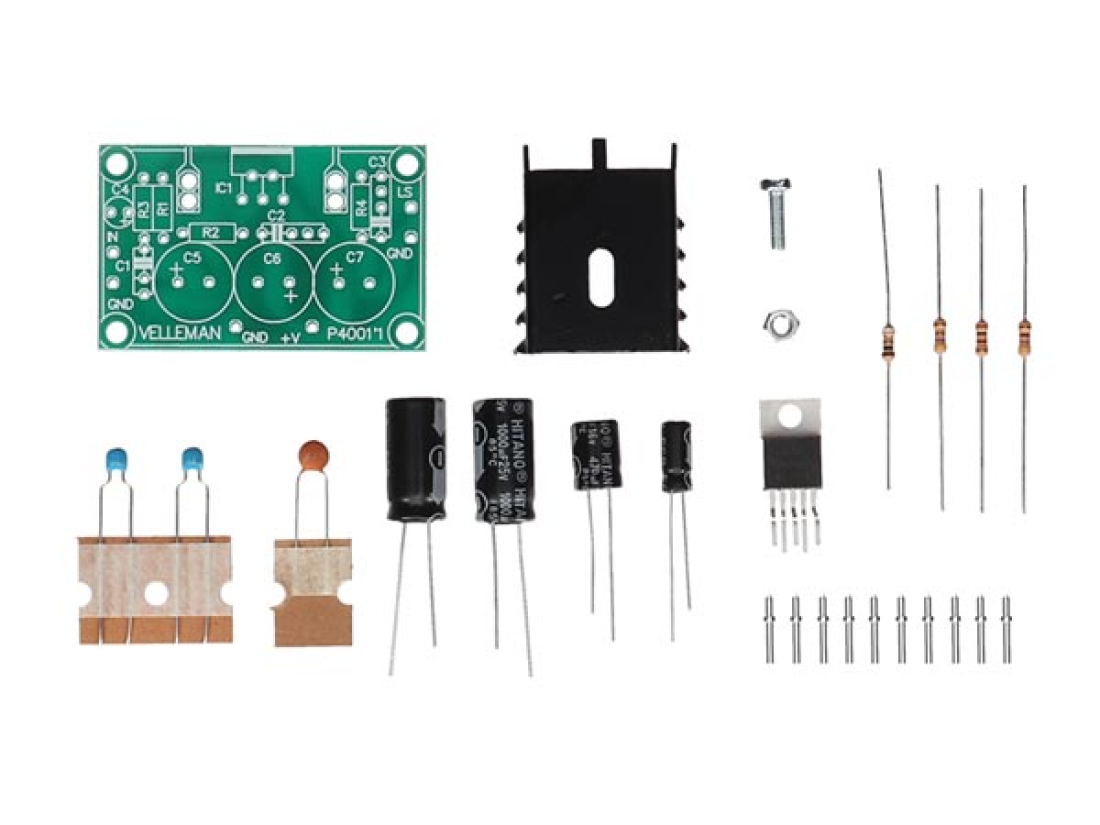

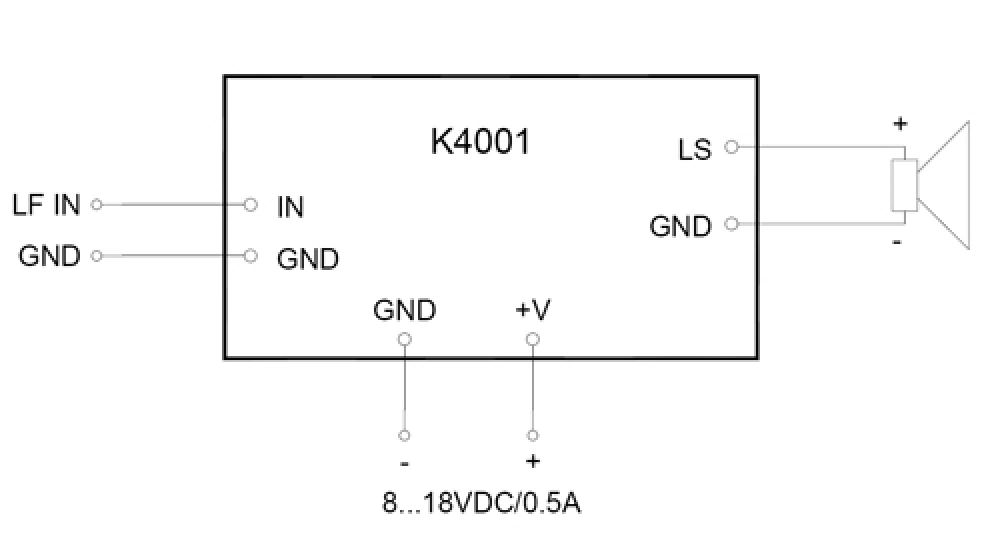

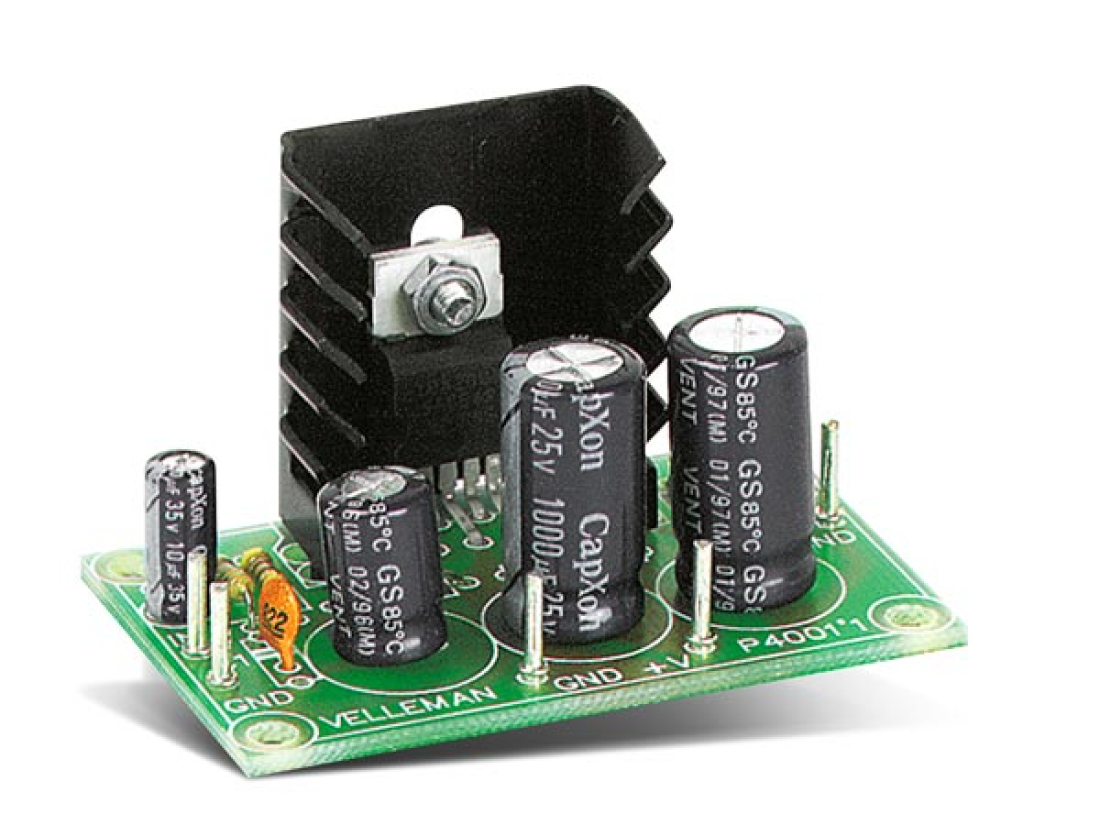

Dieser kleine Verstärker ist um den IC TDA2003 aufgebaut, der 3,5W RMS an 4 Ohm liefern kann. Der IC ist komplett kurzschluss- und temperaturgeschützt. Eine einfache Gleichspannung dient als Versorgung. Es kann noch ein 47k log Poti (nicht mitgeliefert !!!) nachgerüstet werden welcher dann als Lautstärkeregler fungiert (siehe Anleitung Abb 2)
Technische Daten
Musikleistung: 7W / 4 Ohm
RMS-Ausgang: 3.5W / 4 Ohm oder 2W / 8 Ohm
Klirrfaktor: 0.05% (1W / 1kHz)
Frequenzgang: 20Hz bis 20kHz (-3dB)
Signal-/Rauschabstand: 86dB (A-bewertet)
Eingangsempfindlichkeit: 40mV / 150 kOhm
überlast- und kurzschlussgeschützt
Stromversorgung: 15VDC (8 bis 18VDC sind möglich) / 0.5A
